管力閥(活塞式)(膜片式)產品說明書

發布時間:2024/9/11

管力閥(活塞式)產品說明書

管力閥結構

本閥門由上下碳鋼閥體,橡膠管套、大小閥桿閘板、上下導柱等零件組成。

管力閥工作原理

當順轉手輪時,使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。

管力閥產品概述

管力閥是參照國內外同類型的產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成,是水泵控制閥的換代產品。它兼具電動閥、電動蝶閥以及止回閥的功能,并通過快關和緩閉的動作來消除水錘危害,保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能可靠、進行可靠的泵站新型控制設備,主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。

管力閥主要技術參數:

名稱

公稱通徑

適用溫度℃適用介質流阻系數最低工作壓力(MPa)
參數DN150-DN20000-120

泥污、污水

油品、海水

0.3-1.1

≥0.1

名稱關閥時間(可調)開閥時間(可調)結構長度標準法蘭標準泄漏量
參數快關1-3秒
慢關5-90秒
20-60秒GB2221-89GB/T79-94GB/T 13927-92

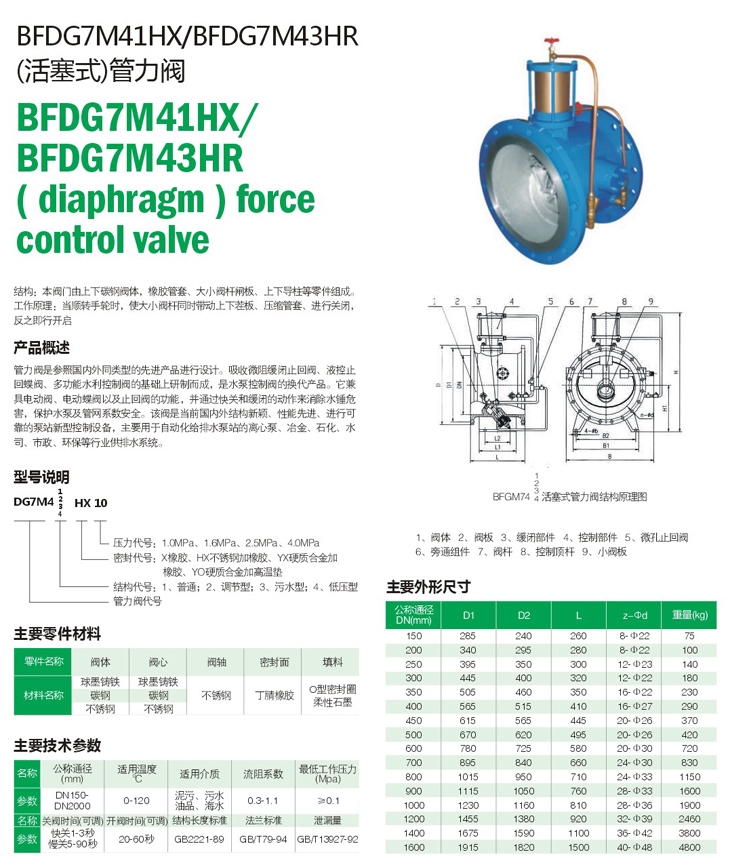

活塞式管力閥主要規格尺寸結構圖:

管力閥主要規格尺寸結構圖

膜片式管力閥產品概述:

管力閥是參照國內外同類型的產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成,是水泵控制閥的換代產品。它兼具電動閥、電動蝶閥以及止回閥的功能,并通過快關和緩閉的動作來消除水錘危害,保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能可靠、進行可靠的泵站新型控制設備,主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。

膜片式管力閥主要技術參數

名稱

公稱通徑

適用溫度℃適用介質流阻系數最低工作壓力(MPa)
參數DN150-DN20000-120

泥污、污水

油品、海水

0.3-1.1

≥0.1

名稱關閥時間(可調)開閥時間(可調)結構長度標準法蘭標準泄漏量
參數快關1-3秒
慢關5-90秒
20-60秒GB2221-89GB/T79-94GB/T 13927-92

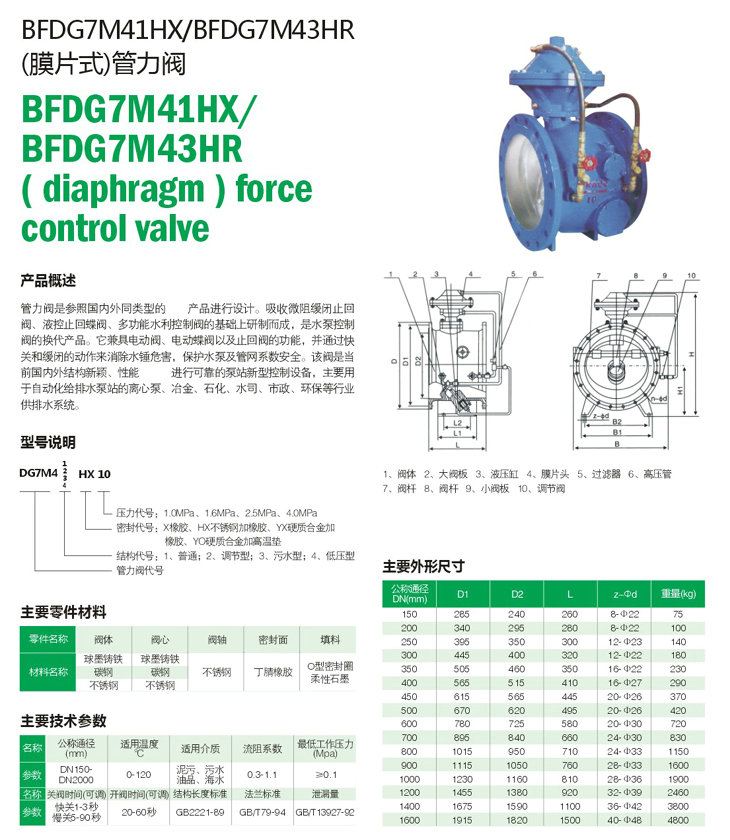

膜片式管力閥主要規格尺寸結構圖:

膜片式管力閥主要規格尺寸結構圖:
