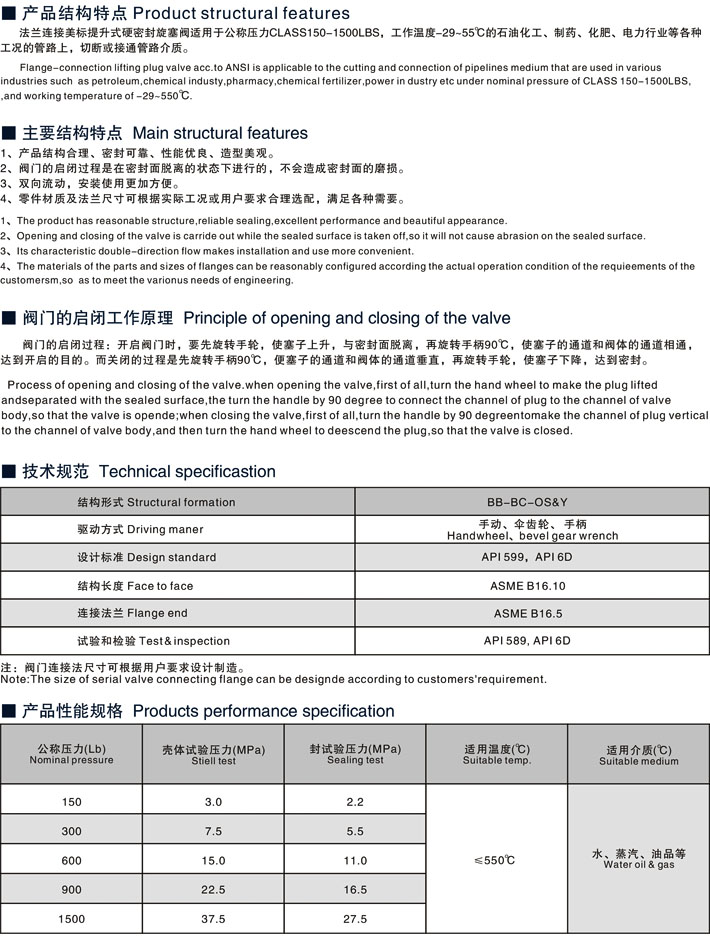

高壓旋塞閥,美標提升式硬密封旋塞閥產品特點：
1、金屬硬密封提升式旋塞閥閥門的啟閉工作原理啟閉時先提升旋塞,使旋塞與閥座密封面相脫離,然后 90°旋轉旋塞，使閥門開啟或關閉。由于閥門在啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。
2、金屬硬密封提升式旋塞閥無論處在開啟狀態或關閉狀態，密封面均受到保護，不受介質沖刷，密封緊密可靠。
3、普通旋塞閥采用矩形流道，且流道面積縮減，有的流體阻力損失，而金屬硬密封提升式旋塞閥采用與管道截面積相同的圓形通道，流體阻力小。
4、金屬硬密封提升式旋塞閥結構緊湊，體積小，與閘閥相比，閥門的高度尺寸減小，與截止閥相比，流體阻力減小。
5、與普通旋塞閥相比，金屬硬密封提升式旋塞閥適用的壓力及溫度范圍。
6、金屬硬密封提升式旋塞閥兩側閥座密封面均可密封，閥門的安裝與使用不受介質流向的限制。
7、金屬硬密封提升式旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥好的密封性能。
8、閥座密封面凸起，便于密封面清洗，密封面上不易積存結晶介質或固體顆粒。

美標提升式硬密封旋塞閥,高壓旋塞閥應用范圍：
法蘭美標硬密封提升式旋塞閥適用于公稱壓力Class150～Class2500，工作溫度-29℃～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

高壓旋塞閥,美標提升式硬密封旋塞閥標準規范：
設計制造標準：API599、API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API598、API6D

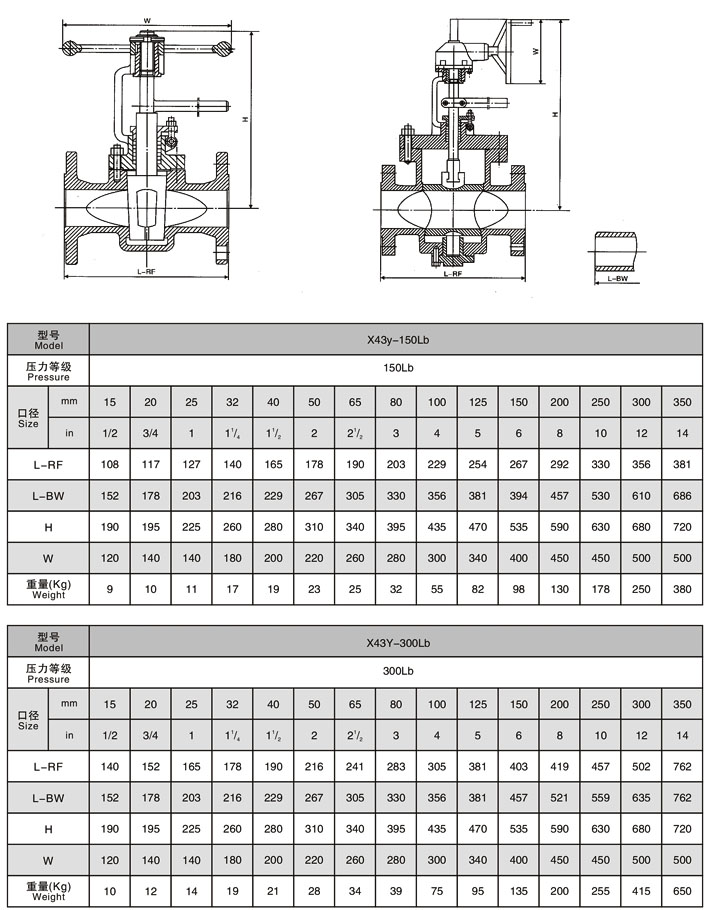

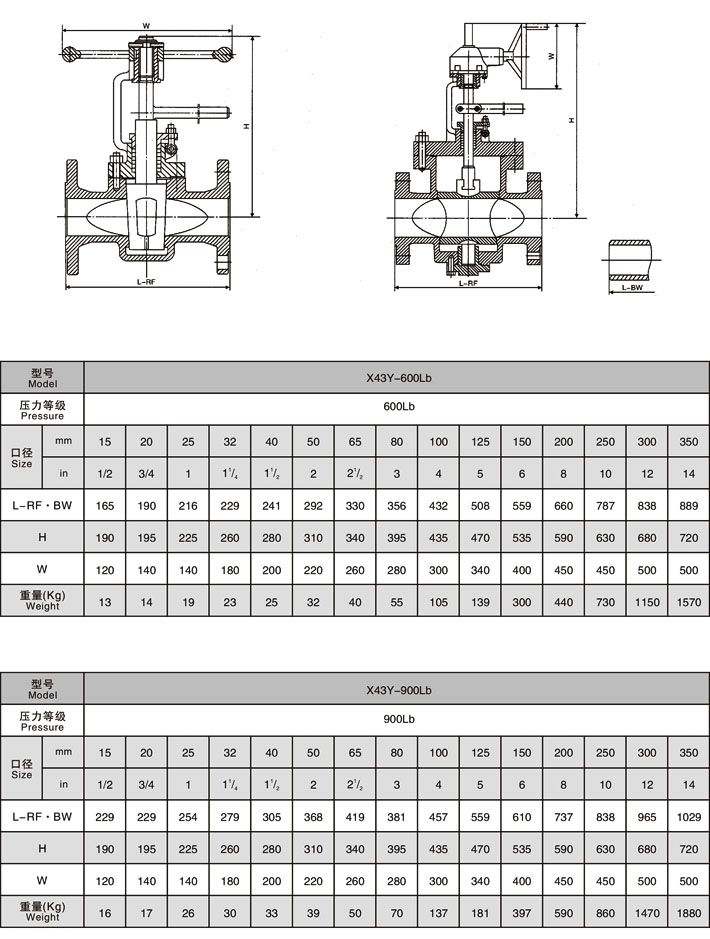

高壓旋塞閥,美標提升式硬密封旋塞閥參數尺寸結構圖：

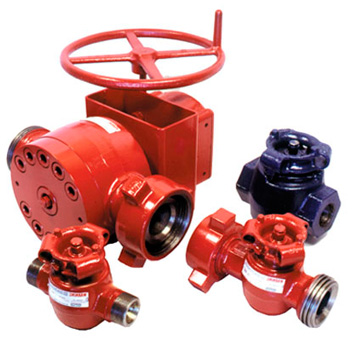

高壓旋塞閥產品介紹:

    高壓旋塞閥是石油礦場在固井、壓裂作業時連接高壓管匯的一個不可缺少的重要部件，也適用于類似的高壓液體控制。該產品結構緊湊，容易保養，扭矩小，開啟迅速，操作省力，是目前固井、壓裂管匯中.理想的閥門。

高壓旋塞閥工作原理與結構特點：

• 旋塞閥主要由閥體、手輪、柱塞等零件組成。

• 旋塞閥進出口均采用 1502 由壬形式連接（也可以根據客戶需求定做），閥體與襯瓦之間為圓柱配合，并通過襯瓦外圓鑲?cè)朊芊饧�密封�?

• 襯瓦與柱塞之間為圓柱金屬配合密封，其特點是配合精度高，密封可靠。
  注： 10000psi 的高壓下，也能較輕松的開啟或關閉閥門。

高壓旋塞閥操作與使用：

    1. 使用前應將密封脂注滿殼體與柱塞間的空隙。

    2. 使用前應將進行水壓密封試驗和水壓強度試驗，合格方可使用。

    3. 使用前應檢查開關狀態與標記是否一致，手輪旋轉 90 度應實現開啟或關閉。

高壓旋塞閥維護和保養：

• 經常即使的保養維修，能延長閥的使用壽命。

• 工作完畢后應將及時清洗，并注油、注脂。

• 定期檢查密封圈情況，發現損壞及時更換。

• 當柱塞與襯瓦不能密封時，應及時拆卸檢查，如發現密封面有缺陷時，可進行研磨修復。

高壓旋塞閥主要技術參數：

• 公稱通徑： 2″ 、3″

• 工作壓力： 35MPa ～70MPa

• 材料級別： DD 一般酸性工況

• 額定溫度： -40 ℃～ l21 ℃

• 適用介質： 清水、泥漿、原油、固井水泥等

• 連接形式： 由壬

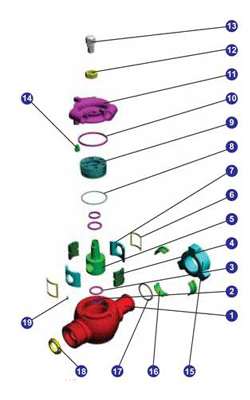

• 高壓旋塞閥產品明細表：

  序號	名稱	數量	材質	備注
  1	閥體	1	4130
  2	擋圈	2	1010
  3	“O” 型密封圈	2	NBR
  4	襯瓦	2	410
  5	柱塞	1	4130
  6	密封墊片	2	Rubber
  7	襯瓦	2	410
  8	“O” 型密封圈	1	NBR
  9	閥蓋	1	4130
  10	“O” 型密封圈	1	NBR
  11	手輪	1	WCB
  12	鎖緊螺母	1	5140
  13	注脂閥	1	Assy.
  14	定位銷	1	1045
  15	緊帽	1	1045
  16	卡瓦	3	5140
  17	卡簧	1	1566
  18	密封圈	1	Rubber
  19	鎖緊銷	1	410

 型 　號       額定壓力     通徑     兩端聯接方式
SF42-1"×2"    42MPa          1"       2"LP外螺紋
SF70-1"×2"    70MPa          1"       2"LP外螺紋
SF105-1"×2"   105MPa       1"        2"由壬頭
SF105A-1"×2"  105MPa      1"        2"LP外螺紋
SF42-2"×2"    42MPa          2"       2"LP外螺紋
SF70-2"×2"    70MPa         2"        2"LP外螺紋
SF105-2"×2"   105MPa       2"       2"由壬頭
SF70-3"×3"    70MPa         3"        3"由壬頭
SF105-3"×3"   105MPa       3"        3"由壬頭
   3"旋塞閥有蝸輪付手輪開啟裝置，無論在常溫或低溫環境中使用，開啟自如，操作靈活；
   密封弧片與閥體間的壓力密封通過方形密封圈實現；
   閥體密封的維護和保養不需要從管線上拆除，拆卸時不需要專用工具。維修時只需更換方形密封圈或密封弧片就可修復旋塞閥；
   旋塞，涂鍍后防腐性能。密封弧片在工作狀態下，有彈性變形，能保證液流和旋塞間的可靠密封；
   密封弧片和旋塞金屬對金屬的接觸面，通準確度的加工, 使密封弧片與旋塞間的密封性能極佳：
   可視閥體位置：旋塞蓋上的可視回轉式限位器清楚地表明閥是完全打開或關閉。制動彈簧將閥限制在所需的位置上；
