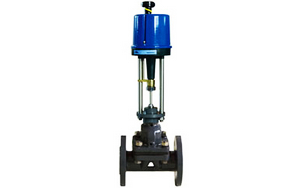

電動隔膜調節閥，ZAZT型電動調節隔膜閥產品介紹：
由DKZ電動執行機構和隔膜調節閥組成，以220V Ac電源為動力，接受標準信號0～l0mA Dc或4～20mA Dc的電信號，實現對工藝管道中強酸、強堿等腐蝕介質粘度、有害介質的流量調節與控制。該電動調節閥應用于石油、化工、冶金等耐蝕系統中。
電動調節隔膜閥,電動隔膜調節閥產品特點：閥流通阻力小，流通能力大，無填料函，無外漏，有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，良好的腐蝕性能。
電動隔膜調節閥，ZAZT型電動調節隔膜閥主要技術參數
| 公稱通徑
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| 250
|
| 額定流量系數Kv
| 8
| 9.8
| 19
| 32
| 48
| 63
| 108
| 158
| 270
| 360
| 518
| 1114
| 2000
|
| 公稱壓力MPa
| 1.0
|
執
行
機
構
| Ⅱ型
| DKA-310
| DKA-310
| DKZ-310
| DKZ-410
| DKZ-410
| DKZ-510
|
| Ⅲ型
| DKZ-310C
| DKZ-310C
| DKZ-310C
| DKZ-410C
| DKZ-410C
| DKZ-510C
|
| 有效推力(N)
| 1000
| 4000
| 6400
|
| 工作行程
| 10
| 16
| 25
| 40
| 60
|
允許
壓差
| P1=△P
| 1.0
| 0.89
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 0.6
| 0.38
| 0.15
| 0.057
|
| P1=P2
| 1.0
| 0.44
| 1.0
| 1.0
| 0.75
| 0.9
| 0.55
| 0.3
| 0.19
| 0.075
| 0.028
|
| 法蘭標準
| GB9113-2000或指定
|
| 流量特性
| 近似等百分比(調節式)
|
| 電源電壓
| 220V 50HZ
|
| 出廠狀況
| 電開(如需電關，訂貨時應注明)
|
電動隔膜調節閥，ZAZT型電動調節隔膜閥□性能指標
| 項 目
| 指標值
|
| 基 本 誤 差 %
| ±3.5
|
| 回 差 %
| ≤2.5
|
| 死 區 %
| ≤3
|
| 始 終 點 偏 差
| ±2.5
|
| 額定行程偏差%
| +2.5
|
| 純 滯 后
| ≤1S
|
| 允許泄漏量L/h
| 橡膠隔膜片為“0”，聚四氟隔膜Ⅵ |
| 絕 緣 電 阻
| 不小于20MΩ
|
| 阻 尼 特 性
| 不大于3周半
|
| ZAZT型
| ZAZTC型
|
|
| A
| H
| H1
| L
| A
| H
| H1
| L
|
|
| 15
| 460
| 514
| 48
| 140
| 340
| 754
| 48
| 140
|
| 20
| 460
| 515
| 53
| 145
| 340
| 755
| 53
| 145
|
| 25
| 460
| 520
| 58
| 155
| 340
| 760
| 58
| 155
|
| 32
| 460
| 525
| 68
| 165
| 340
| 765
| 68
| 165
|
| 40
| 460
| 527
| 73
| 190
| 340
| 767
| 73
| 190
|
| 50
| 460
| 530
| 80
| 210
| 340
| 770
| 80
| 210
|
| 65
| 460
| 540
| 90
| 240
| 340
| 780
| 90
| 240
|
| 80
| 530
| 590
| 98
| 270
| 430
| 1182
| 98
| 270
|
| 100
| 530
| 595
| 108
| 335
| 430
| 1188
| 108
| 335
|
| 120
| 630
| 687
| 123
| 375
| 430
| 1280
| 123
| 375
|
| 150
| 630
| 695
| 140
| 410
| 430
| 1288
| 140
| 410
|
| 200
| 630
| 728
| 168
| 540
| 430
| 1321
| 168
| 540
|
| 250
| 630
| 733
| 200
| 650
| 430
| 1386
| 200
| 650
|
電動隔膜調節閥，ZAZT型電動調節隔膜閥閥體材質、襯里和隔膜片代號
| 基體
| Ht200
| ZG1Cr18Ni9Ti
| 隔膜片
|
| 無
| 襯F46
| 襯F4
| 氯丁橡膠
| 氟橡膠
| F46
|
| 代號
| 1
| 3
| 2
| 4
| 1
| 3
| 2
|
