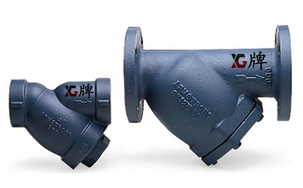

Y型過濾器產品介紹：
用干冷熱循環水系統。壓縮空氣、蒸氣、水、油類等介質的管路。Y型過濾器是用來清除管內中的雜質,安裝時請安在進口處用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2等 。
Y型過濾器作用：
主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制
Y型過濾器應用范圍：
化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
Y型過濾器安裝說明：
1.）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
2.）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
3.）本類閥應安裝在管道的水平方向或垂直方向。
4.）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
Y型過濾器產品說明
主要應用于口徑小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
Y型過濾器結構特點
1、采用不銹鋼雙層網結構，堅固耐用，
2、結構簡單、流阻小、排污方便、納污多等特點，
3、使用維護方便�？筛鶕�(jù)用戶需要設置過濾網的目數。
Y型過濾器濾網目數
|
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
|
4 |
4.75 |
4750 |
50 |
0.3 |
297 |
650 |
0.021 |
21 |
|
5 |
4 |
3900 |
60 |
0.25 |
250 |
800 |
0.019 |
19 |
|
6 |
3.35 |
3350 |
70 |
0.212 |
|
1000 |
0.015 |
15 |
|
7 |
2.8 |
2800 |
80 |
0.18 |
178 |
1100 |
0.013 |
13 |
|
8 |
2.36 |
2360 |
100 |
0.15 |
150 |
1300 |
0.011 |
11 |
|
10 |
2 |
2000 |
120 |
0.125 |
124 |
1600 |
0.01 |
10 |
|
12 |
1.7 |
1700 |
140 |
0.106 |
104 |
1800 |
0.008 |
8 |
|
14 |
1.4 |
1400 |
170 |
0.09 |
89 |
2000 |
0.0065 |
6.5 |
|
16 |
1.18 |
1180 |
200 |
0.074 |
74 |
2500 |
|
5.5 |
|
18 |
1 |
880 |
230 |
0.063 |
61 |
3000 |
|
5 |
|
20 |
0.85 |
840 |
270 |
0.053 |
53 |
3500 |
|
4.5 |
|
25 |
0.71 |
710 |
300 |
0.04 |
48 |
4000 |
|
3.4 |
|
30 |
0.6 |
590 |
325 |
0.045 |
44 |
5000 |
|
2.7 |
|
35 |
0.5 |
500 |
400 |
0.038 |
38 |
6000 |
|
2.5 |
|
40 |
0.425 |
420 |
460 |
0.03 |
30 |
7000 |
|
1.25 |
|
45 |
0.355 |
350 |
540 |
0.026 |
26 |
|
|
|
Y型過濾器技術參數
|
殼體材質 |
黃銅 |
碳鋼 |
不銹鋼 |
|
公稱通徑 |
15～500mm |
|
濾框?yàn)V網材質 |
不銹鋼 |
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
工作溫度（℃） |
-30℃~180℃ |
-80℃~425℃ |
-80℃~450℃ |
|
公稱壓力（MPa） |
1.6~10（150Lb~600Lb） |
|
過濾精度（目/in） |
10~300 |
1.閥體 2.濾芯網 3.密封件 4.濾網蓋

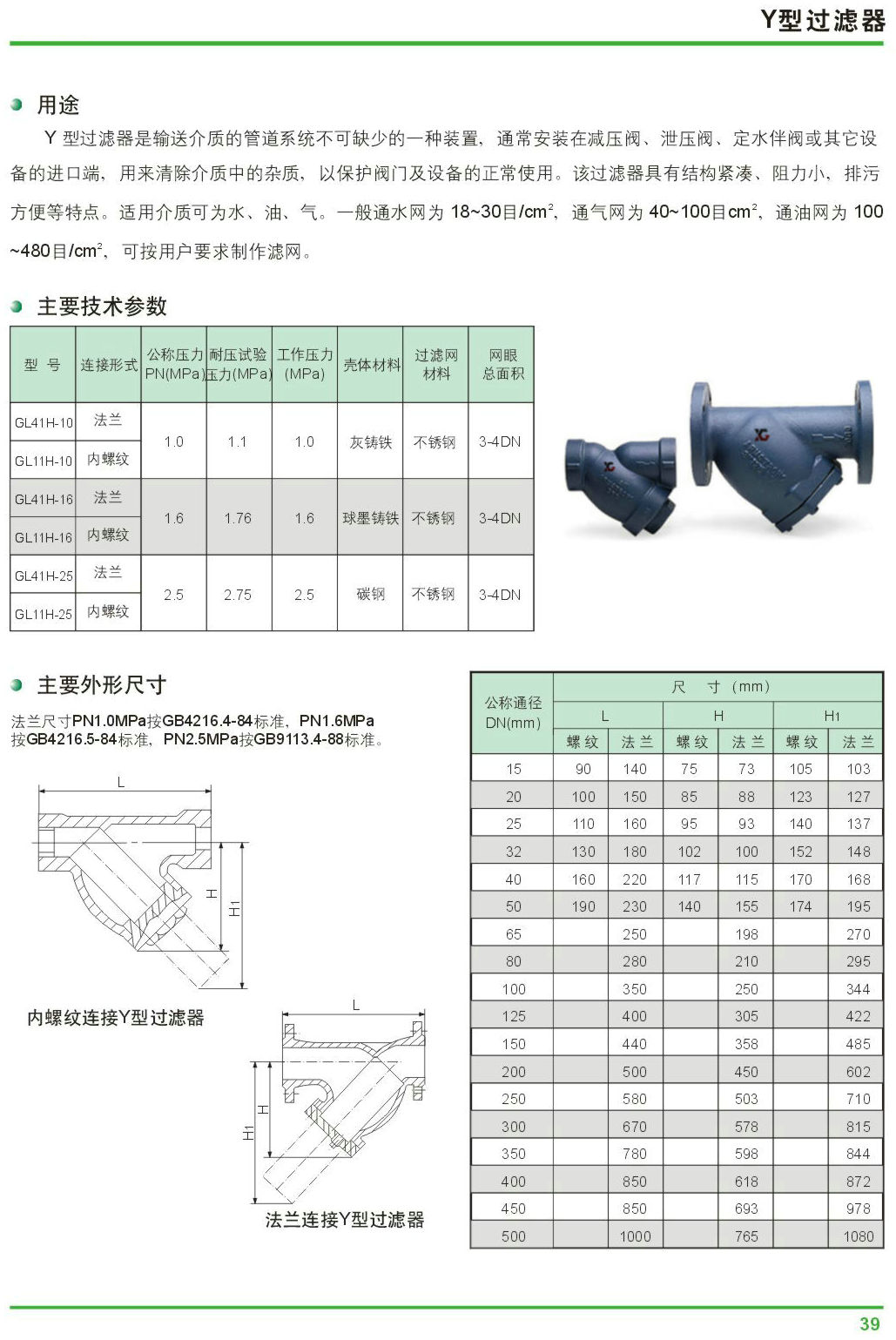

Y型過濾器,GL41HY型過濾器尺寸結構圖:
