氣動切斷閥,氣動快速切斷閥中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能可靠。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門過程自動控制與遠程控制系統中。
氣動切斷閥,氣動快速切斷閥結構特點
切斷閥、結構緊湊、操作力及密封性能可靠。 結構與原理氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節結構的型式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。
產品材質：鑄鋼(WCB)，不銹鋼(304.304L.316.316L)
制造標準： 國標(GB)，美標(API)，日標(JIS)
氣動切斷閥 主要零件材料
零件名稱 |
材料 |
閥體、閥蓋 |
ZG270-500、ZG1Cr18Ni9Ti |
閥桿、閥芯 |
1Cr18Ni9 |
密封填料 |
V型聚四氟乙烯 |
密封墊 |
1Cr18Ni9夾石棉板 |
蝸桿 |
45 |
O型密封圈 |
耐油橡膠 |
壓縮彈簧 |
60Si2Mn |
支架 |
HT270 |
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 |
HT200 |
推桿 |
2Cr13 |
氣動切斷閥 型號、規格
類別 |
軟密封 |
硬密封 |
常溫型 |
中溫型 |
高溫型 |
低溫型 |
型號 |
ZSPQ-40 |
ZSPQ-40G |
ZSPQ-40G |
ZSPQ-40D |
規格 |
DN20～200 |

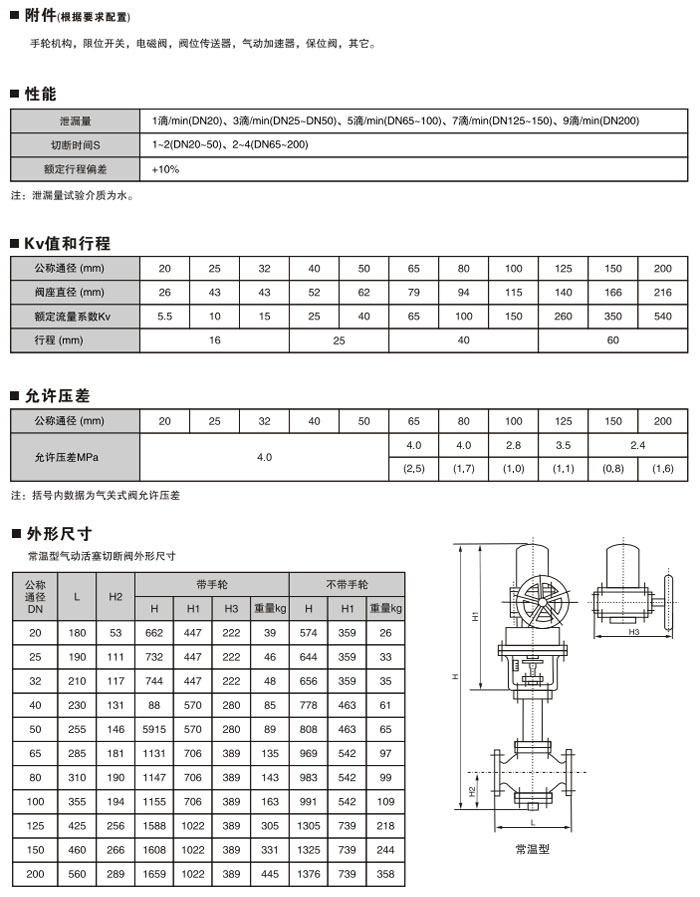

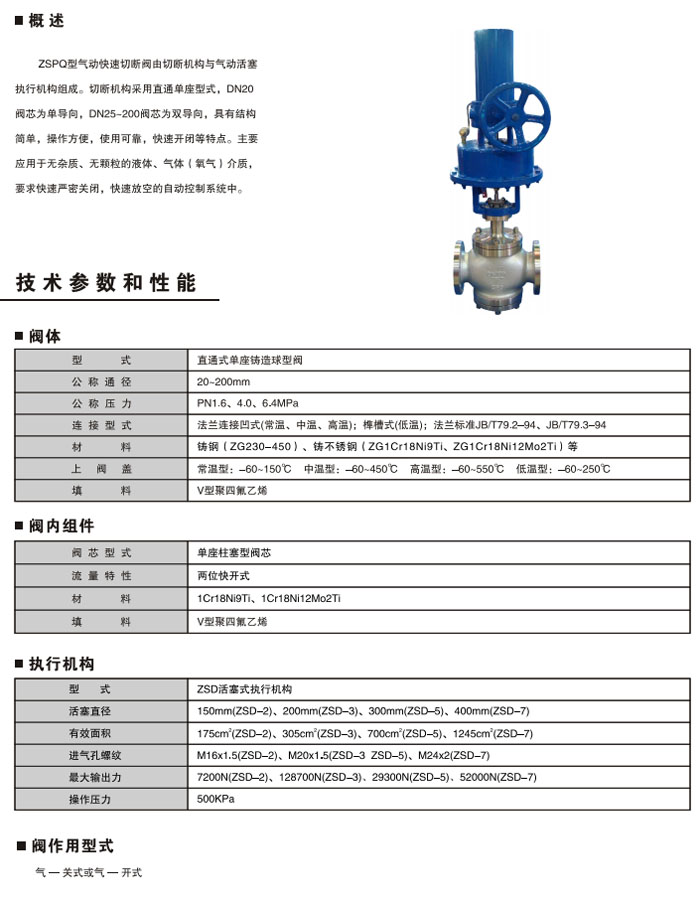

氣動切斷閥,氣動快速切斷閥技術參數/尺寸/結構圖:
