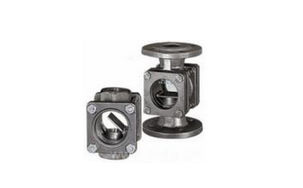

擺板視鏡,擺板水流指示器參數介紹：
由玻璃視鏡、觀察進出水管道,觀察管道分別與進水管道和出水管道連通,在觀察管道中有一塊能隨著介質自由擺動的擺板,擺板與管道垂直自然下垂.在管道中沒有介質流動的情況下,舌片處于關閉狀態,當管道中有介質流動后,舌片就會隨著介質流動的強度,相應的移動一定的角度,觀察舌片的位置就可以比較直觀的看到管道內的情況
需要注意的是,擺板水流指示器的必需水平安裝,讓擺板向下垂直于管道.擺板水流指示器的結構近似于止回閥,所以在安裝的時候還要注意介質的流動方向.如果裝反了,擺板水流指示器就成為一個止回閥,阻斷管道的流通了.
【法蘭標準】一般采用JB/T81-94，如需其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
擺板視鏡,擺板水流指示器技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-1.0MPa
框式視鏡,方形視鏡工作溫度：
鈉鈣玻璃的溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的溫度為800℃，溫度的急劇變化范圍為550℃至20℃

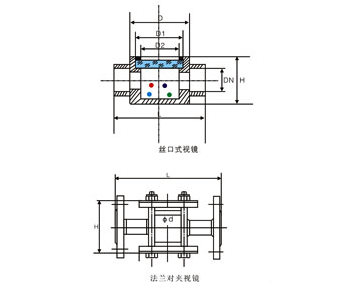

螺紋擺板視鏡主要尺寸參數:
|
IN |
DN |
L |
H |
D |
D1 |
D2 |
|
1/2″ |
15 |
130 |
65 |
80 |
65 |
50 |
|
3/4″ |
20 |
130 |
65 |
80 |
65 |
50 |
|
1″ |
25 |
130 |
65 |
80 |
65 |
50 |
|
11/4″ |
32 |
160 |
80 |
100 |
80 |
65 |
|
11/2″ |
40 |
160 |
85 |
100 |
80 |
65 |
|
2″ |
50 |
170 |
85 |
100 |
80 |
65 |
法蘭式擺板視鏡主要尺寸參數
|
DN |
玻璃外徑φ d |
H |
L |
|
IN |
mm |
≤16MPa |
≤25MPa |
|
3/8″ |
10 |
65 |
75 |
140 |
160 |
|
1/2″ |
15 |
65 |
75 |
140 |
160 |
|
3/4″ |
20 |
65 |
85 |
160 |
180 |
|
1″ |
25 |
65 |
85 |
160 |
180 |
|
11/4″ |
32 |
80 |
110 |
180 |
200 |
|
11/2″ |
40 |
80 |
115 |
180 |
200 |
|
2″ |
50 |
95 |
160 |
220 |
250 |
|
21/2″ |
65 |
95 |
180 |
250 |
270 |
|
3″ |
80 |
120 |
200 |
270 |
300 |
|
4″ |
100 |
140 |
220 |
310 |
320 |
|
5″ |
125 |
165 |
260 |
360 |
380 |
|
6″ |
150 |
165 |
290 |
420 |
450 |
