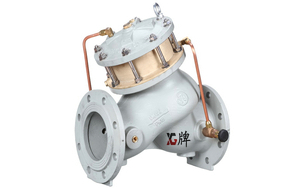

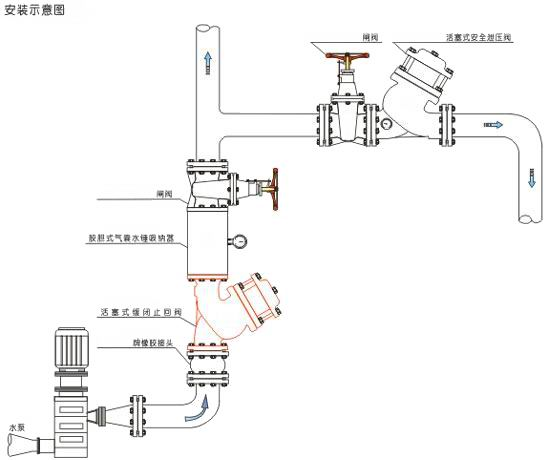

YQ98004過濾活塞式緩閉止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。一閥兼具電動閥，逆止閥和水錘消除器，供水系統的安全可靠性。YQ98004過濾活塞式止回閥平穩可靠，消除壓力余波。其特點:1、消除水錘。將緩開、速閉消除水錘的原理一體化，防止開泵水錘和停泵水錘的產生。2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。3、節能效果。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。
YQ98004過濾活塞式緩閉止回閥主要技術參數：
公稱壓力 |
公稱通徑 |
.低動作壓力 |
緩閉時間 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
1.0～2.5MPa |
DN50～400mm |
≥0.04 Mpa |
3~60s（可調） |
水、油 |
0～100℃ |
GB/T17241.6 |
GB/T13927 |
YQ98004過濾活塞式緩閉止回閥零部件材料：
零件名稱 |
材質 |
閥體、閥蓋 |
鑄鐵、鑄鋼 |
閥座 |
錫青銅、不銹鋼 |
閥瓣 |
碳鋼、不銹鋼+NBR |
閥桿 |
鋁青鋼、鉻不銹鋼 |
活塞 |
鉻不銹鋼+NBR |
過濾網 |
不銹鋼 |
彈簧 |
不銹鋼 |
YQ98004過濾活塞式緩閉止回閥主要外形連接尺寸：
公稱通徑
DN |
尺寸（公稱壓力 PN1.6/2.5Mpa） |
L |
H |
D |
K |
N-￠ |
H1 |
H2 |
40 |
270 |
400 |
150 |
110 |
￠18*4 |
155 |
236 |
50 |
270 |
400 |
160 |
125 |
￠18*4 |
155 |
236 |
65 |
290 |
410 |
185 |
1450 |
￠18*4 |
165 |
250 |
80 |
360 |
425 |
200 |
160 |
￠18*8 |
180 |
280 |
100 |
400 |
460 |
220 |
180 |
￠18*8 |
210 |
310 |
125 |
470 |
550 |
250 |
210 |
￠18*8 |
240 |
370 |
150 |
535 |
610 |
285 |
240 |
￠23*8 |
260 |
413 |
200 |
670 |
772 |
340 |
295 |
￠23*12 |
330 |
510 |
250 |
780 |
935 |
405 |
355 |
￠27*12 |
410 |
568 |
300 |
895 |
1000 |
460 |
410 |
￠27*12 |
485 |
1075 |
350 |
1000 |
920 |
520 |
470 |
￠27*12 |
260 |
不帶過濾器 |
400 |
1120 |
1145 |
580 |
525 |
￠30*12 |
290 |
不帶過濾器 |
