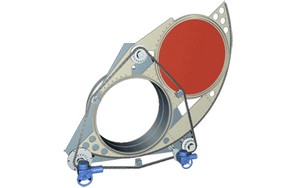

鏈條式盲板閥工作原理：
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
鏈條式盲板閥主要性能指標：
公稱壓力MPa
| 0.25
| 0.15
| 0.10
| 0.05
|
密封試驗壓力MPa
| 0.275
| 0.165
| 0.11
| 0.055
|
強度試驗壓力MPa
| 0.40
| 0.225
| 0.15
| 0.075
|
適用溫度℃
| 丁腈橡膠
| 硅橡膠
| 氟橡膠
|
＜120
| ＜250
| ＜300
|
適用介質
| 煤氣等有毒、有害、易燃?xì)怏w
|
采用標準
| 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
主要零部件材料
| 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|

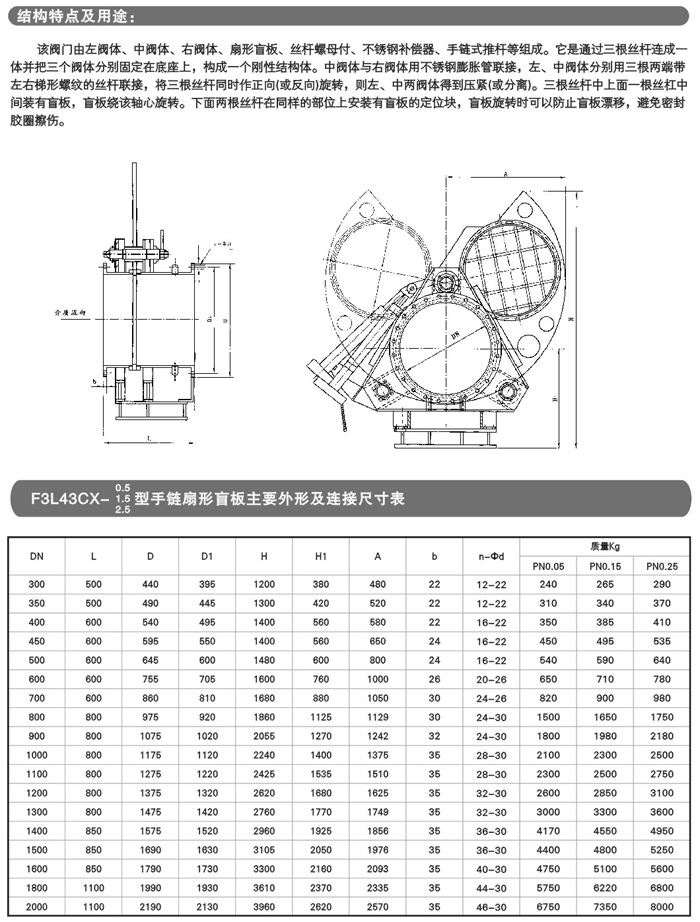

扇形盲板閥主要外形連接尺寸： 單位：mm
DN
| D
| D1
| b
| n-φd
| 短系列 L
|
100
| 210
| 170
| 12
| 4-φ18
| 210
|
150
| 265
| 225
| 14
| 8-φ18
| 210
|
200
| 320
| 280
| 14
| 8-φ18
| 230
|
250
| 375
| 335
| 14
| 12-φ18
| 250
|
300
| 440
| 395
| 16
| 12-φ22
| 270
|
350
| 490
| 445
| 16
| 12-φ22
| 290
|
400
| 540
| 495
| 16
| 16-φ22
| 310
|
450
| 595
| 550
| 20
| 16-φ22
| 330
|
500
| 645
| 600
| 20
| 20-φ22
| 350
|
600
| 755
| 705
| 20
| 20-φ26
| 370
|
700
| 860
| 810
| 20
| 24-φ26
| 390
|
800
| 975
| 920
| 22
| 24-φ30
| 410
|
900
| 1075
| 1020
| 22
| 24-φ30
| 430
|
1000
| 1175
| 1120
| 22
| 28-φ30
| 450
|
1200
| 1375
| 1320
| 22
| 32-φ30
| 470
|
1400
| 1575
| 1520
| 26
| 36-φ30
| 490
|
1500
| 1675
| 1620
| 26
| 36-φ30
| 510
|
1600
| 1790
| 1730
| 26
| 40-φ30
| 530
|
1800
| 1990
| 1930
| 26
| 44-φ30
| 550
|
2000
| 2190
| 2130
| 26
| 48-φ30
| 570
|
