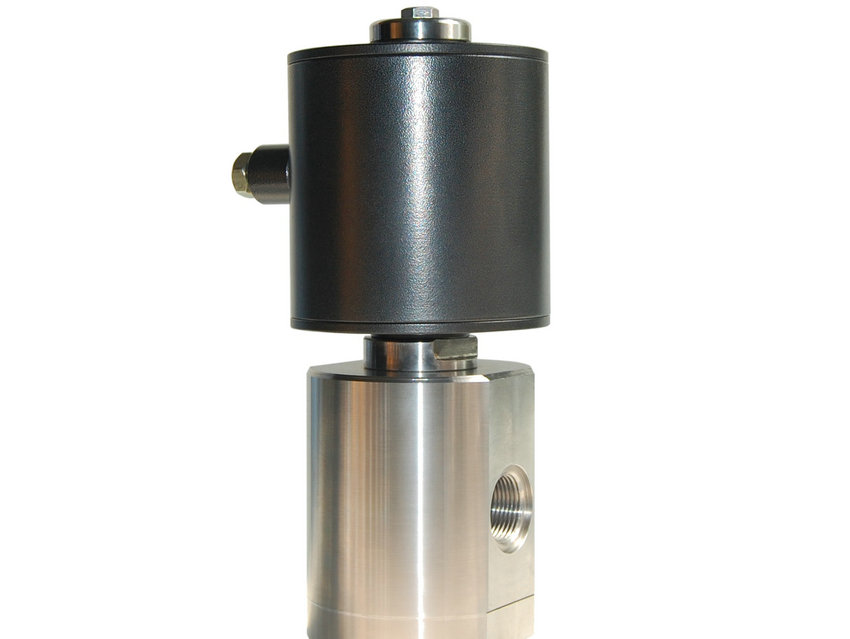

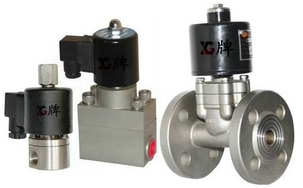

高壓電磁閥,不銹鋼高壓電磁閥概用來控制流體的方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。高壓電磁閥該產品結構合理、動作靈敏，性能可靠,可用于介質為清潔的液體、氣體及粘度不大于28cst的水、氣、油等管路中。
產品特點耐腐蝕：主要部件閥塞、閥體等采用不銹鋼304和316制成，防腐性能好。
耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損增長使用壽命。
耐高壓：結構采用先導活塞式，有效控制高壓易動作，低壓力易打開的原理。
高壓電磁閥工作原理
常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。

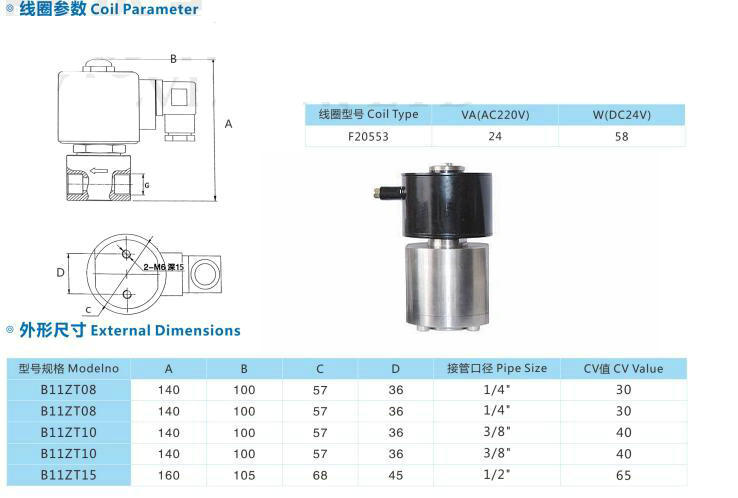

高壓電磁閥技術參數
|
操作方法 |
常閉 |
通電打開、斷電關閉 |
|
操作方法 |
常開 |
斷電打開、通電關閉 |
|
介質溫度 |
-200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃ |
|
使用介質 |
水、柴油、二氧化碳、天然氣、空氣、氮?dú)獾瘸匾后w或氣體 |
|
通徑 |
1mm-300mm |
|
連接尺寸（G） |
1/2 |
3/4 |
1“ |
1-1/4 |
1-1/2 |
|
壓力（Mpa） |
0.1MPa~45.0MPa |
2~42 |
|
功率 |
AC：15W、DC：18W |
|
電壓偏差 |
允許波動±10% |
|
閥體 |
鍛壓不銹鋼（304、316、316L） |
|
環境溫度 |
-20~60℃ |
|
電氣連接 |
接線盒電纜插座，防護等級IP65 |
|
使用電壓 |
AC220V 50Hz/60Hz、DC:24V、12V其余根據要求 |
|
特殊選配 |
防水、防爆、帶手功能、帶信號反饋 |
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣） |
|
安裝提示 | 先采用線圈豎直向上，亦可根據需要安裝
|
|
備注 |
高壓閥門完全打開或關閉，至少需要0.3Mpa壓差 |
高壓電磁閥溫度范圍：-29~350~+450℃
適用介質：流通流體介質：氣體,液體介質
防護性能：防水、防爆（Exd IICT5）、防腐
控制方式：常開、常閉
電源電壓：AC(380、240、220、24)V、DC(110、24)V
連接方式：內螺紋、法蘭（其他特殊接口可定做或加轉接頭）
泄漏量：零
高壓電磁閥工作原理：
高壓電磁閥常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
高壓電磁閥常開：當線圈通電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
