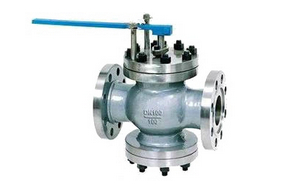

手動回轉式調節閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,手動回轉式調節閥售前、售中、售后專業服務。

  產品名稱: 手動回轉式調節閥   產品型號: T40H
  驅動方式: 手動   連接形式: 法蘭
  結構形式: 回轉式   密封結構: 硬密封
  壓力范圍: 1.6MPa-1.0MPa   公稱通徑: DN15-500
  常用材質: 鑄鐵,鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

手動回轉式調節閥,T40H手動回轉式調節閥介質在水管道上,一般裝在低、次中壓、中壓鍋爐給水或高加疏水管道上面,鍋爐給水管上面安裝的是給水調節閥,供調節給水流量,以此來滿足鍋爐和負荷運行的需要?膳溆秒妱執行裝置,實行遠程自動化操作。

訂貨提供參數:通徑(DN),公稱壓力(Mpa),溫度(℃)

手動回轉式調節閥工作原理和結構說明
 【1】主要由閥體、閥桿、閥座、閥蓋、閥瓣和指示板等部件組成。

【2】閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。

【3】閥門的開關范圍。由閥門上方的開度指示板指示,所指示的開關范圍是與閥門的開關范圍一致。

【4】回轉式手動調節閥是通過遠距離控制器來操縱,回轉角度為60℃。


手動回轉式調節閥存放安裝使用注意事項
 【1】回轉式手動調節閥應存放在空氣干燥的室內,通路兩端必須堵塞。不允許堆置存放。

【2】調節閥如果長期存放應要定期檢查,清除污垢,在各運動部件及加工面上應涂上防銹油漆,防止生銹。

【3】回轉式手動調節閥應安裝在水平管道上,必須垂直安裝。閥桿向上。
【4】回轉式手動調節閥必須按圖示箭頭所指介質流向進行安裝。

手動回轉式調節閥主要零件材料:

零件名稱 材料 零件名稱 材料
閥蓋 鑄鋼 桿頭 不銹鋼
閥體 2G25I 閥瓣 不銹鋼1Cr18N9Ti
閥桿 不銹鋼 閥座 不銹鋼1Cr18N9Ti

手動回轉式調節閥主要外形尺寸:

公稱壓力PN(MPa) 公稱通徑DN(mm) 主要外形尺寸和連接尺寸
L H H1 D D1 D2 D6 b f f1 n q
2.5 50 250 238 165 160 125 100 不帶凹下部分 20 3 不帶凹下部分 4 φ18
65 260 248 175 180 145 120 22 3 8 φ18
80 310 267 190 195 160 135 22 3 8 φ18
100 350 279 210 230 190 160 24 3 8 φ23
150 450 338 280 300 250 218 30 3 8 φ25
4 50 250 238 165 160 125 100 88 20 3 4 4 φ18
65 260 248 175 180 145 120 110 22 3 4 8 φ18
80 310 267 190 195 160 135 121 22 3 4 8 φ18
100 350 279 210 230 190 160 150 24 3 4.5 8 φ23
10 50 300 242 170 195 145 115 88 28 3 4 4 φ25
80 380 280 188 230 180 150 121 34 3 4.5 8 φ25
100 400 280 212 265 210 175 150 38 3 4.5 8 φ30
150 450 330 268 350 290 250 204 46 3 4.5 12 φ34
200 550 380 310 430 360 315 260 54 3 4.5 12 φ41

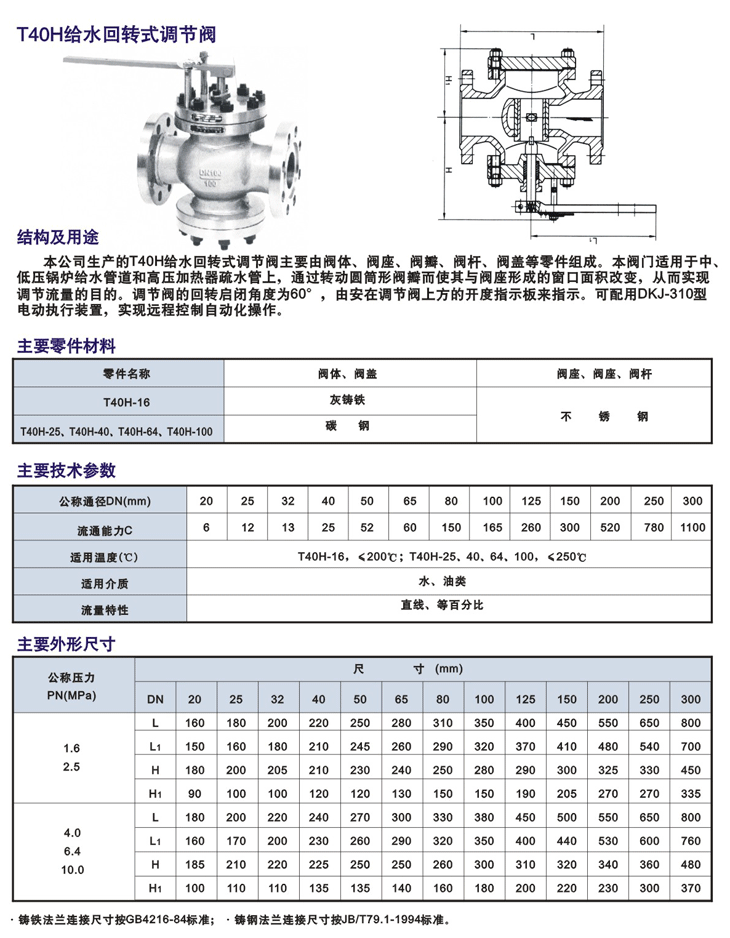

手動回轉式調節閥,T40H手動回轉式調節閥參數尺寸圖:

手動回轉式調節閥用途尺寸
