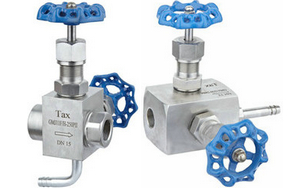

GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥結構形式
1、取樣用截止閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。有一閥兩用的功能。
2、該閥密封結構為硬軟雙質密封設計。密封面避開了介質的直接沖刷。
3、本閥廣泛用于油田、化工、輕工、電力。冶金等裝置的自控系統中。
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥應用規范
1、設計制造：GB/T 12224-1989；JB/ T 7747-1995
2、連接形式：內螺紋連接
3、結構特征：硬軟雙密封副；浮動閥瓣
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥性能規范
單位：MPa
試驗項目 |
壓力值 |
公稱壓力 |
25 |
殼體試驗 |
37.5 |
密封試驗 |
27.5 |
氣壓試驗 |
15 |
適用溫度 |
≤180℃ |
適用介質 |
水、蒸氣、油品等 |
GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥主要零件材料
| 型 號
| 閥體
| 接頭
|
閥桿 |
螺帽 |
填料 |
|
GMJ11F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ11F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
|
1151-160P |
SS304 |
SS304 |
SS304 |
SS304 |

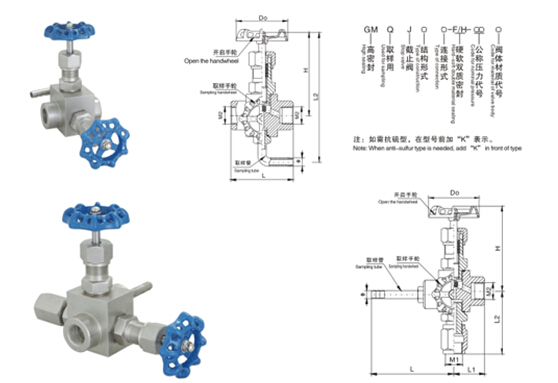

GMJ11F-250I高密封取樣閥,GMJ11H-250II高密封取樣閥主要外形尺寸
|
規 格 |
M1 |
M2 |
φ |
L |
L1 |
H |
Do |
重量 |
|
DN6 |
M20×1.5 |
G1/2 |
φ10 |
70 |
153 |
110 |
63 |
2.9 |
