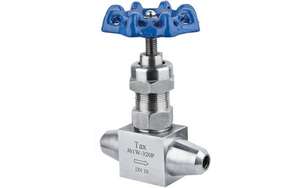

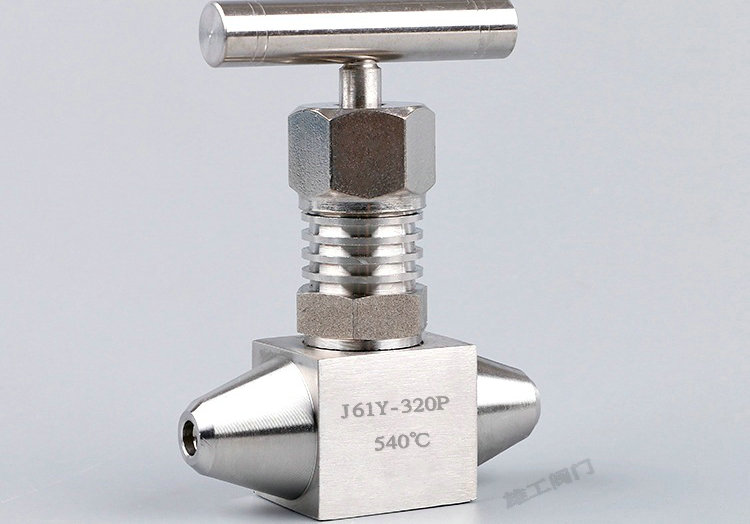

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥結構形式
1、本閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
2、采用硬質鈷鉻鎢合金鋼球閥瓣，閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉,閥瓣抗苛刻工況沖蝕的性能,解決了密封面內漏問題。
3、此閥主要應用電站一次門蒸氣和熱循環水等處。
高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥應用規范
1、設計制造：GB/T 12224-1989；JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面浮動閥瓣;球面密封;上閥桿螺紋
4、閥門檢驗和試驗：JB/T9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定

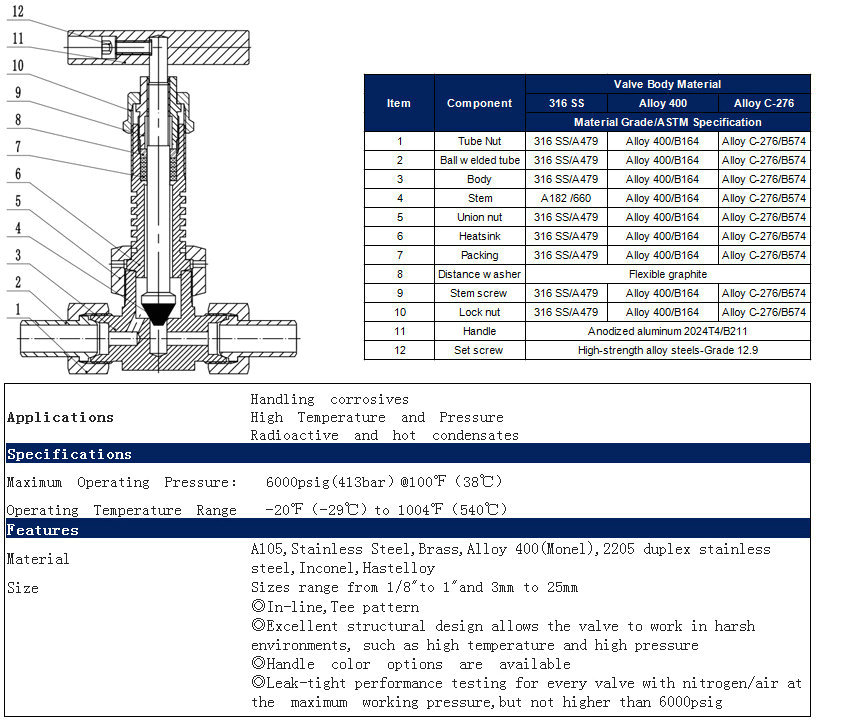

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥主要零件材料
零件名稱 |
閥桿、閥蓋、螺栓 |
閥桿、閥瓣密封圈 |
填料 |
墊片 |
手柄 |
J61Y-170V |
鉻鎳不銹鋼 |
不銹鋼 |
PTFE、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥主要性能參數
型號 |
公稱壓力
(MPa) |
試驗壓力PN(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
殼體 |
密封
（液） |
密封
（氣） |
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
電站、石油氣、水、油品等
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤350℃ |
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
