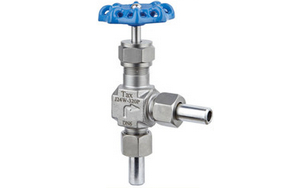

外螺紋角式針型閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,外螺紋角式針型閥售前、售中、售后專業服務。

  產品名稱: 外螺紋角式針型閥   產品型號: J24W/H
  驅動方式: 手動   連接形式: 螺紋,卡套
  結構形式: 熱鍛壓閥體   密封結構: 錐面密封
  壓力范圍: 1.6MPa-32.0MPa   公稱通徑: DN3-25
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

外螺紋角式針型閥,J24W/H外螺紋角式針型閥產品介紹:

是一種可以調整的閥門用途,比如火焰切割用的割距,調整火焰溫度的旋鈕就是針型閥,儀表針型閥是儀表測量管路系統中重要組成部分,主要有截止閥和球閥,其功用是作開啟或切斷管道通路用。

外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范

2、連接形式:對焊式管接頭;內螺紋連接
3、結構特征:錐面密封;浮動閥瓣;直角式通道
4、閥門檢驗和試驗:GB/T  13927-1992
5、材料:碳鋼按GB/T  12228-1989的規定
                 不銹鋼GB/T    1220-1989的規定

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要零件材料
零件名稱Part name
閥體、閥蓋Body,Bonnet
閥桿、閥瓣Stem,Disc
填料Packing
J24W-160P-DN3
鉻鎳不銹剛
不銹鋼
PTFE、柔性石墨
J24W-320P-DN6
優質碳鋼
鉻鎳不銹鋼
PTFE、柔性石墨

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要性能規范

型號Type
公稱壓力(MPa)
試驗壓力PS(MPa)
工作壓力(MPa)
工作溫度(℃)
適用介質
殼體
密封(液)
密封(氣)
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油氣水、油品等
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425℃

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要外形及連接尺寸

型號
公稱直徑DN(mm)
尺寸
重量(Kg)
L1
Do
D2
H
H1
D1
J24W-160P-DN3
3
80
65
159
170
14
3
1.0
J24W-320P-DN6
6
80
65
159
170
14
6
1.0

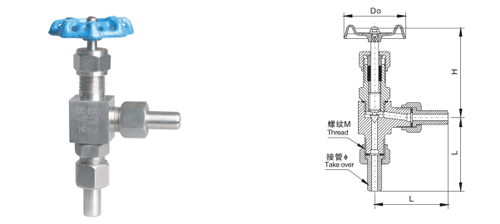

外螺紋角式針型閥,J24W/H外螺紋角式針型閥外形結構尺寸圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
