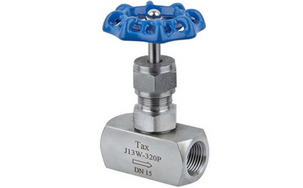

內螺紋針型閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,內螺紋針型閥售前、售中、售后專業服務。

  產品名稱: 內螺紋針型閥   產品型號: J13W
  驅動方式: 手動   連接形式: 螺紋
  結構形式: 熱鍛壓閥體   密封結構: 錐面密封
  壓力范圍: 1.6MPa-32.0MPa   公稱通徑: DN6-40
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

內螺紋針型閥,J13W內螺紋針型閥產品介紹:

采用鍛管連接和螺紋連接,適用燃?xì)庠O(shè)備容器連接壓力表測量配套等其它燃?xì)夤苈飞。密封性良?使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓、密封性能良好等,是電站、煉油、化工裝置和儀表測量管路中的一種連接方式的閥門。

內螺紋針型閥,J13W內螺紋針型閥應用規范

設計制造:ANSI B16.34-1996

連接形式:NPT內螺紋連接;SW承插焊連接

結構特征:錐面密封;旋塞提升式

閥門檢驗和實驗:API STD 598-1996

材料:碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992

內螺紋針型閥,J13W內螺紋針型閥適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

J13W內螺紋針型閥工作壓力:1.6~32MPa(MPa)
工作溫度:≤425(℃)
使用介質:水、油品、液化石油氣、蒸汽等。

 J13W內螺紋針型閥主要零部件材料


零件名稱Part name
閥桿、閥蓋Stem, Bonnet 閥桿、閥瓣Stem, Disc 填料Packing
J13W-16P 鉻鎳不銹鋼
Cr,Ni Stainless steel
鉻鎳不銹鋼
Cr,Ni Stainless steel
PTFE、柔性石墨
PTEF,Soft graphite
J13W-160、J13W-40 優質碳鋼
High grade carbon steel
優質碳鋼
High grade carbon steel

內螺紋針型閥,J13W內螺紋針型閥主要性能規范


型號
Type
公稱壓力(MPa)
Nominal Pressure
試驗壓力PS(MPa)Test pressure 工作壓力(MPa)
Working Pressure
工作溫度(℃)
Working Temperature
適用介質
Suitable
殼體
Shell
密封(液)
Seal
密封(氣)
Seal
J13W-16 1.6 2.4 1.76 0.6 1.6 P≤540℃ 液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc.
J13W40P 4.0 6.0 4.4 0.6 4.0
J13W-160 16.0 24.0 17.6 0.6 16.0 C≤425℃
J13W-320P 32.0 48.0 35.2 0.6 32.0

內螺紋針型閥,J13W內螺紋針型閥主要外型及連接尺寸


公稱直徑DN(mm)
Nominal diameter
管螺紋G
Sourceioint
尺寸Dimensions 重量(Kg)
Weight
Do L H H1 d
6 1/4 60 55 90 100 4 0.63
10 3/8 60 60 92 102 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 80 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2

 內螺紋針型閥,J13W內螺紋針型閥結構圖

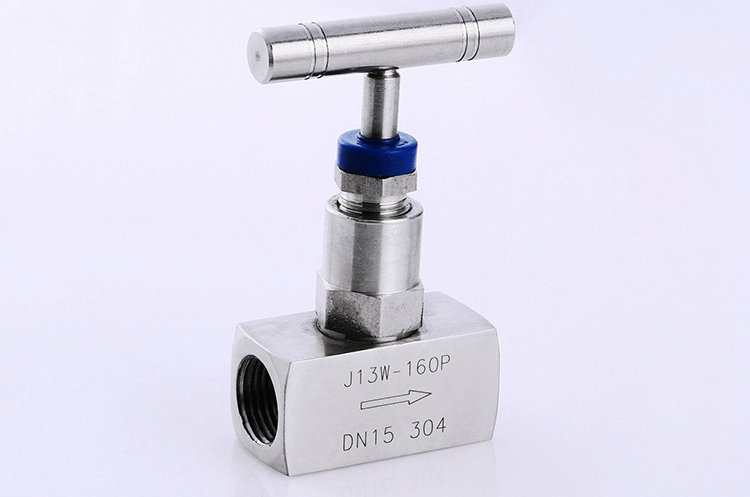

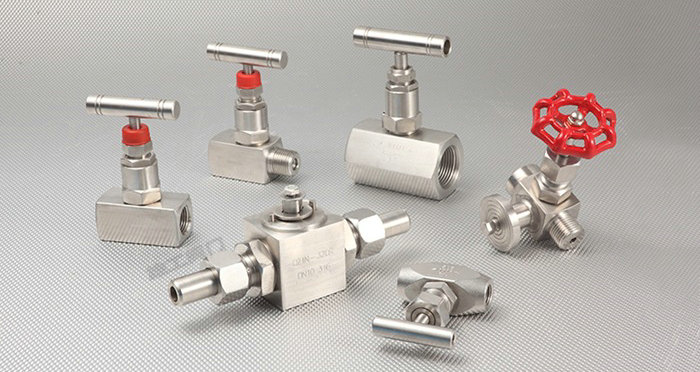

內螺紋針型閥,J13W內螺紋針型閥實物圖片

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復.快解決問題。
