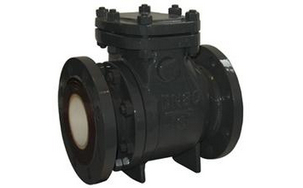

陶瓷止回閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,陶瓷止回閥售前、售中、售后專業服務。

  產品名稱: 陶瓷止回閥   產品型號: H44TC
  驅動方式: 自動   連接形式: 法蘭,對夾式
  結構形式: 旋啟式   密封結構: 陶瓷
  壓力范圍: 1.0MPa-1.6MPa   公稱通徑:
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


陶瓷止回閥概述:
陶瓷旋啟式止回閥主要是火力發電廠灰渣牌坊系統而設計的,該止回閥不但耐磨損,適用于軟漿體和硬漿體介質中使用,也可以在水.油.汽等介質單向流動的管線中使用,啟閉方式自動和氣動兩種,氣動裝置選用,密封形式采用軟密封和硬密封兩種供用戶根據工程需要任意選用,通道兩端為法蘭連接或焊接,該閥門在管線中安裝時不要使閥門承受較重的力,大通徑的止回閥,應獨力給以支持,使之不受管系中壓力的影響,以免發生事故.

陶瓷止回閥,陶瓷旋啟式止回閥主要技術參數:
(1).環境溫度:-40-60℃
(2).系統工作溫度:≤400℃
(3).系統工作壓力:1.0Mpa-10.0Mpa
(4).配用氣源(氣動):0.3-0.7MPa
(5).輸送介質:泥漿.灰炸漿.水.油.汽和腐蝕性介質
(6).連接方式:兩端法蘭連接.焊接
(7).密封形式:軟密封.硬密封

陶瓷止回閥,陶瓷旋啟式止回閥結構特點:
閥瓣在閥體內腔處于下垂?fàn)顟B(tài),當開泵正常運行時,管路內的壓力將閥瓣推動沿閥桿軸線轉動而開啟,介質通過; 停泵時,閥瓣以自身重力和介質回流的壓力而自動關閉實現止回.

陶瓷止回閥標準規范:

設計與制造

 GB/T 12224

 連接端尺寸

 結構長度

GB/T 12221

法蘭尺寸

JB/T79.1

檢驗與試驗

JB/T 9092

 材料

碳鋼

GB/T 12229

不銹鋼

Gb/T 12230

標志

Gb/T 12220

 供貨

Jb/T 7928

陶瓷止回閥零件材料:

序號

 名稱

 材料

 1

閥體

WCB

 2

 閥座

結構陶瓷

 3

主體

 WCB

 4

閥板

 WCB+結構陶瓷

 5

搖桿

WCB

 6

螺母

25

 7

閥蓋

WCB

 8

流道

結構陶瓷

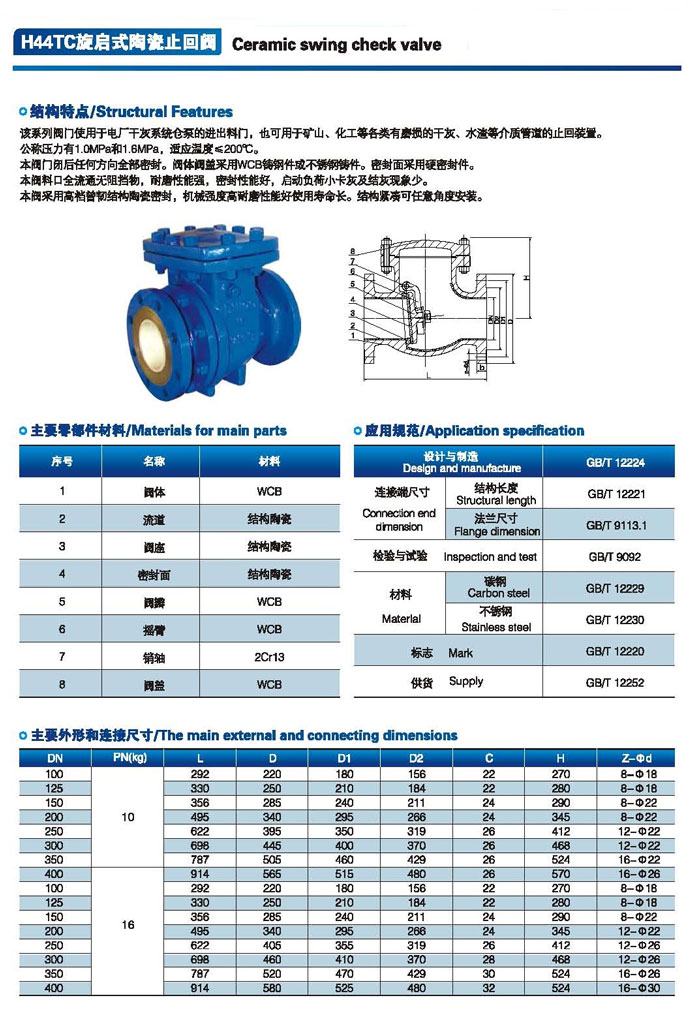

陶瓷止回閥,陶瓷旋啟式止回閥參數尺寸結構圖:

陶瓷止回閥,陶瓷旋啟式止回閥參數尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

相關產品:擺動式陶瓷進料閥 更多相關產品:陶瓷刀閘閥
