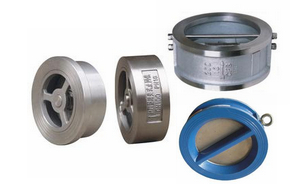

對夾式止回閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,對夾式止回閥售前、售中、售后專業服務。

  產品名稱: 對夾式止回閥   產品型號: D71 D72 D77 D76
  驅動方式: 自動   連接形式: 對夾式,法蘭式
  結構形式: 對夾式   密封結構: 硬密封,軟密封
  壓力范圍: 1.6MPa-42MPa   公稱通徑: DN15-1600
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


對夾式止回閥,D71W對夾式止回閥產品介紹:

型號系列:H76、H77、H71、H72、H74、H46,通經為:DN15~1200mm、1/2"~84"壓力:1.0Mpa~42Mpa、150Lb~2500Lb、溫度為-196~540℃,材質為鑄鐵、碳鋼、不銹鋼(304、316、316L)、雙相鋼、鉻鉬鋼、黃銅等材質。廣泛用于電力、水力、供熱、化工、化肥、煉油、冶金、造紙、藥類、釀酒、建筑等行業。

對夾式止回閥,D71W對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比其他止回閥短,對有安裝空間限制的場所適用。

對夾式止回閥,蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路,阻止介質逆向流動之用

對夾式止回閥產品特點

1、體積小,重量輕,結構緊湊、維修方便

2、閥板采用對偶式,在彈簧的彈性力下矩下可自行速閉

3、因速閉作用,可防止介質倒流

4、閥體結構長度尺寸小,剛性好

5、安全方便,可用于水平垂直兩個方向安裝

對夾式止回閥執行標準

1、法蘭連接尺寸:GB/T1724.1-98

2、結構長度:GB/T12221-1989,ISO5752-82

對夾式止回閥,D71W對夾式止回閥技術參數

型號 公稱通徑 試驗壓力 工作溫度 適用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸氣

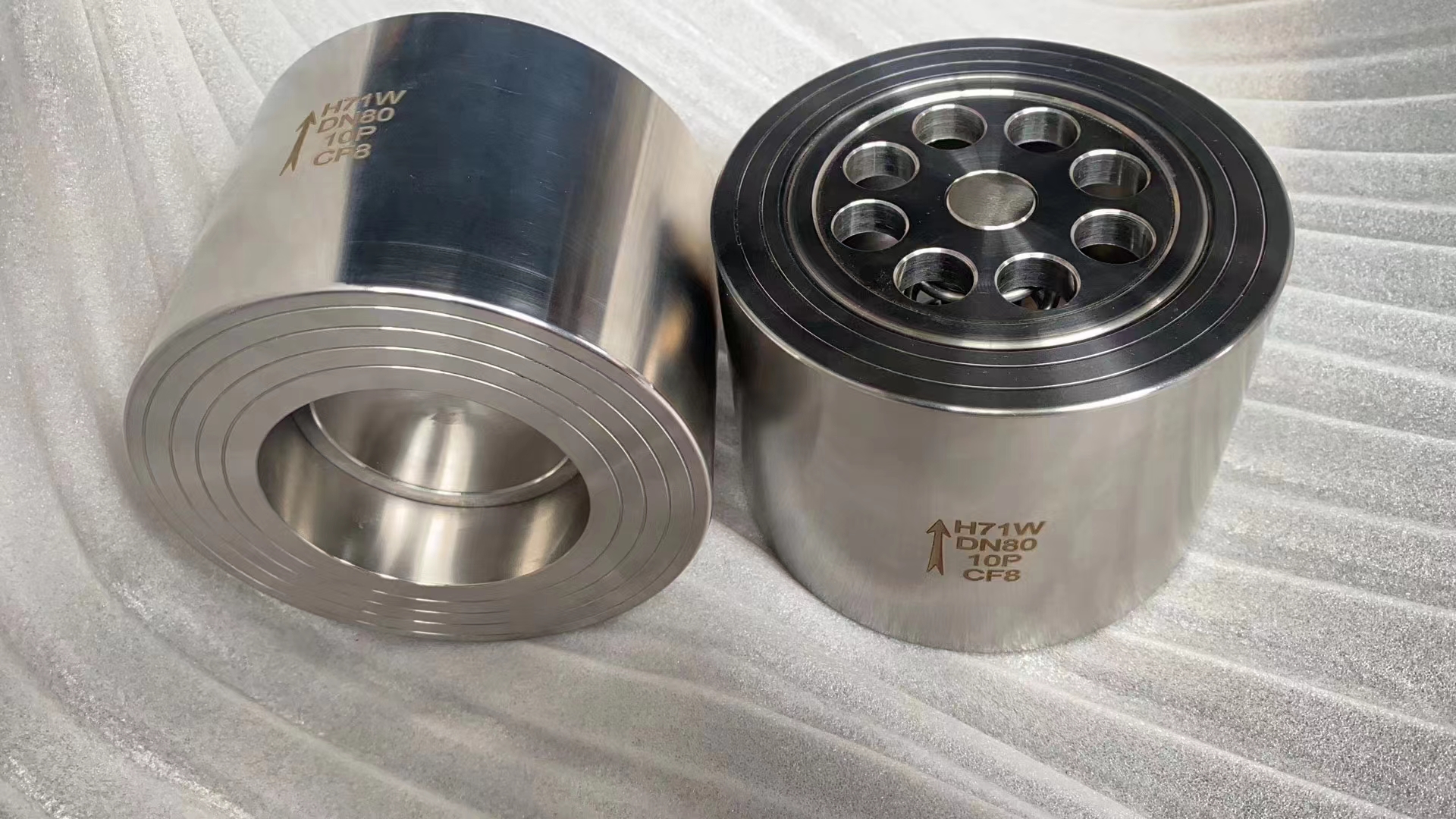

對夾式止回閥,D71W對夾式止回閥主要零件

型號 閥門 閥瓣 彈簧
H71H-16Q  H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

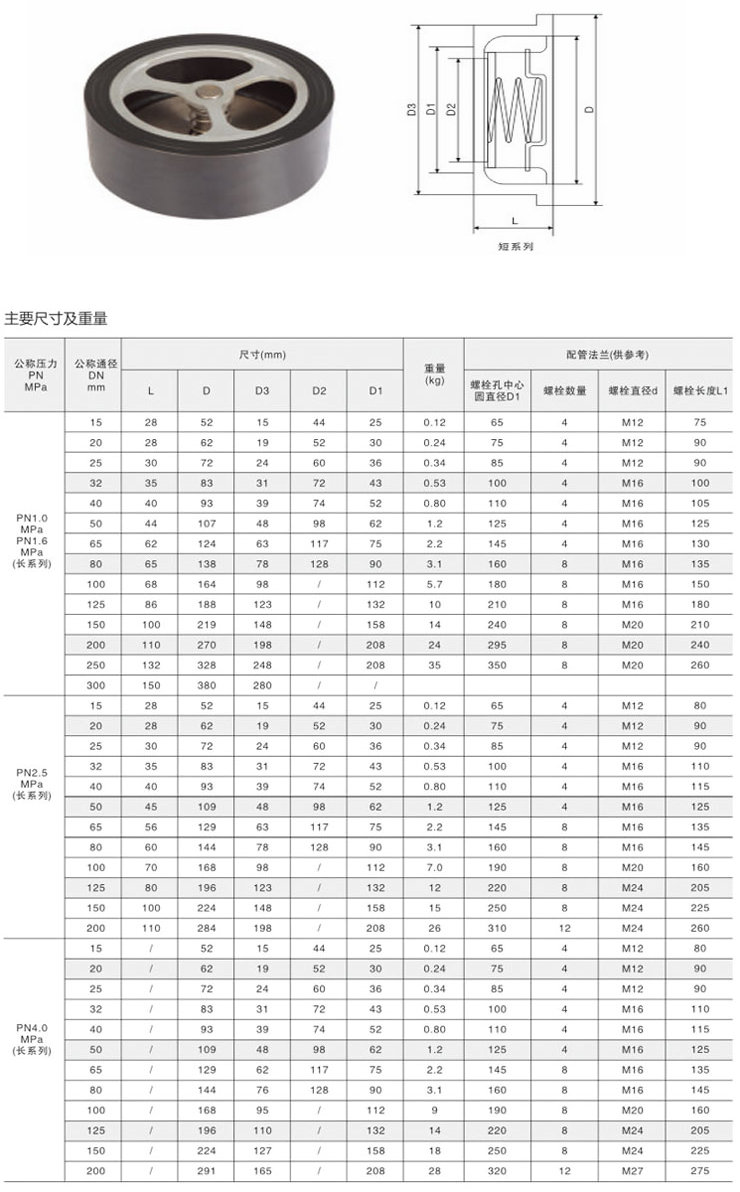

D71W對夾式止回閥尺寸結構圖:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

相關產品:H71H對夾升降式止回閥 更多相關產品:立式止回閥
