H71H對夾升降式止回閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,H71H對夾升降式止回閥售前、售中、售后專業服務。

  產品名稱: H71H對夾升降式止回閥   產品型號: H71H/H71W
  驅動方式: 自動   連接形式: 對夾
  結構形式: 升降式   密封結構: 硬密封
  壓力范圍: 1.6MPa-16MPa   公稱通徑: DN15-250
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


對夾升降式止回閥產品介紹:

H71H,H71W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼?稍谌魏挝恢玫墓苈飞习惭b,防止介質逆流,鍋爐給水系統上回,其連接方式是利用原有管道兩端法蘭對夾即可投入運行。它的運用范圍廣泛,凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。

對夾升降式止回閥由閥體、閥瓣、彈簧等組成,水平或垂直安裝于管路系統,防止介質倒流

H71H對夾升降式止回閥,H71W對夾升降式止回閥產品標準與規范:

1、設計與制造:API594,API6D,JB/T8937

2、結構長度:API594,API6D,JB/T8937

3、壓力-溫度等:ASME B16.34,GB/T9124

4、試驗與檢驗:API598,JB/T9092

5、配管法蘭:JB/T74-90,ASME B16.5,API605,ASME B16.47

H71H對夾升降式止回閥,H71W對夾升降式止回閥結構特點
1、產品結構緊湊合理、密封可靠、性能可靠。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

對夾升降式止回閥技術參數

型號 公稱通徑 試驗壓力 工作溫度 適用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸氣

H71H對夾升降式止回閥,H71W對夾升降式止回閥主要零件

型號 閥門 閥瓣 彈簧
H71H-16Q  H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

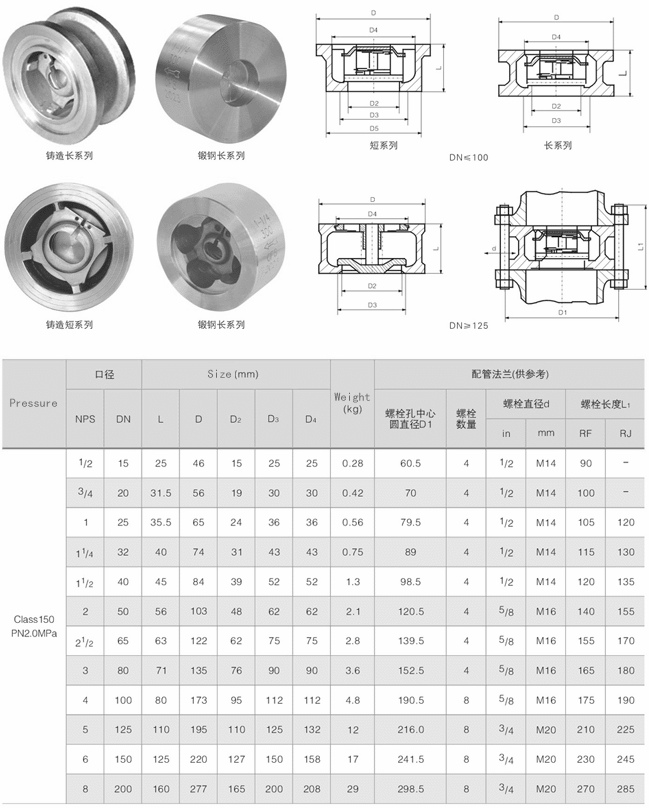

H71H對夾升降式止回閥,H71H/W對夾式止回閥尺寸結構圖:

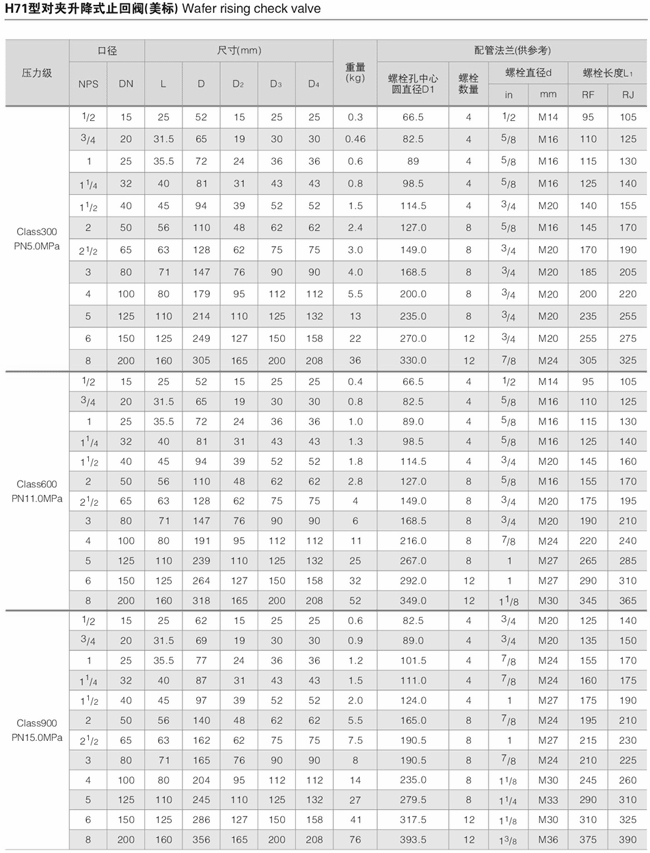

H71H對夾升降式止回閥,H71H/W對夾式止回閥尺寸結構圖

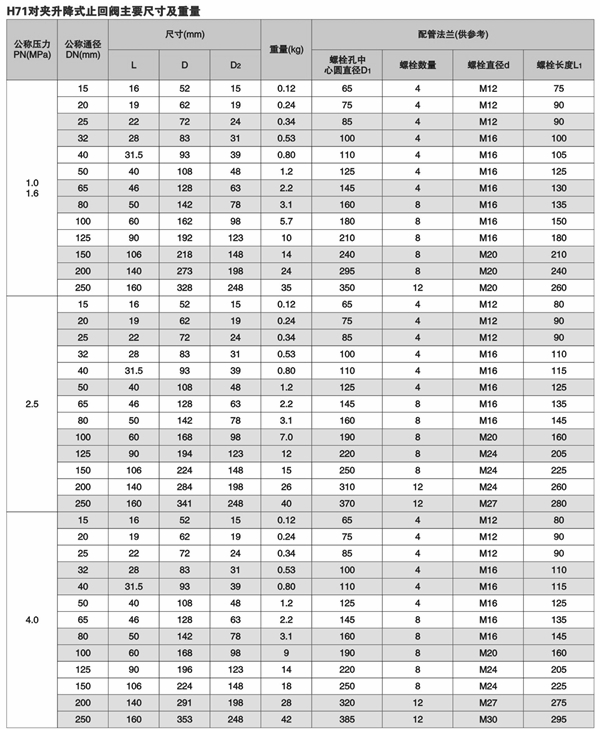

H71H對夾升降式止回閥,H71H/W對夾式止回閥尺寸結構圖

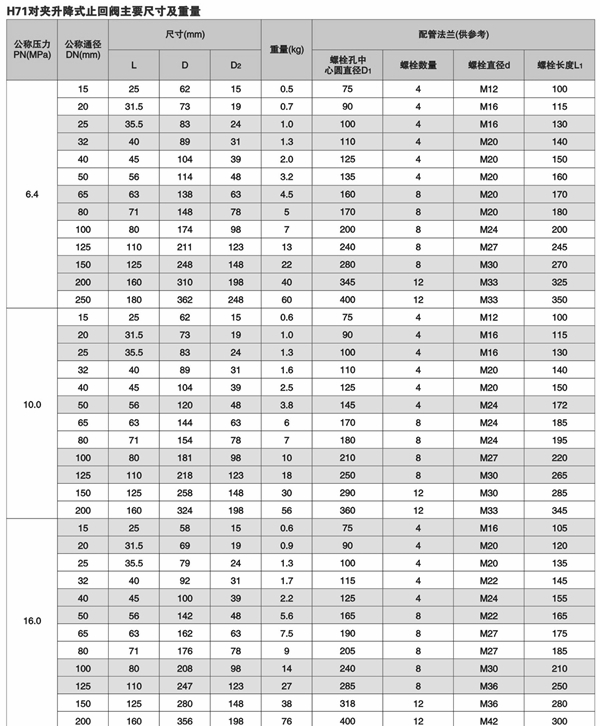

H71H對夾升降式止回閥,H71H/W對夾式止回閥尺寸結構圖



H71H對夾升降式止回閥,H71H/W對夾式止回閥尺寸結構圖

 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

相關產品:對夾蝶型止回閥 更多相關產品:對夾式止回閥
