旋啟式止回閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,旋啟式止回閥售前、售中、售后專業服務。

  產品名稱: 旋啟式止回閥   產品型號: H44H
  驅動方式: 自動   連接形式: 法蘭
  結構形式: 旋啟式   密封結構: 自密封
  壓力范圍: 1.6MPa-16MPa   公稱通徑: DN25-500
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

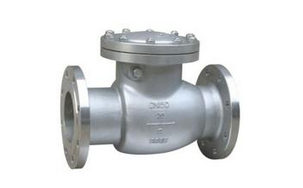

旋啟式止回閥高清實物圖

旋啟式止回閥產品介紹:

該產品嚴格按 GB12236 標準設計制造,銷軸與閥瓣連接采用內裝式結構,性能可靠,密封可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

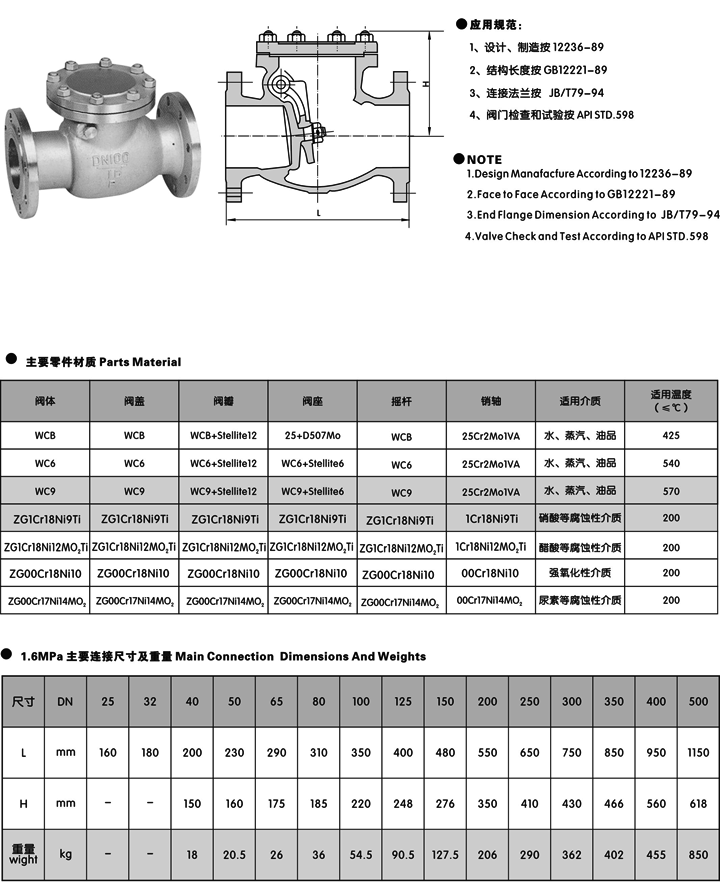

旋啟式止回閥,不銹鋼旋啟式止回閥尺寸結構圖

設計制造標準:GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
連接法蘭標準:GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等:GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準:GB/T 13927-2008,JB/T9092,,API598,API6D
設計制造:按照ANSI B16.34
結構長度:ANSI B16.10
法蘭尺寸:ANSI B16.15
試驗~檢驗 :API 598

旋啟式止回閥結構與特點
1、選材,符合標準,材料的全面質量。
2、密封副配對合理,閥瓣、閥座密封面采用鐵基合金或鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
可按用戶結構形式和連接形式的止回閥,為各種設備配套使用。

旋啟式止回閥結構特點

1、產品結構緊湊合理、密封可靠、性能可靠。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

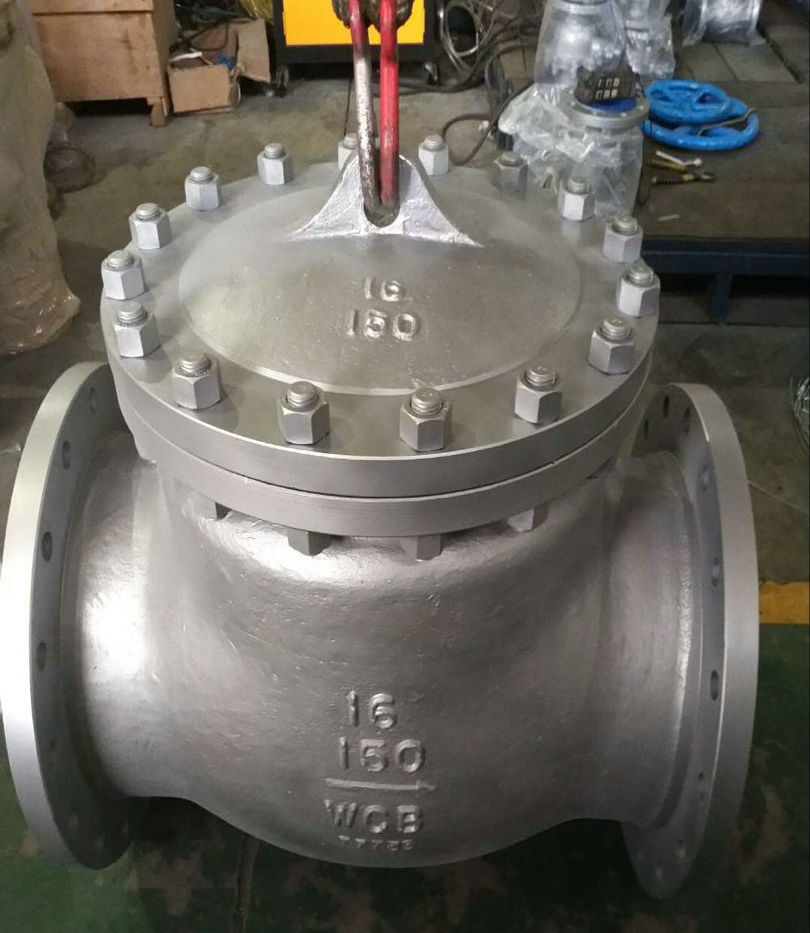

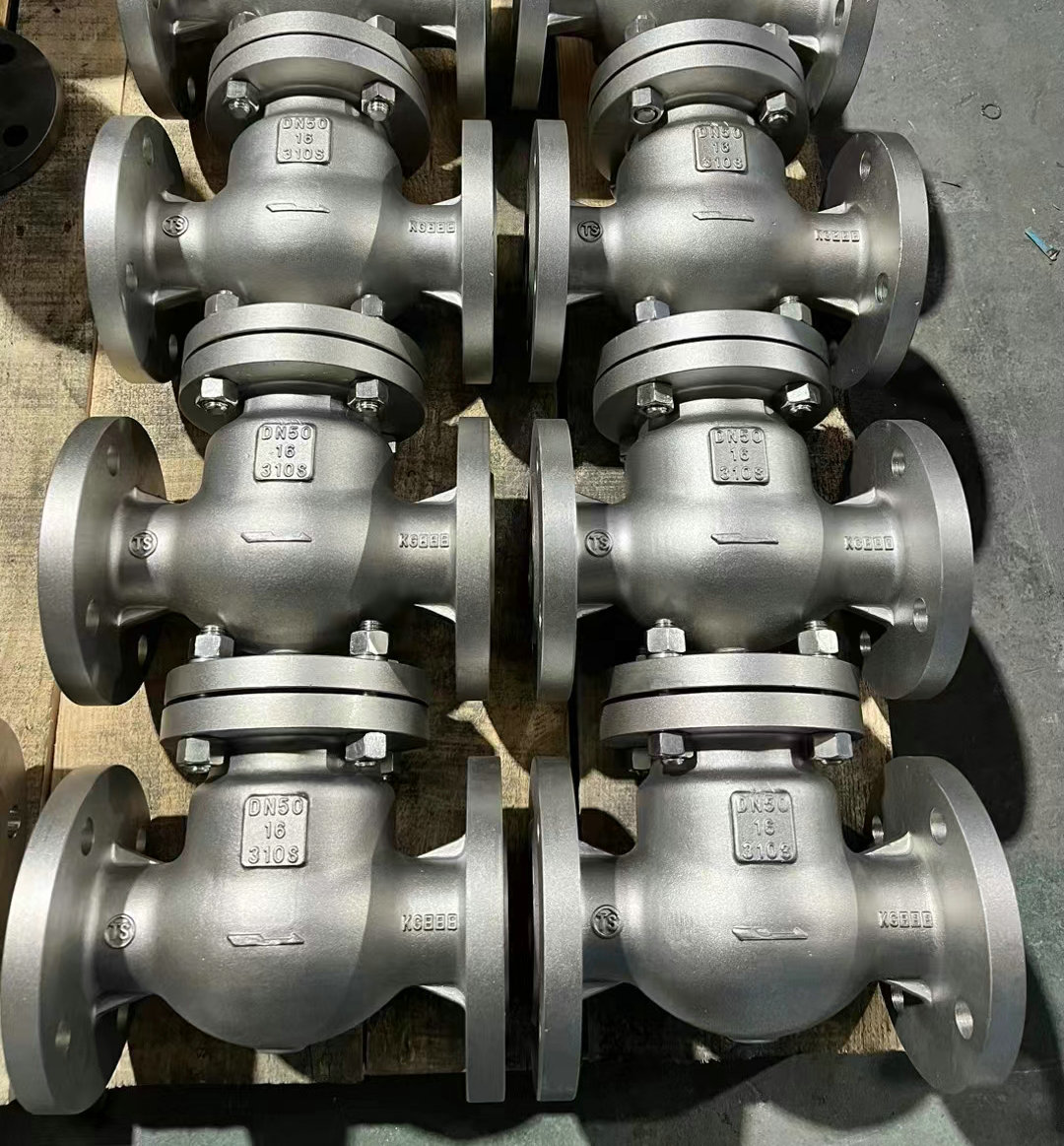

大口徑旋啟式止回閥實物圖片:

大口徑旋啟式止回閥實物圖片大口徑旋啟式止回閥實物圖片

旋啟式止回閥應用規范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標志 GB/T12220
供貨 JB/T7928

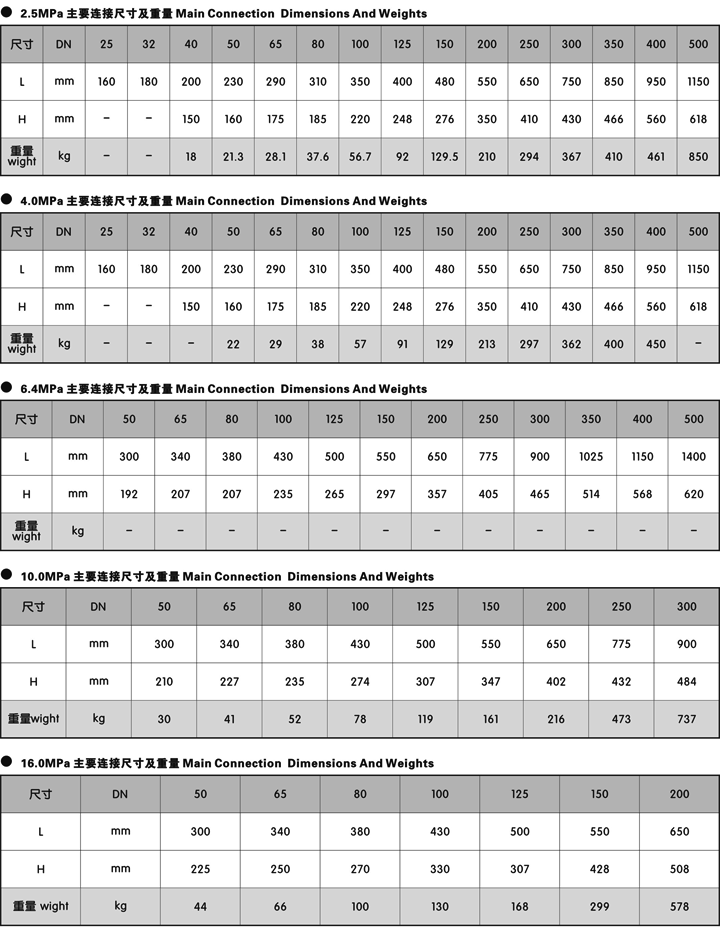

旋啟式止回閥,不銹鋼旋啟式止回閥尺寸結構圖:

旋啟式止回閥,不銹鋼旋啟式止回閥尺寸結構圖



旋啟式止回閥,不銹鋼旋啟式止回閥尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

相關產品:立式止回閥 更多相關產品:升降式止回閥
