對夾單瓣旋啟式止回閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,對夾單瓣旋啟式止回閥售前、售中、售后專業服務。

  產品名稱: 對夾單瓣旋啟式止回閥   產品型號: H74H/H74W/H74Y
  驅動方式: 自動   連接形式: 對夾
  結構形式: 旋啟式   密封結構: 硬密封
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN50-1000
  常用材質: 不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

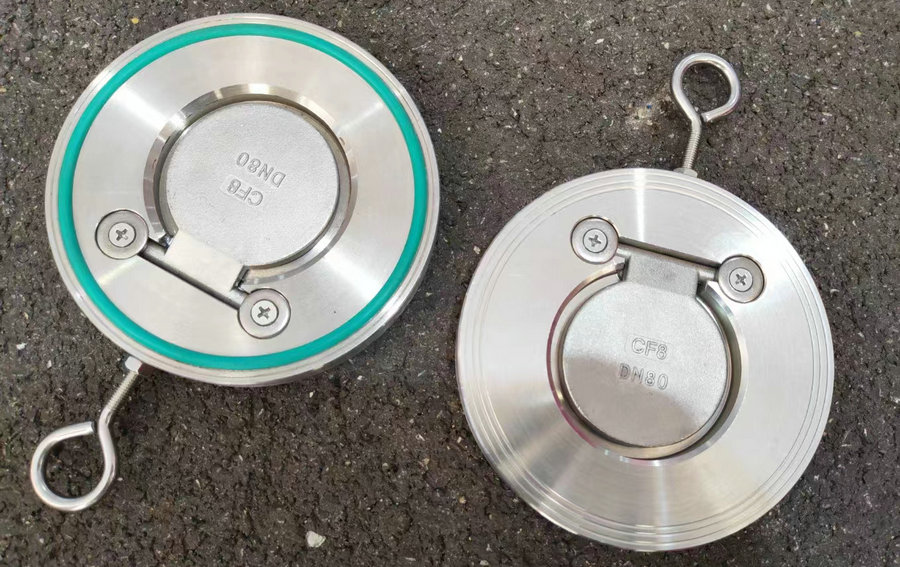

對夾單瓣旋啟式止回閥高清實物圖

對夾單瓣旋啟式止回閥產品介紹:

H74H對夾單瓣旋啟式止回閥由閥體、閥瓣、彈簧等組成,可以水平或垂直安裝于多種管路系統,防止介質倒流作用,H72對夾升降式止回閥具有結構短、體積小、質量輕;閥瓣關閉快速,水錘壓力;流道通暢,流體阻力;動作靈敏,密封性好。H72對夾升降式止回閥廣泛適用于各類流體介質的管道防止回流該產品采用對夾式連接,結構緊湊,閥瓣沿著中心定位作 升降運動,由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可減少水錘現象。產品有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點,特別適合于安裝空間受限制的場合,可適用于水、蒸氣、油品、硝類、強氧化性介質等多種介質。

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥產品標準與規范:

1、設計與制造:API594,API6D,JB/T8937

2、結構長度:API594,API6D,JB/T8937

3、壓力-溫度:ASME B16.34,GB/T9124

4、試驗與檢驗:API598,JB/T9092

5、配管法蘭:JB/T74-90,ASME B16.5,API605,ASME B16.47

對夾單瓣旋啟式止回閥主要技術參數

型號

公稱通徑
試驗壓力
適用溫度
適用介質
殼體
密封
硬密封
軟密封
H74H(X)-10
1.0
1.5
1.1
≤400℃

≤120℃
≤250℃
油、水、酸碘等液體
H74H(X)-16
1.6
2.4
1.76
H74H(X)-25
2.5
3.75
2.75
H74H(X)-40
4.0
6.0
4.4

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥主要零件材料

零件名稱
閥體、閥瓣
密封圈
材料
碳鋼、不銹鋼、銅
橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼

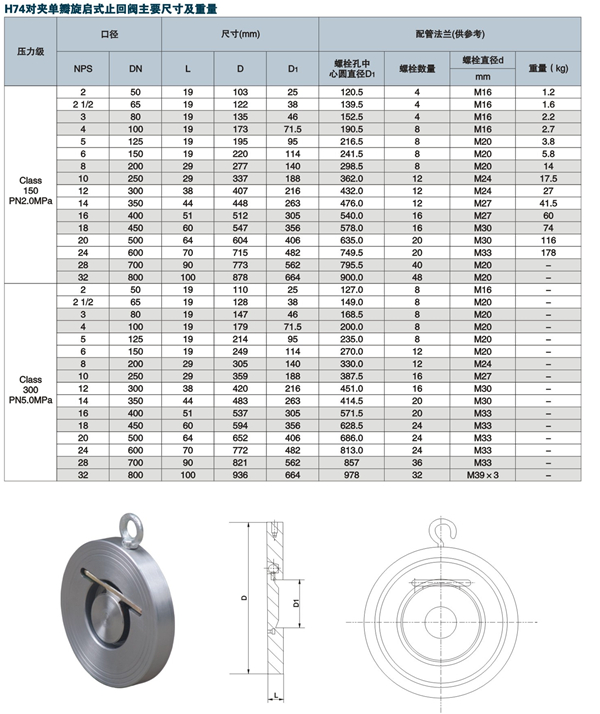

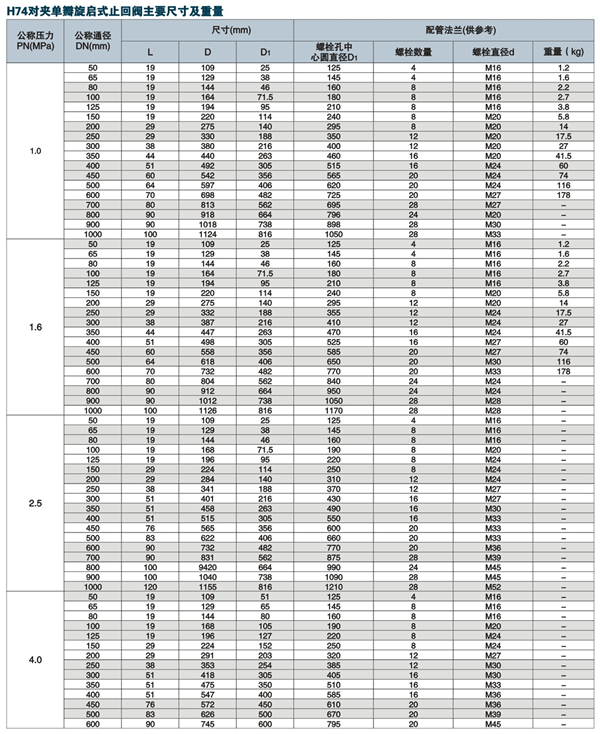

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥尺寸結構圖:

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥尺寸結構圖



對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

相關產品:對夾升降式止回閥 更多相關產品:對夾雙瓣旋啟式止回閥
