氣動法蘭式蝶閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動法蘭式蝶閥售前、售中、售后專業服務。

  產品名稱: 氣動法蘭式蝶閥   產品型號: D641X/F,D641H
  驅動方式: 氣動,電動,手動,渦輪   連接形式: 法蘭
  結構形式: 雙偏心   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN50-1200
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動法蘭式蝶閥_氣動(軟密封,硬密封)法蘭式蝶閥可實現對工藝管路中流體介質的比例調節和二位切斷控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質。

氣動法蘭式蝶閥特點
1、本閥采用雙偏心結構,密封性能可靠。
2、密封副材料選用不銹鋼和丁耐油橡膠配對,使用壽命長。
3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
4、蝶板采用框架結構,強度高,過流面積大,流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
7、本閥結構獨特,操作靈活,省力,方便。

氣動執行器

采用GTD系列ATD系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠。

1、齒輪式雙活塞,輸出力矩大,體積小。

2、氣缸選用鋁金材料,重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍,確保與閥門的同步。

技術參數和性能

GTD/ATD氣動執行器技術參數

D641X氣動法蘭式蝶閥閥體參數

類   型

雙作用活塞式、彈簧復位式

公稱通徑

DN40~500mm

氣源壓力

雙作用:2-8bar/單作用:4-8bar

公稱壓力

PN1.0、1.6MPa

輸出力矩

雙作用:4N·M~10560N·M

閥軸材質

碳鋼、304/316/316L不銹鋼

單作用:7N·M~2668N·M

閥體材質

球墨鑄鐵、不銹鋼

工作溫度

常溫型:-20℃~80℃(丁jing橡膠O型圈)

閥板材質

球墨鑄鐵、304/316/316L不銹鋼 、尼龍

高溫型:-20℃~160℃(氟橡膠O型圈)

閥座密封

EPDM、NBR、耐磨橡膠

動作范圍

0~90°±5°

結構形式

中線型、無銷型

接口螺紋

GTD40~GTD83    G1/8″

溫度

EPDM≤105℃;NBR≤68℃

GTD110~GTD350/ATD50~200   G1/4″

適用介質

水、空氣、天然氣

閥位信號

定位器:4~20mA/回信器:全開全關信號

特點

用途廣、整體造價低、流量大、流阻小

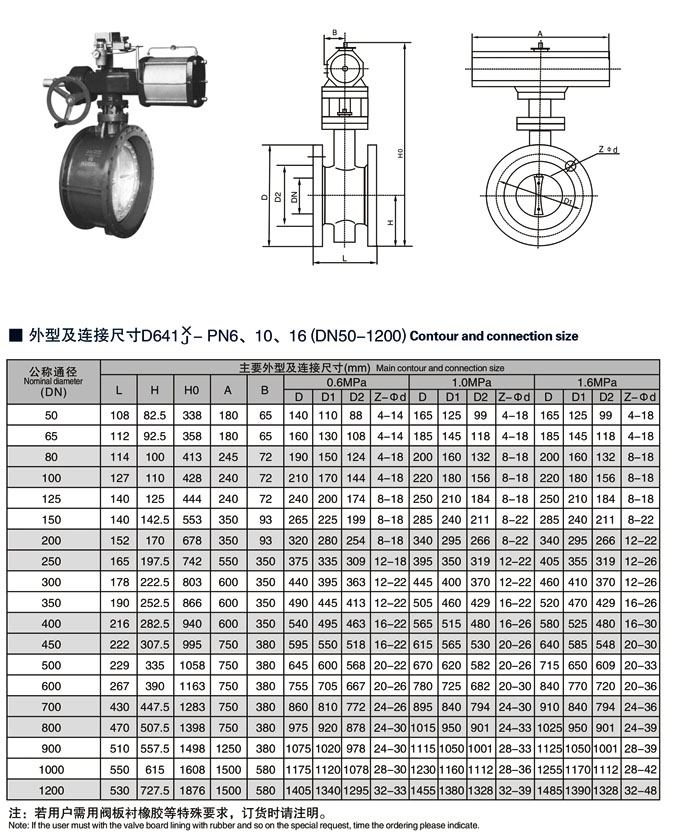

氣動法蘭式蝶閥相關尺寸圖:

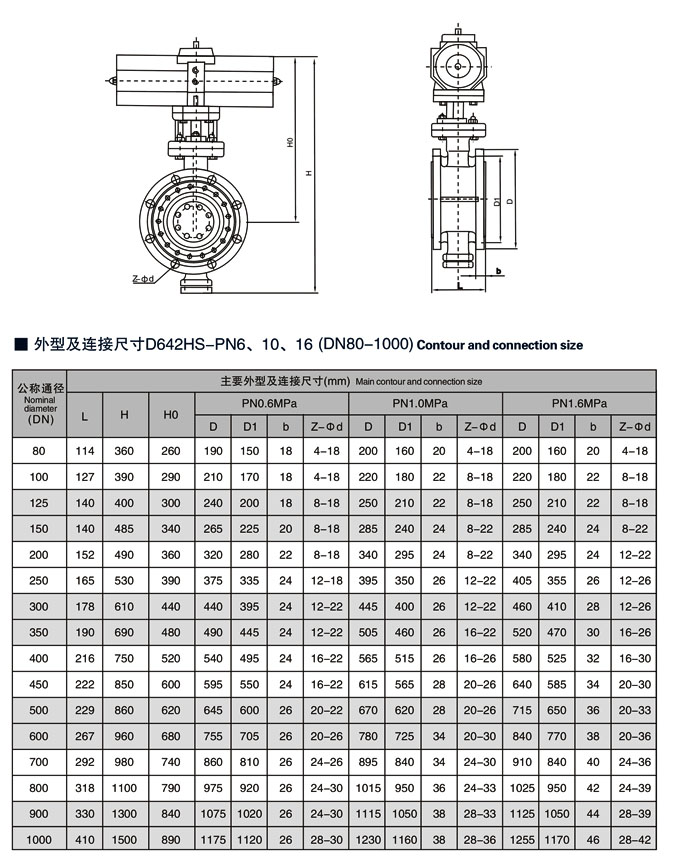

氣動硬密封蝶閥相關尺寸圖:

 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
