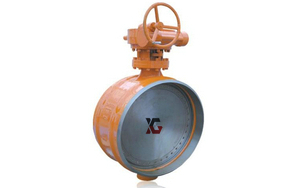

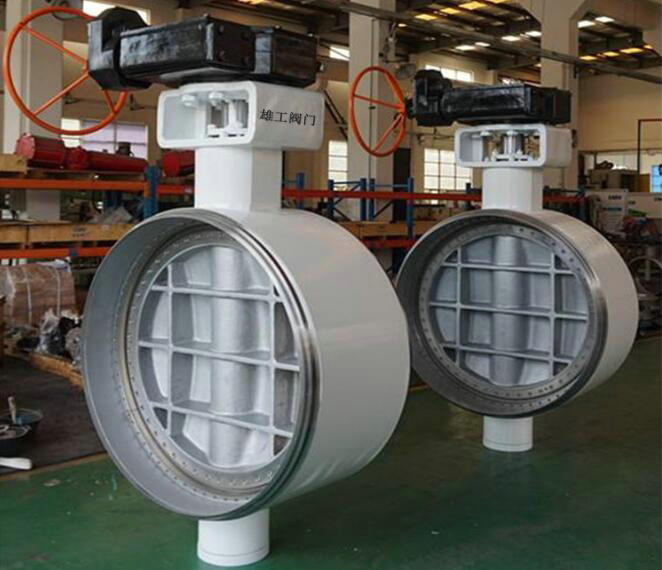

焊接式蝶閥,焊接式金屬硬密封蝶閥用途及特點特
焊接式蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏：
3、此閥無法蘭，對管道的保溫包扎帶來很大方便和美觀；
4、有耐高溫、高壓、耐腐蝕、耐磨損等特點。
· 傳動型式
蝸輪傳動、氣動傳動、電動傳動。
·焊接式蝶閥采用標準
焊接尺寸：GBl2224；ANSI B16.25；DIN2559
結構長度：GB／T12221-1989;APl609
壓力試驗：GB/Tl3927-1992;APl598
焊接式蝶閥,焊接式金屬硬密封蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～700 |
|---|
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性等。 |
|
適用溫度 |
碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃ |
主要零件材料
|
零件名稱 |
材料 |
|---|
|
閥體 |
鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 |
|
密封圈 |
不銹鋼、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |

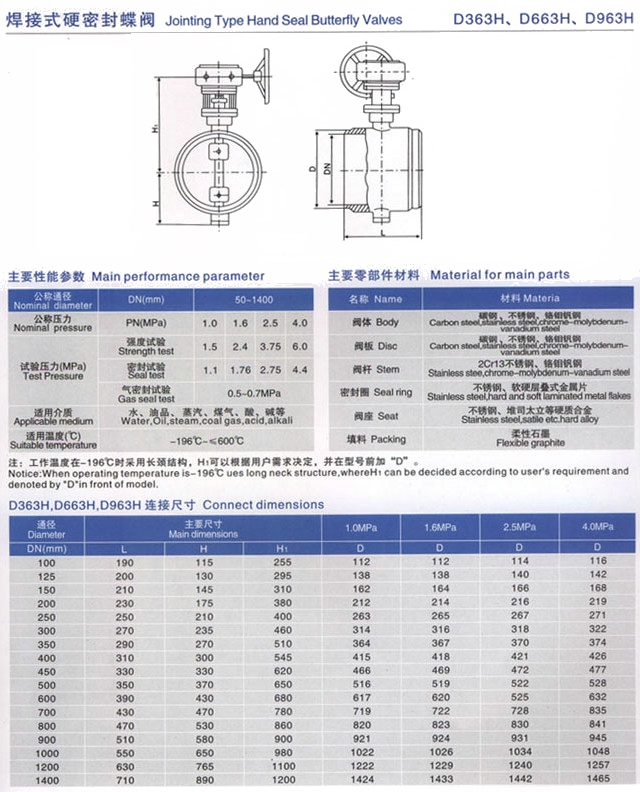

焊接式蝶閥,焊接式金屬硬密封蝶閥相關尺寸圖:
