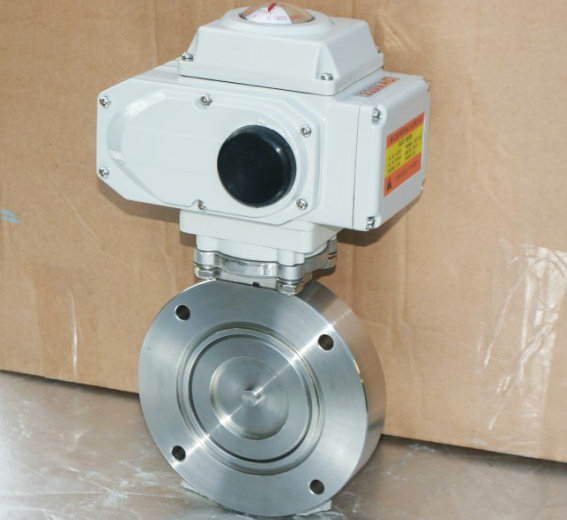

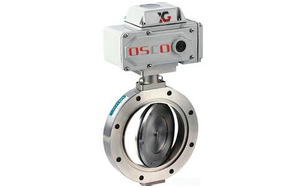

GID型電動高真空蝶閥是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
電動高真空蝶閥執行機構
開關型控制可以采用強電和弱電兩種控制方式，從而可以是蝶閥實現開和關的功能。標準開關型無源觸點信號輸出線路圖：
電動高真空蝶閥（調節型）外型上和開關型沒有區別，只是在電動執行機構的左側加上了一個模塊盒，調節型的控制是通過弱電控制（4-20mA或0-5VDC），從而可以輕松的控制閥門的旋轉角度，從而可以控制管道介質的流量。
執行器技術參數
| 執行器類別
| 執行器參數
|
|
|---|
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
2個 G1/2〞M18*1.5 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋁合金 |
|
外涂層 |
干粉，環氧聚酯，具有防腐功能 |
電動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

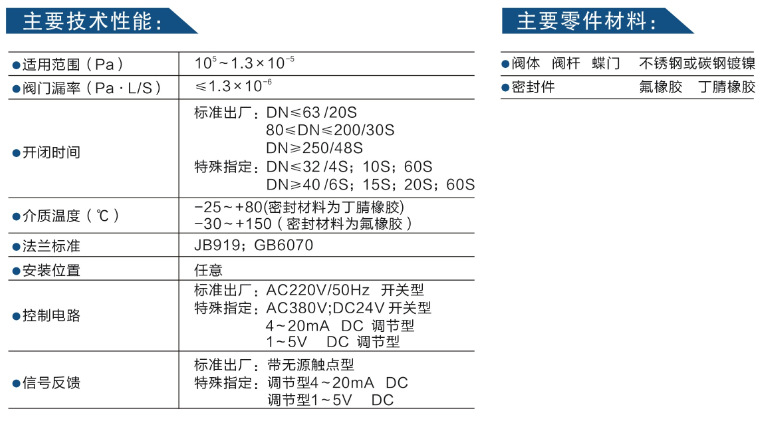

電動高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向： 任意

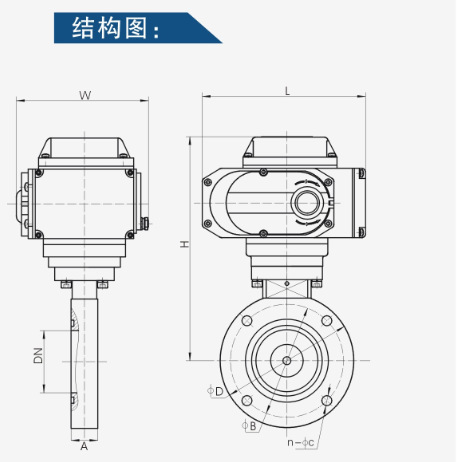

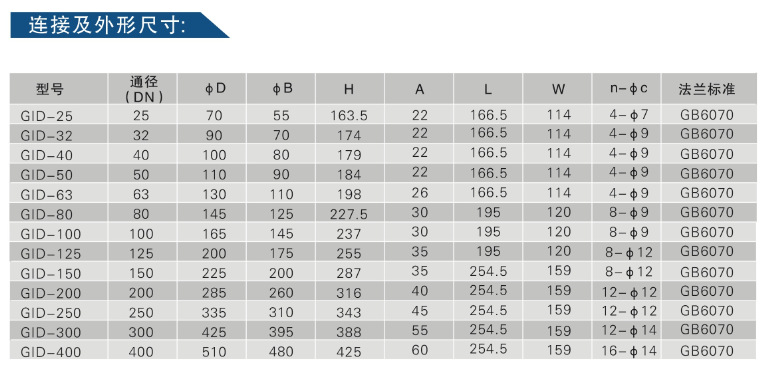

電動高真空蝶閥尺寸,結構圖:
