真空蝶閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,真空蝶閥售前、售中、售后專業服務。

  產品名稱: 真空蝶閥   產品型號: GI
  驅動方式: 手動,氣動,電動   連接形式: 對夾法蘭
  結構形式: 中線   密封結構: 軟密封
  壓力范圍: 1.0MPa-1.6Mpa   公稱通徑: DN32-1200
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

真空蝶閥相關資料:
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

高真空蝶閥主要零件材料
閥體、閥蓋、閥桿:碳鋼或不銹鋼
密封圈:NBR、氟橡膠。

高真空蝶閥主要技術性能
適用范圍: 105 ~1.3×10-4 Pa
閥門漏率: ≤1.3×10-4 Pa.L/S
適用溫度: -25~+80℃(NBR);-30~+150℃(氟橡膠)
安裝方向: 任意
壽命:≥20000次。
高真空蝶閥原理:
閥桿插入體內,閥板固定在閥桿上,轉動900達到開關目的。
高真空蝶閥特點:
● GI系列是經過一系列改進過的蝶閥:
● 閥門能承受正壓力;
● 閥桿上下不竄動;
● 開、關有限位結構,閥板有鎖定裝置;

手動高真空蝶閥技術參數:
適用范圍(Pa)  105~1.3×10-5
閥門漏率(Pa.L/S)  ≦1.3×10-6
介質溫度(℃)  -25~80(NBR)
-30~150(PTFE)
安裝位置  任意
法蘭標準  JB919;GB6070

手動高真空蝶閥主要材料表:
NO.  PART NAME  MATERIAL
本體BODY  A351 Gr.CF8
閥瓣/DISC  A351 Gr.CF8
閥桿/STEM  A351 Gr.CF8
閥座/TEFLON SEAT  PTFE

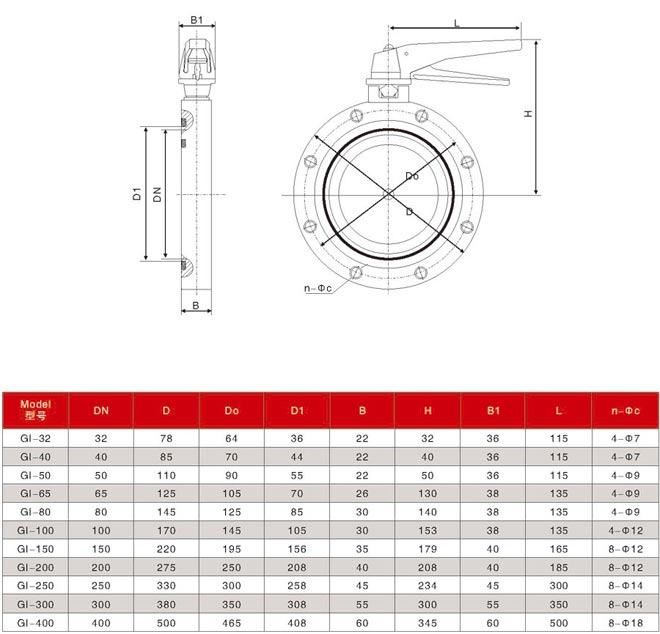

GI真空蝶閥外形及連接尺寸
