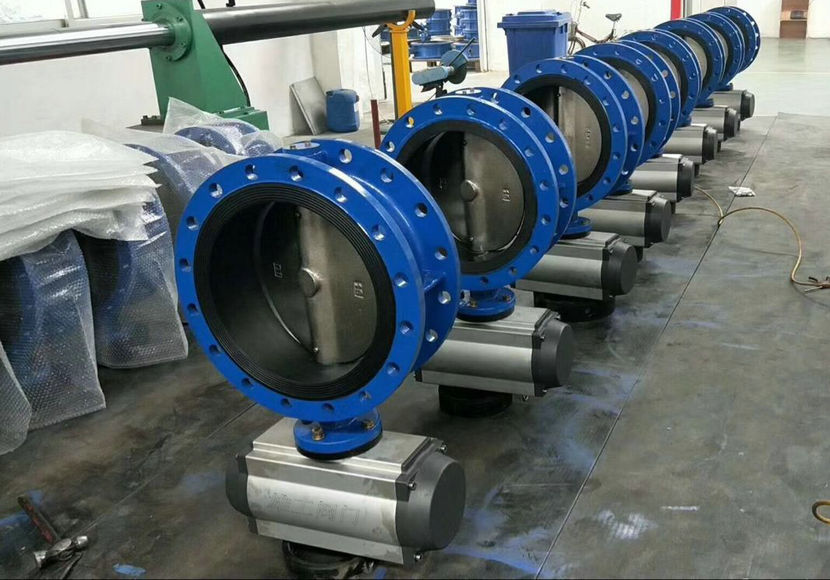

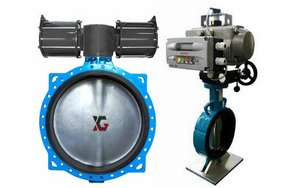

氣動軟密封蝶閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動軟密封蝶閥售前、售中、售后專業服務。

  產品名稱: 氣動軟密封蝶閥   產品型號: D641X,D671X
  驅動方式: 氣動,電動,手動,渦輪   連接形式: 對夾式,法蘭
  結構形式: 雙偏心,中線   密封結構: 軟密封
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN50-2000
  常用材質: 鑄鐵,球墨鑄鐵,WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動軟密封蝶閥中線軟密封蝶閥是管線選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小。氣動蝶閥既可作切斷介質用,又可作調節介質的流量用。驅動裝置根據用戶要求,分別可采用手動、電動、氣動等方式。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能。
  D671X氣動蝶閥適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)、船舶、水電、冶金、能源系統以及輕紡等行業,適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。

氣動軟密封蝶閥的特點
  1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
  2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
  3、流量特性趨直線,調節性能好。
  4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
  5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,
  6、密封件可更換,且密封可靠達到雙向密封!
  7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
  8、該閥可設計成法蘭連接和對夾連接。
  9、驅動方式可選擇手動、電動或氣動。

設計標準

設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

 技術參數

公稱通徑DN(mm) DN50~1000mm
公稱壓力(MPa) PN1.0、1.6、2.5MPa
閥體形式 直通鑄造閥體
連接形式 法蘭式、對夾式
閥芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的±2%
控制方式 開關型(開關兩位控制)、調節型(4~20mA控制)

 氣動執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。

氣動軟密封蝶閥,D671X氣動軟密封蝶閥零件材料

零件名稱 主要材料
閥體 灰鑄鐵、球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

性能規范

公稱通徑 DN(mm) 50~1000
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 氣動傳動

密封材料和適用溫度

材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍
英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
適用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

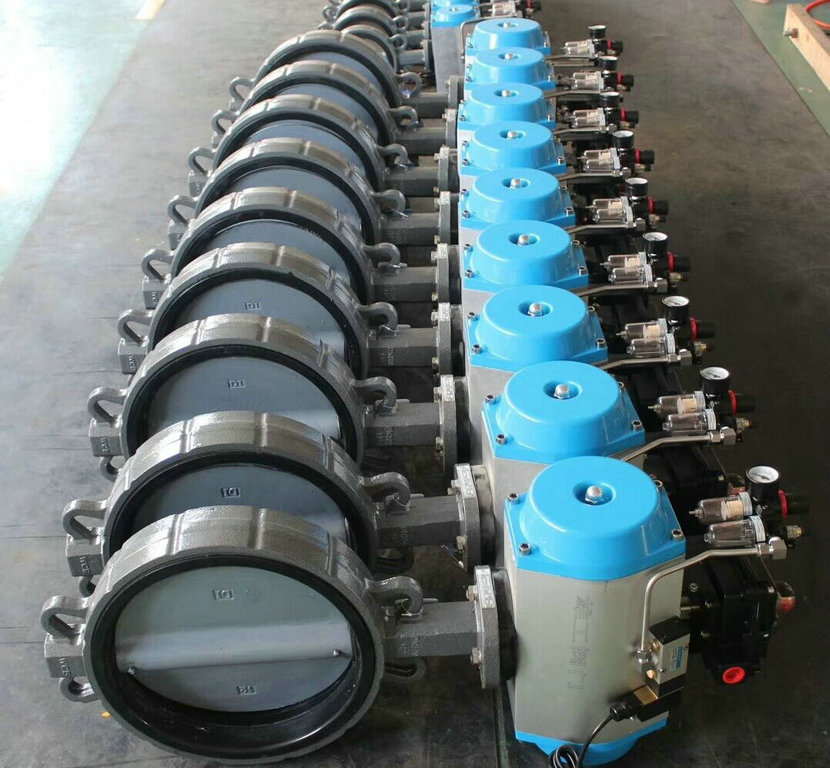

氣動對夾式軟密封蝶閥相關尺寸結構圖:

 氣動法蘭式軟密封蝶閥相關尺寸圖:
