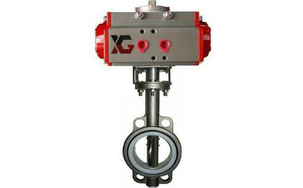

不銹鋼氣動蝶閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,不銹鋼氣動蝶閥售前、售中、售后專業服務。

  產品名稱: 不銹鋼氣動蝶閥   產品型號: D71X/F,D371X/F
  驅動方式: 氣動,手動,渦輪,電動   連接形式: 對夾式,法蘭式
  結構形式: 中線,雙偏心   密封結構: 軟密封,硬密封
  壓力范圍: 1.0MPa-1.6MPa   公稱通徑: DN50-DN1200
  常用材質: 不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

不銹鋼氣動蝶閥通常用于溫度≤120℃',公稱壓力≤1.6MPa的食品、藥類、化工、石油、電力、造紙等排水、氣體管道上作調節流量和截流介質的作用。

不銹鋼氣動蝶閥其主要特點為:
1,設計、合理,結構獨特,重量輕,啟閉訊速。
2、操作力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料需老化、耐腐蝕,使用壽命長等特點。

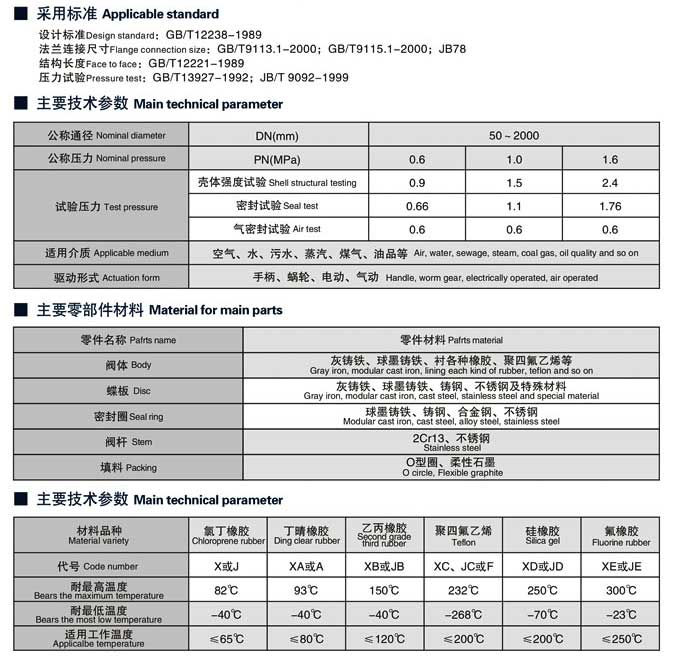

 設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

 主要技術參數:

公稱通徑

DN(mm)

50~800

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度:

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

適用工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

不銹鋼氣動蝶閥相關尺寸圖:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
