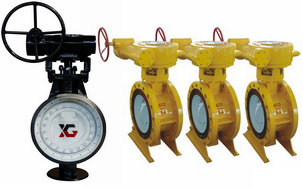

雙向蝶閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,雙向蝶閥售前、售中、售后專業服務。

  產品名稱: 雙向蝶閥   產品型號: D373H,D343H
  驅動方式: 渦輪,氣動,電動,手動   連接形式: 對夾式,法蘭
  結構形式: 三偏心   密封結構: 金屬硬密封
  壓力范圍: 150LB-2500LB   公稱通徑: DN50-1400
  常用材質: WCB,A105,304,316,CF8等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

雙向蝶閥,雙向壓蝶閥,雙向壓金屬硬密封蝶閥。采用了“斜置橢圓蝶板徑向動平衡密封系統”可靠地實現了蝶閥密封零泄漏,并被國內外廣大用戶選用,深受歡迎。

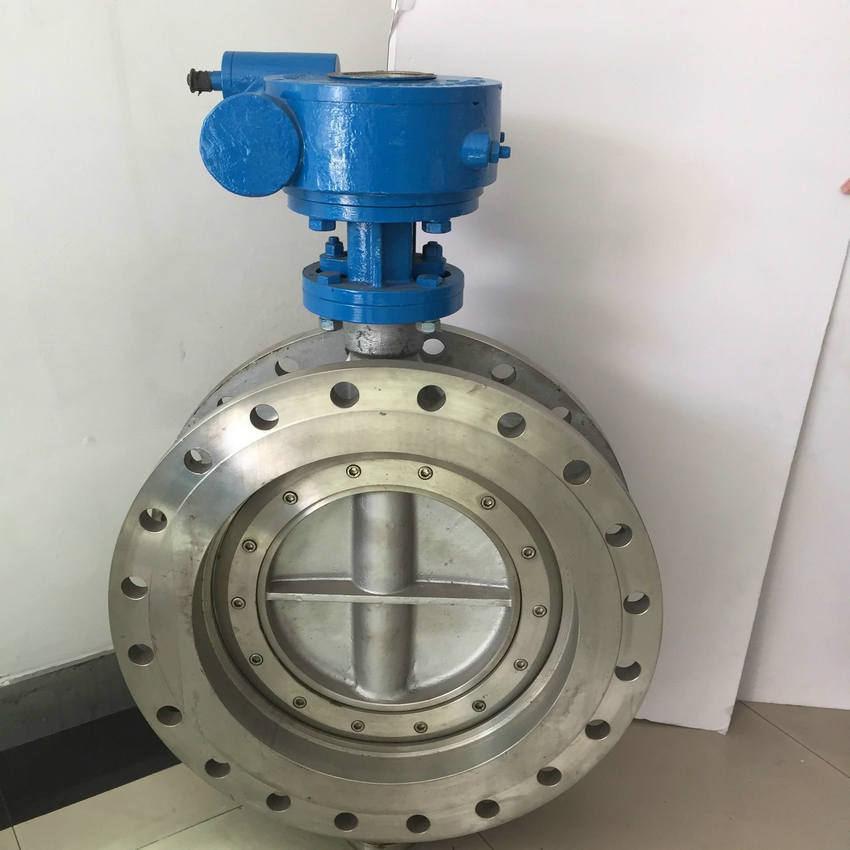

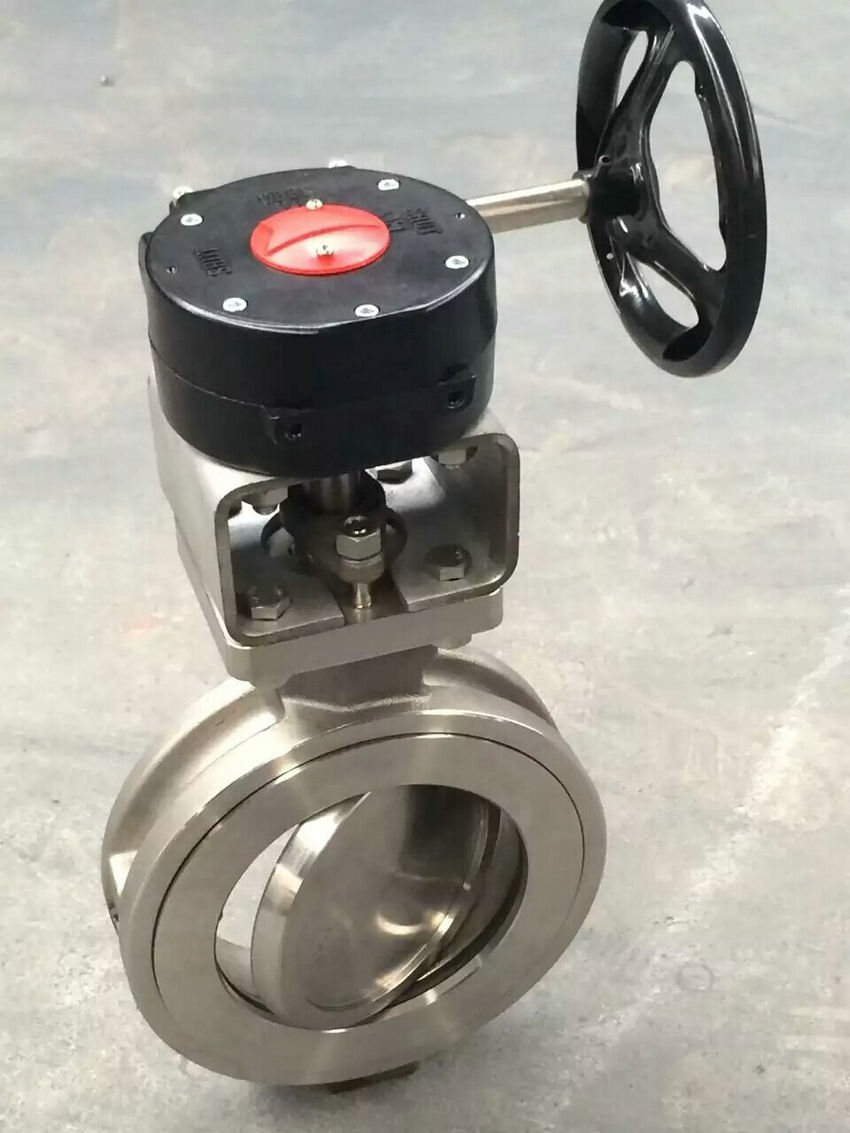

雙向蝶閥結構特點
該蝶閥在蝶板啟閉過程中,實現了蝶板密封圈和閥座密封面之間的無摩擦、卡擠,密封面上的壓力角大于摩擦角,采用了“徑向動平衡密封系”設計,是蝶板開啟阻力小。啟閉過程中蝶板密封面沿360°圓周各點可以瞬間快速完成,逐點接觸和逐點脫離,快速準確實現關閉接觸自動相吻合的密封動作。全金屬硬密封蝶閥由于密封面采用整體金屬密封,經過機械加工行程橢圓形截面密封環,它與閥座金屬密封面組成密封副。這種密封結構,在高壓下不產生塑性變形,在高溫或低溫下,不存在沖壓應力、焊接應力、彈性退火或咬壞脆裂現象,解決了傳統蝶閥密封面結構不合理引起泄露、密封性能可靠性。
雙向蝶閥適用范圍
本閥門適用于高、中、低,高溫、低溫的管道中作閉路密封裝置、節流裝置和調節裝置。廣泛用于石油、化工、冶金、礦山、電力、能源、交通、農田、水力、建筑等行業。特別適用密封性較為嚴格的工況,例如煤氣管道上,也適用于水、蒸汽、油品、空氣、電力、塵氣、酸類等腐蝕性介質。

連接形式
對夾連接
對焊連接
法蘭連接
凸耳連接
公稱通徑
DN50~1400
公稱壓力(MPa)
150LB-2500LB
閥門材料
WCB、A105、304、316、CF8等
適用介質
水、水蒸氣、空氣、油、電力等腐蝕性介質
適用溫度(℃)
-196~850
設計制造
GB/T 12238、API 609、 JB/T 8527
結構長度
GB/T 12221、ASME16.10
連接法蘭
JB/T 74、GB/T 9113、ASME B16.5、ASME B16.47
壓力試驗
GB/T 13927、API 598、JB/T 9092
傳動方式
手動、蝸輪蝸桿、氣動、電動

采用標準

設計標準 GB/T12238-1989;JB/T8527-1997
法蘭連接尺寸 GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-1992;JB/T9092-1999

主要技術參數

公稱通徑 DN(mm) 50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動方式 蝸桿蝸輪傳動、氣傳動、電傳動
適用溫度 碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃

主要零件材料

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨

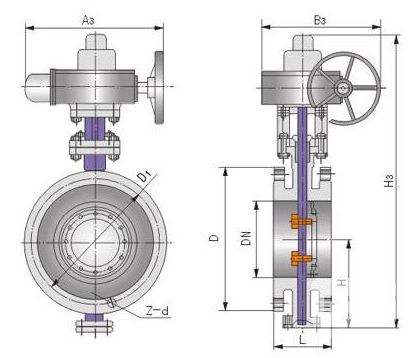

主要外形連接尺寸

公稱通徑 結構長度
外形尺寸 連接尺寸(標準值)
L H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法蘭 對夾 H1 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
