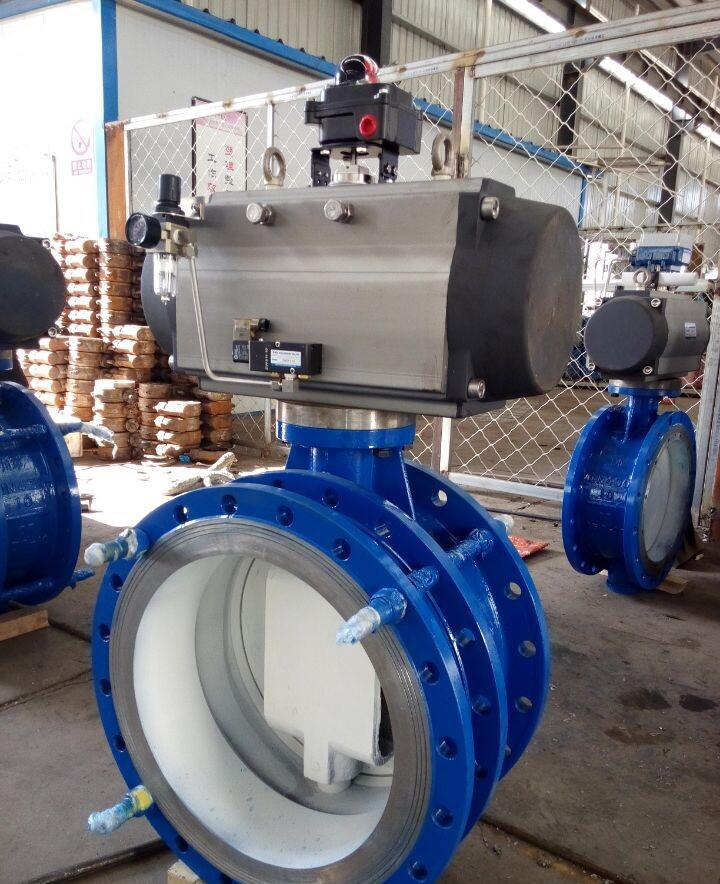

氣動伸縮蝶閥應用范圍
氣動法蘭式伸縮蝶閥在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，方便閥門管道的安裝與拆卸。適用在食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
氣動伸縮蝶閥采用標準：法蘭連接尺寸 GB4216.4-84;GB9115.8-8
結構長度GB12221-89
壓力試驗GB/T13927-92;ZBJ16006-90
技術參數
公稱通經DN（mm）
| 50～1000
| 50～1000
|
公稱壓力PN（MPa）
| 0.6
| 1.0
| 1.6
|
密封試驗（MPa）
| 0.66
| 1.1
| 1.76
|
強度試驗（MPa）
| 0.9
| 1.5
| 2.4
|
適用溫度
| 軟密封
| X:-40℃～90℃;XF:-20℃～200℃
|
硬密封
| 碳鋼:-29℃～425℃不銹鋼-40℃～650℃
|
適用介質
| 水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率
| 符合GB/T13927-92標準
|
驅動方式
| 蝸輪傳動、電動、氣動、液動
|
零件材質
零件名稱
| 材料
|
閥體
| 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
蝶板
| 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
密封圈
| 橡膠、聚四氟、聚內脂、不銹鋼
|
閥桿
| 2Cr13、不銹鋼、鉻鉬鋼
|
伸縮管
| 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
|
填料
| 柔性石墨
|

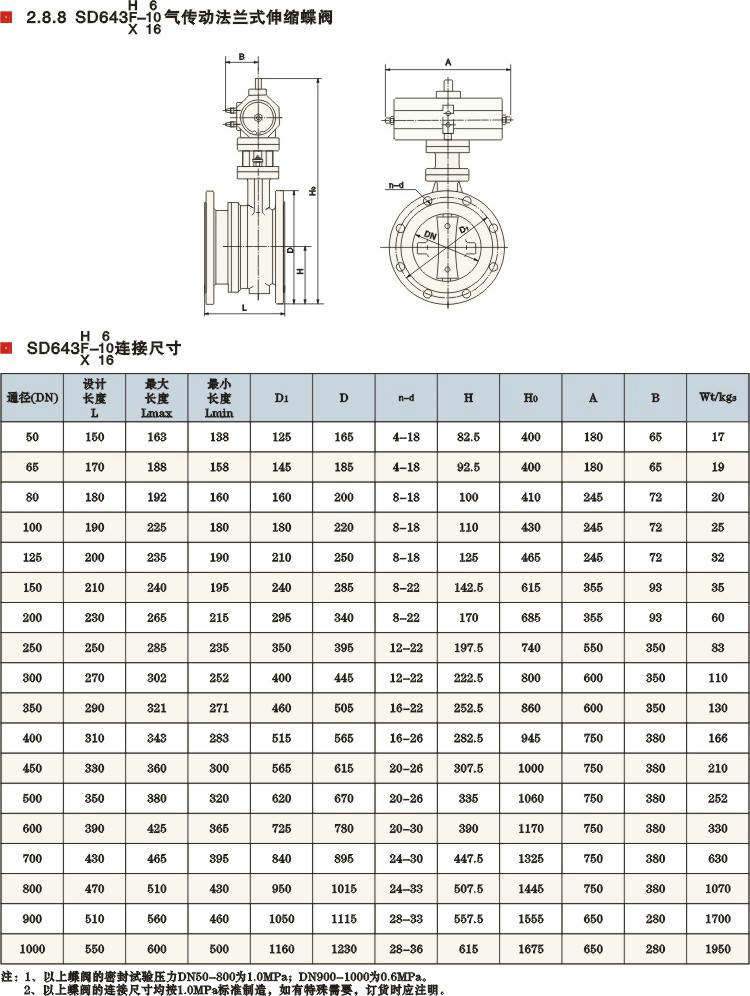

氣動伸縮蝶閥相關尺寸圖:
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
