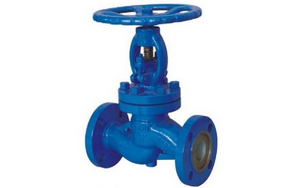

陶瓷截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,陶瓷截止閥售前、售中、售后專業服務。

  產品名稱: 陶瓷截止閥   產品型號: J41TC
  驅動方式: 手動,電動   連接形式: 法蘭
  結構形式: 陶瓷   密封結構: 硬密封
  壓力范圍: 0.6MPa-1.6MPa   公稱通徑: DN15-200
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

陶瓷截止閥概述:

J41TC陶瓷截止閥充分利用陶瓷綜合理論與實際使用,多比金屬性能特點。該閥密封面多采用陶瓷,由于陶瓷抗擦傷性能好,在使用過程介質有少量顆粒也不會擦傷密封,所以使用壽命長等特點。適用于石油、化工、礦山、冶金、電力行業等各種工況的管路上,切斷或接通管路介質。特別是用于排灰、排渣系統,放料、排污系統中,其使用壽命比普通合金密封面閥門幾倍。
J41Tc陶瓷截止閥結構特點及工作原理
J41Tc陶瓷截止閥體通道和內腔鑲裝及噴涂陶瓷襯里,可與陶瓷襯里管道連接組成耐磨管路系統,用于排灰排渣及放料排污系統可有效地延長系統的使用壽命;閥瓣、閥座密封面采用工程陶瓷材料,耐磨、耐高溫、耐腐蝕、抗擦傷性能,其使用壽命比普通合金材質密封面高幾倍以上;密封可靠、性能可靠、造型美觀、互換性好。適合各種領域使用。
(一)J41Tc陶瓷截止閥工作原理
J41Tc陶瓷截止閥靠旋轉手輪,使閥桿上升和下降帶動閥瓣作平行于介質流向的直線移動,起到啟閉的目的。手輪按順時針方向旋轉,工作介質由閥瓣下方通道進入,此時,該施加的密封力。

陶瓷截止閥主要零部件材料:

 序號

 名稱

 材料

 序號

 名稱

 材料

 1

閥體

 WCB

 6

填料

柔性石墨

 2

閥座

 結構陶瓷

 7

 填料壓蓋

 WCB

 3

密封圈

 結構陶瓷

 8

 螺母

黃銅

 4

閥辨

 A105N

 9

 手輪

 Qt400

 5

 閥桿

 2Cr13

 10





陶瓷截止閥應用規范:

 設計與制造

 GB/T 12235

連接端尺寸

 結構長度

 GB/T 12221

 法蘭尺寸

 JB79.1

檢驗與試驗

 GB/T 9092

 材料

 碳鋼

 GB/T 12229

 不銹鋼

 Gb/T 12230

 標志

 Gb/T 12220

 供貨

 JG/T7928

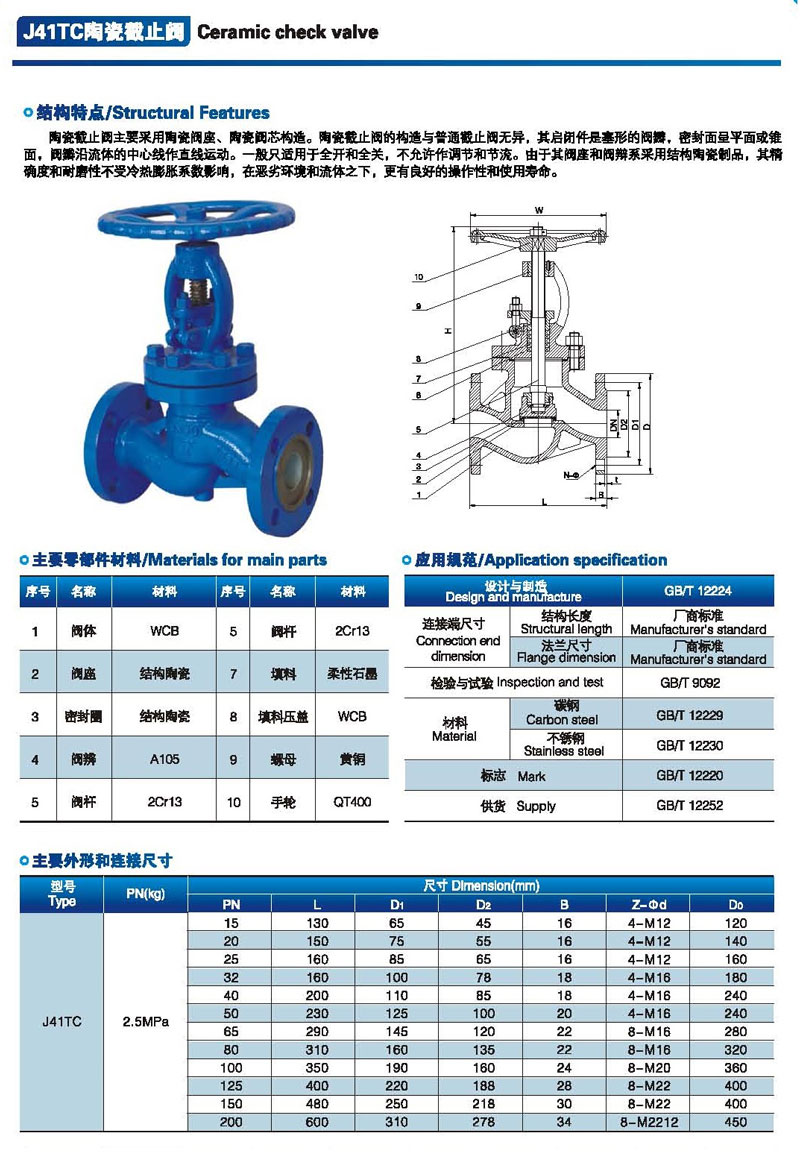

陶瓷截止閥,J41TC陶瓷截止閥參數尺寸結構圖:陶瓷截止閥,J41TC陶瓷截止閥參數尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。



相關產品:陶瓷排渣閥 更多相關產品:氣動陶瓷刀閘閥
