法蘭式截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,法蘭式截止閥售前、售中、售后專業服務。

  產品名稱: 法蘭式截止閥   產品型號: J41H/W/Y
  驅動方式: 手動   連接形式: 法蘭
  結構形式: 截止   密封結構: 硬密封
  壓力范圍: 1.6MPa-16.0MPa   公稱通徑: DN15-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

法蘭式截止閥產品介紹:
J41H法蘭式截止閥適用于公稱壓力PN1.6~16.0Mpa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動、氣動等。

法蘭式截止閥,J41H法蘭式截止閥產品結構特點

1.產品按國家標準GB12235,結構合理,密封可靠,性能可靠、造形美觀。2.閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨。3.閥桿經調質和表面氮化處理,有好的搞腐蝕性和抗擦傷。4.可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。5.閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,倒密封可靠,填料更換和維修可在不停機情況下進行,方便快捷不影響系統運行。

法蘭式截止閥產品特點

1、結構簡單,制造和維修比較方便
2、工作行程小,啟閉時間短
3、密封性好,密封面間磨擦力小,壽命較長

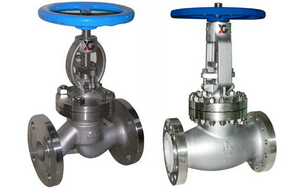

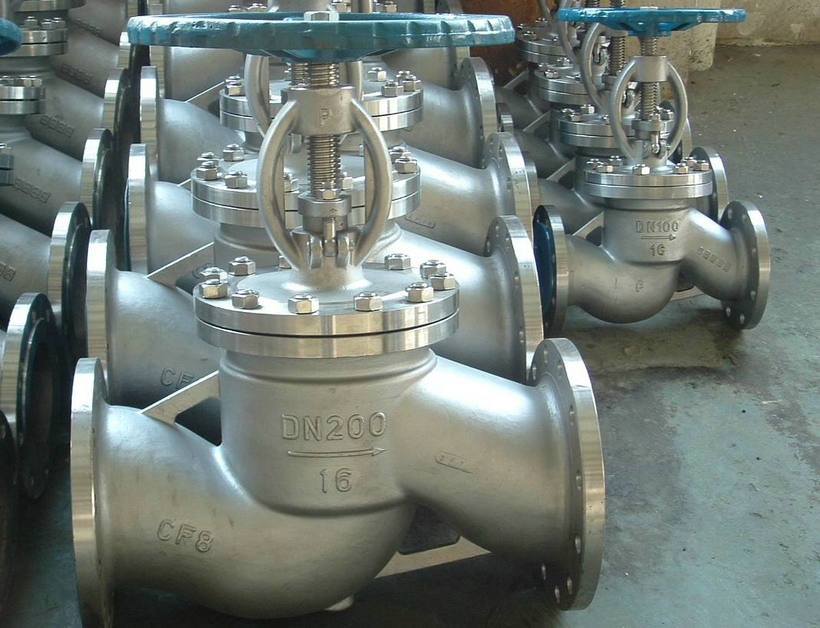

法蘭式截止閥實物圖片

法蘭式截止閥實物圖片

法蘭式截止閥,J41H法蘭式截止閥執行標準

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

法蘭式截止閥性能參數

型號 J41H-16C~160C J41Y-16C~160C J41W-16P~160P
工作壓力(MPa) 1.6~16.0
適用溫度(℃) ≤425 ≤150
適用介質 水、蒸汽、油品 弱腐蝕性介質
材料 閥體、閥蓋 碳素鋼 鉻鎳鈦不銹鋼
閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼
密封面 堆焊鐵基合金 堆焊硬基合金 本體材料
填料 石棉石墨、柔性石墨、聚四氟乙烯

法蘭式截止閥壓力試驗MPa

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0
上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
氣密封試驗 0.4-0.7

法蘭式截止閥主要零件材料及性能

體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr
STL
本體材料
尼龍
增強柔性石墨
1Crl3/柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
柔性石墨
增強柔性石墨
SFB-260
SFP-260
≤425 水、蒸汽、油品
WC1 38CrMoAI
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類

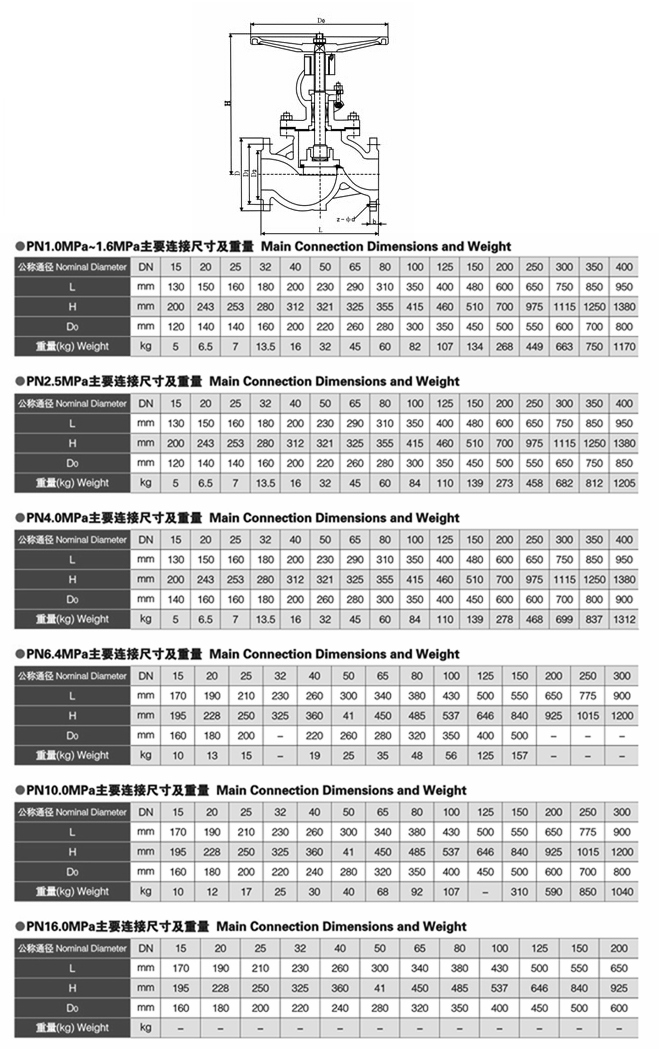

法蘭式截止閥,J41H法蘭式截止閥參數尺寸結構圖:

法蘭式截止閥參數尺寸結構圖



法蘭式截止閥參數尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
