美標波紋管截止閥產品主要特點:
WJ41美標波紋管截止閥波紋管密封采用不銹鋼或 Inconel 材料制造,結構設計合理，耐疲勞，使用壽命長。溫度-29-350℃壓力150LB-1500LB 美標波紋管截止閥，其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏；
開關無摩擦,密封不易磨損,啟閉力矩小。這種截止閥采用的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足嚴格的泄漏等級要求。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。
美標波紋管截止閥結構特點：
1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計（波紋管+填料）,保證閥桿的零泄漏。沒有流體損失,降低能源損失,提高工廠設備安全。并符合密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
4、雙層波紋管、維修方便波紋管密封閥桿、雙重密封 位置指示、無升降手輪
美標波紋管截止閥應用:
適用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等行業.
適用介質:高溫導熱油、蒸汽、冷熱水、氯氣等相關液體、氣體。

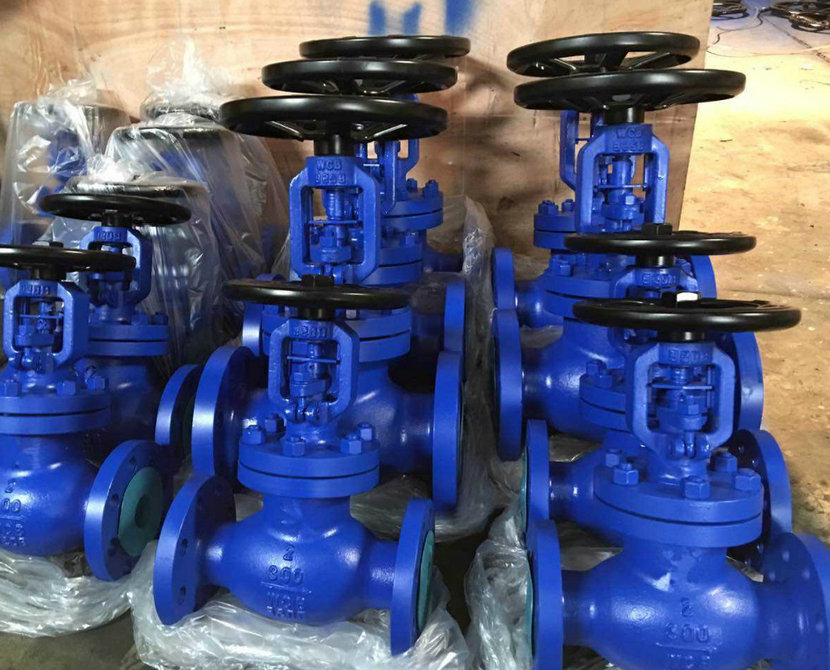

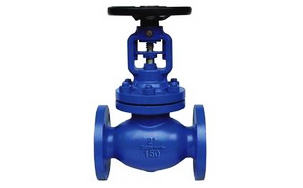

美標波紋管截止閥實物圖片
美標波紋管截止閥技術規范
|
結構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
設計標準 |
ASME B16.10、BS1873 |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598 |
美標波紋管截止閥實物圖片檢驗標準
|
公稱壓力（LB） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
150 |
3.0 |
2.2 |
≤550℃ |
水、蒸汽、油品、氣體等 |
|
300 |
7.5 |
5.5 |
|
600 |
15.0 |
11.0 |
|
900 |
22.5 |
16.5 |

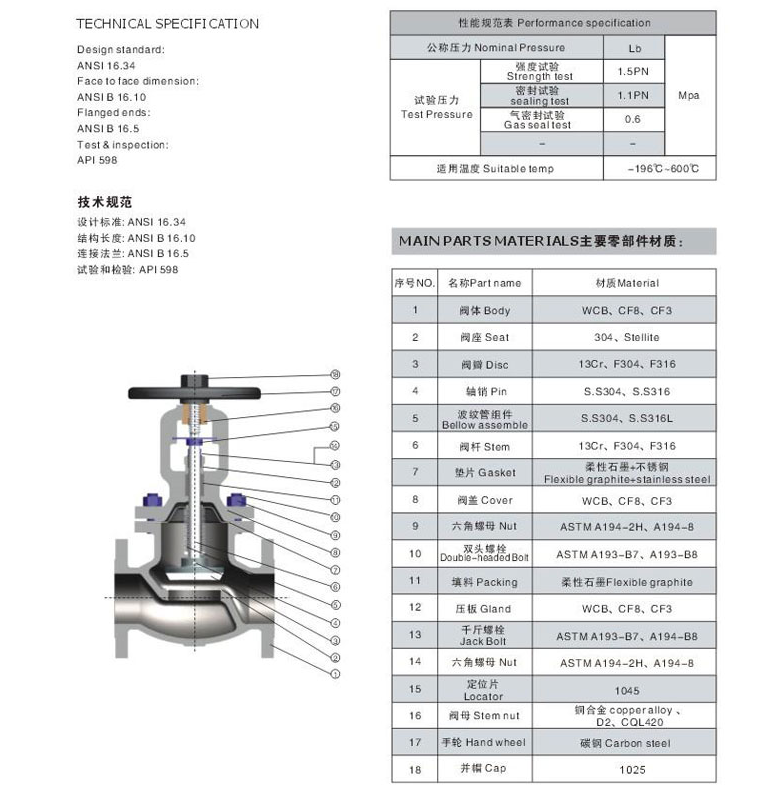

美標波紋管截止閥實物圖片主要零件材質
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
WCB、CF8、CF3 |
|
2 |
閥瓣disc |
2CR13、SS304、SS316 |
|
3 |
軸銷hinge pin |
SS304、SS316 |
|
4 |
波紋管組件bellows combination |
SS304、SS316L |
|
5 |
閥蓋bonnet |
WCB、SS304、SS316 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
壓套gland |
25#、304、316 |
|
8 |
定位片locator |
25#、304、316 |
|
9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
|
10 |
手輪hand wheel |
碳鋼carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黃銅brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片gasket |
柔性石墨+不銹鋼flexible graphite+stainless steel、PTFE |
|
16 |
閥桿stem |
2Cr13、SS304、SS316 |

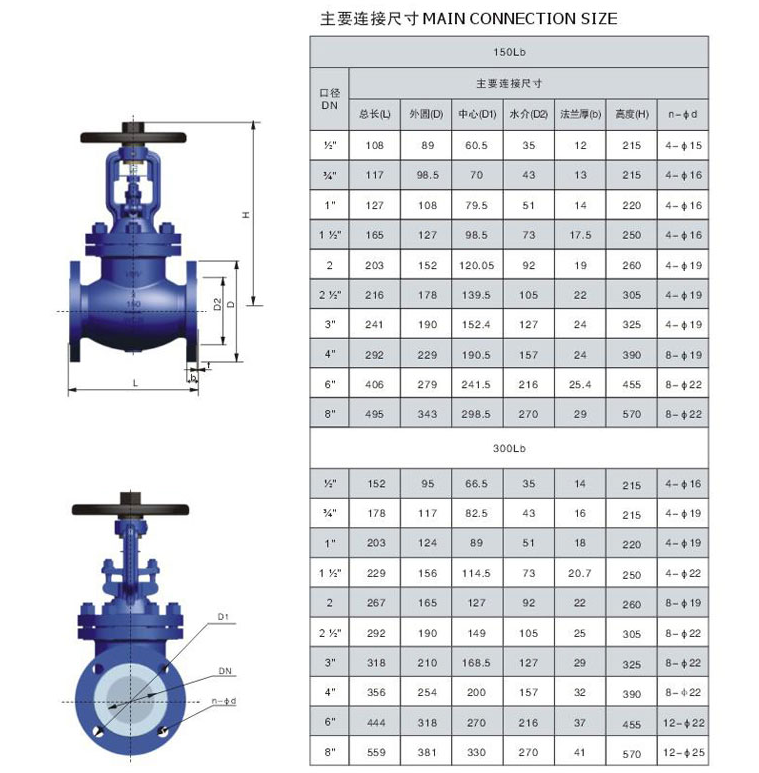

美標波紋管截止閥,WJ41美標波紋管截止閥參數尺寸結構圖:
