高溫高壓截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,高溫高壓截止閥售前、售中、售后專業服務。

  產品名稱: 高溫高壓截止閥   產品型號: J61Y/J961Y/J962Y/J561Y
  驅動方式: 手動,電動   連接形式: 焊接,法蘭
  結構形式: 截止   密封結構: 自密封
  壓力范圍: 1.6MPa-42.0MPa   公稱通徑: DN6-300
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

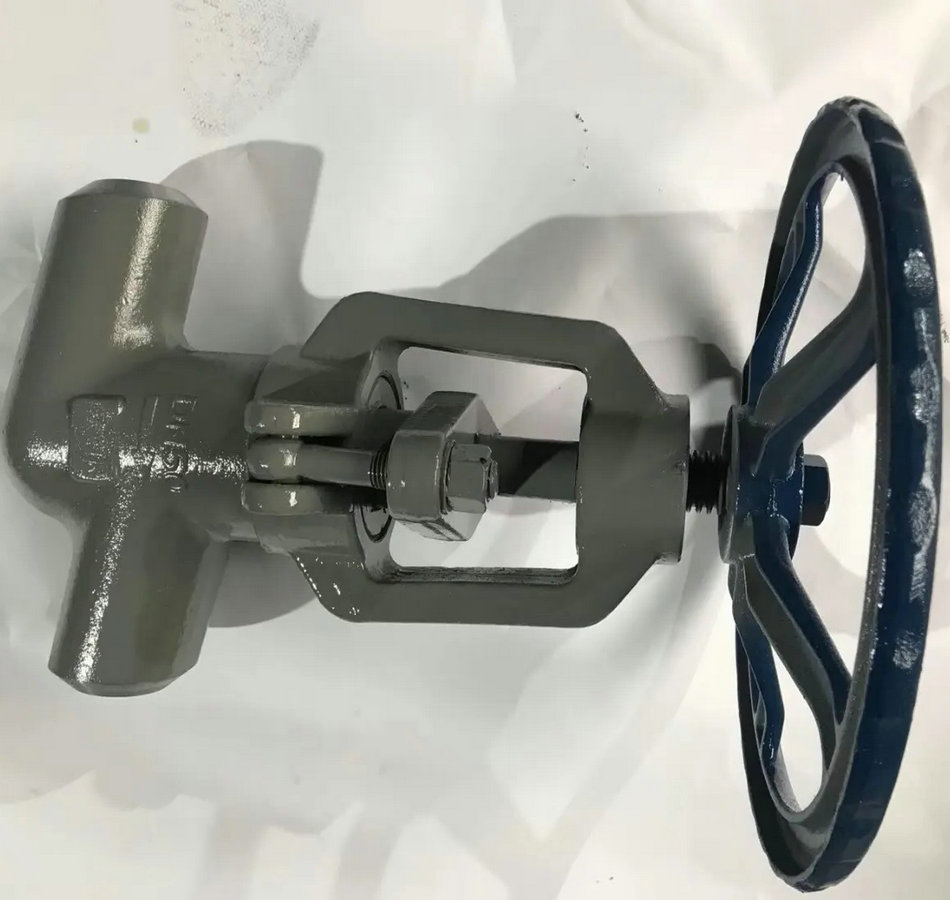

高溫高壓截止閥高清實物圖片

高溫高壓截止閥產品介紹:

J61Y/J961Y/J962Y/J561Y高溫高壓焊接截止閥結構形式與用途:
1,操作傳動方式有:手動、正、傘齒輪傳動、電動、氣動等.訂貨時請注明傳動方式。
2、焊接連接的截止閥適用于公稱壓力PN1.6-32MPa,及 P54/100V-P57/170V,工作溫度≤540℃(其中P57/170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上,切斷和接通管路介質。適用介質為:水、蒸汽、油品、酸性介質等。
3、符合國內外標準的要求,閥門中腔采用壓力自緊式密封結構,支管兩端為焊接結構,焊接坡口可按標準或用戶要求配接,密封可靠、性能好、造型美觀。
4、閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、閥桿經調質及表面氮化處理,有好的抗摩擦性和抗腐蝕性,閥門在運行時開啟不經閥桿外漏,同時可更換閥桿調料。
6、中大口徑可采用內旁通結構并設置滾動軸承與推力軸承、開關靈活,啟閉輕松。
7、電動截止閥配有Dzw系列閥門電動裝置,具有殼體小,重量輕,功能全,外形美觀等特點,并可與程控電腦配套使用.
程控電腦配套使用,也可按用戶要求選配電動裝置。

高溫高壓截止閥制造驗收技術標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

高溫高壓截止閥實物圖片

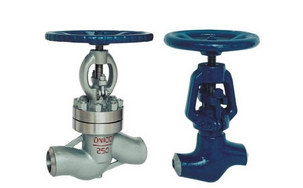

高溫高壓截止閥高清實物圖片

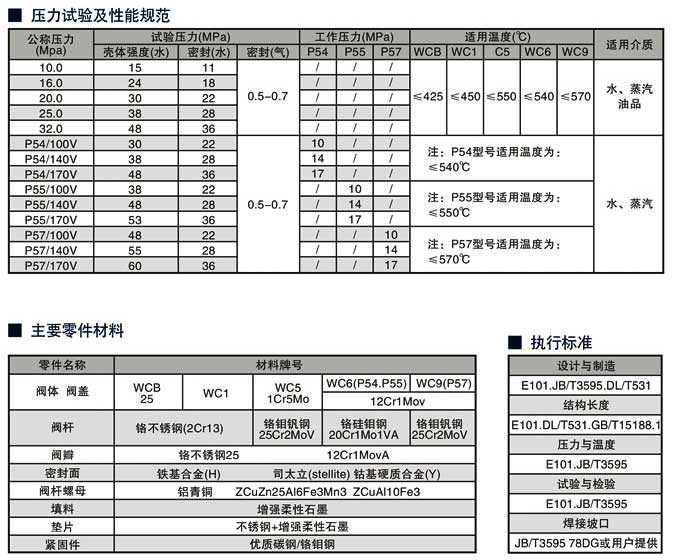

高溫高壓截止閥主要性能和使用規范

產品型號 公稱壓力(MPa) 試驗壓力(MPa) 工作壓力(MPa) 公作溫度℃ 適用介質
殼體強度 密封 P54 P55 P57
J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
J61H(Y)-200 20 30 22 / / /
J61H(Y)-250 25 38 28 / / /
J61H(Y)-320 32 48 36 / / /
J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V 25 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤550
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17

高溫高壓截止閥標準與規范

設計與制造 結構長度 壓力 – 溫度 試驗標準
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

高溫高壓截止閥主要零件材料

零件材料 材料牌號
閥   體 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
閥   蓋 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
閥   瓣 WCB   A105 WC6  25Cr2MoV WC9 25Cr2MoV
閥   桿 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
閥   座 25 + STL 304 304
密封環 ( 墊 片 ) 增強柔性石墨 / 軟鋼
填   料 增強柔性石墨
閥 桿 螺 母 ZCuAl10Fe3 / D2

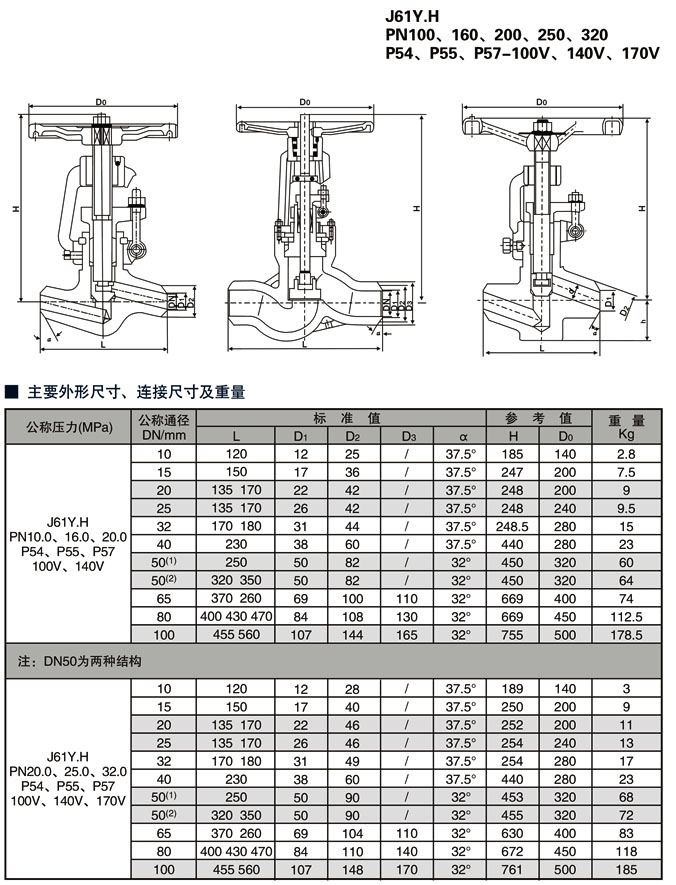

高溫高壓截止閥,J61Y高溫高壓焊接截止閥尺寸結構圖:

高溫高壓焊接截止閥尺寸結構圖

高溫高壓焊接截止閥尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
