氣動截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動截止閥售前、售中、售后專業服務。

  產品名稱: 氣動截止閥   產品型號: J641H
  驅動方式: 氣動   連接形式: 法蘭
  結構形式: 截止   密封結構: 硬密封
  壓力范圍: 1.6MPa-16.0MPa   公稱通徑: DN50-500
  常用材質: 鑄鋼,不銹鋼   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動截止閥產品介紹:

J641H氣動截止閥本閥采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮?dú)。結構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。

 氣動截止閥結構特點

1、選材,符合國內、外相關標準,結構合理,造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
4、閥桿經調質及表面氮化處理,有好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
6、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。

工作原理使用壓縮空氣作為動力源的閥門大部分采用遠程控制,由主控室手動或自動觸發動作指令,使進、排氣電磁閥動作,向執行機構內供、排壓縮空氣。壓縮空氣作用在活塞或隔膜上,閥門動作的摩擦力和閥桿上的彈簧彈力,從而壓下(對于失氣開閥門)或提起(對于失氣關閥門)閥桿,帶動閥芯上下動作,使閥門打開或關閉。

氣動截止閥產品特點

1、雙作用氣缸操作方便、靈活。
2、密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。

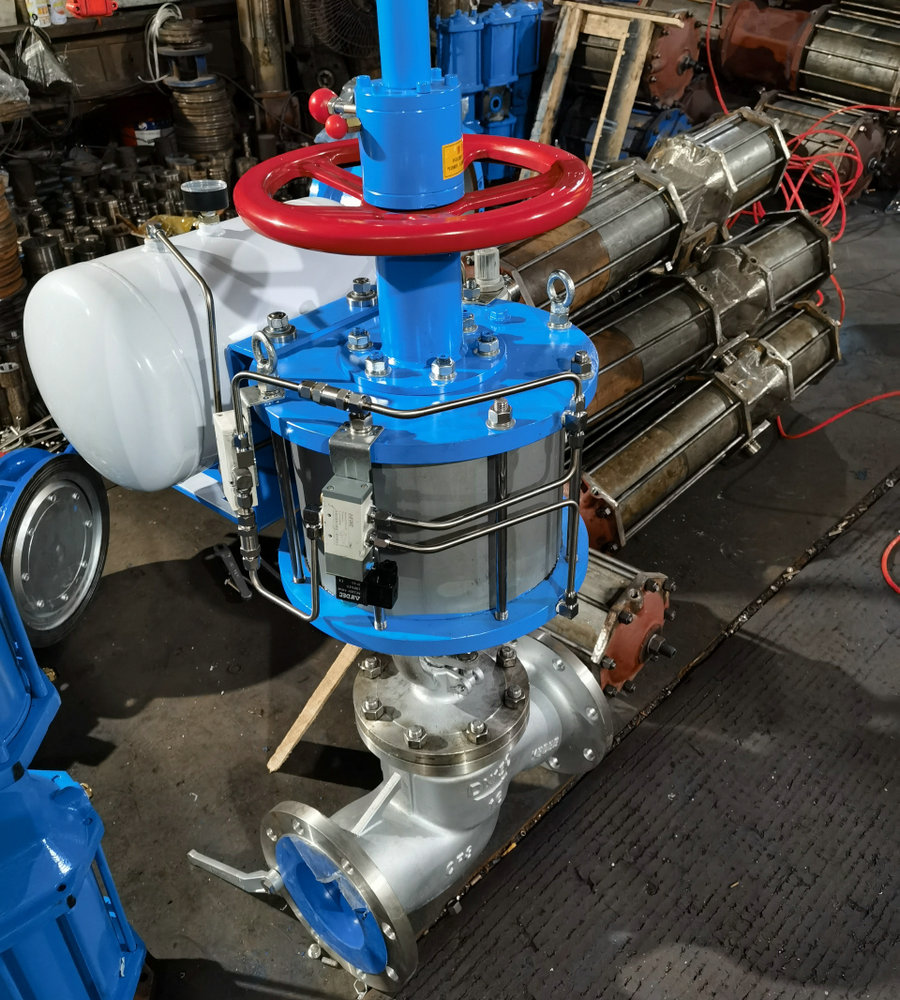

氣動截止閥實物圖片:


氣動截止閥執行標準

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

氣動截止閥主要零件材料及主要用途

閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12
Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12
lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸
200
ZG00Crl7Nil4M02 CF3M
Stellite12
Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液
200
ZGlCr5MO ZGlCr5MO
Stellite12
Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

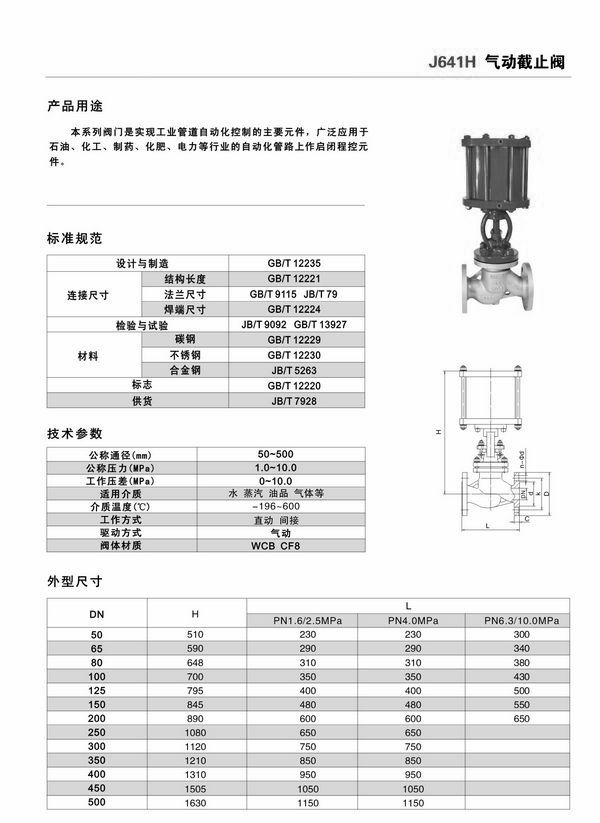

氣動截止閥,J641F氣動截止閥尺寸結構圖:

氣動截止閥尺寸結構圖
