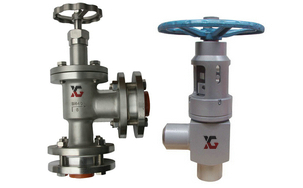

角式截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,角式截止閥售前、售中、售后專業服務。

  產品名稱: 角式截止閥   產品型號: J44H/J44W
  驅動方式: 手動   連接形式: 法蘭/焊接
  結構形式: 角式   密封結構: 硬密封
  壓力范圍: 1.6MPa-32.0MPa   公稱通徑: DN3-200
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

角式截止閥產品介紹:

J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業,城建等領域。

角式截止閥,J44H角式截止閥產品特點

1、結構簡單,制造和維修比較方便
2、工作行程小,啟閉時間短
3、密封性好,密封面間磨擦力小,壽命較長

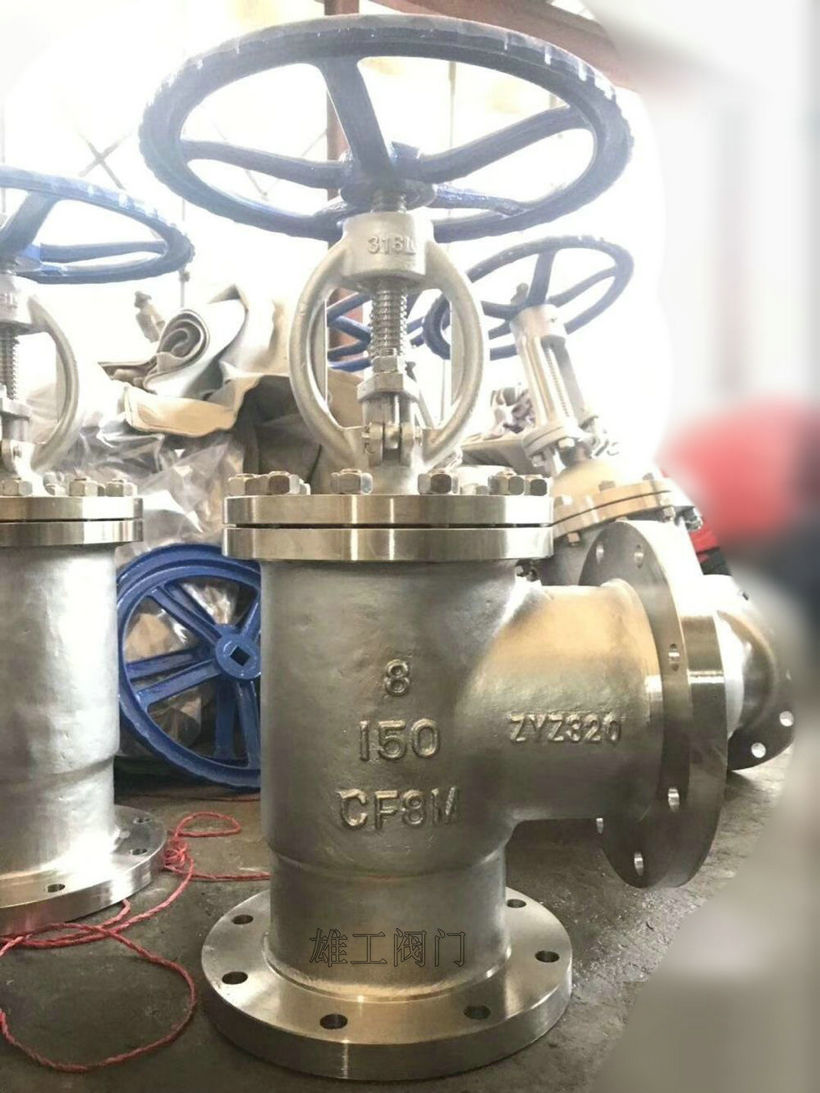

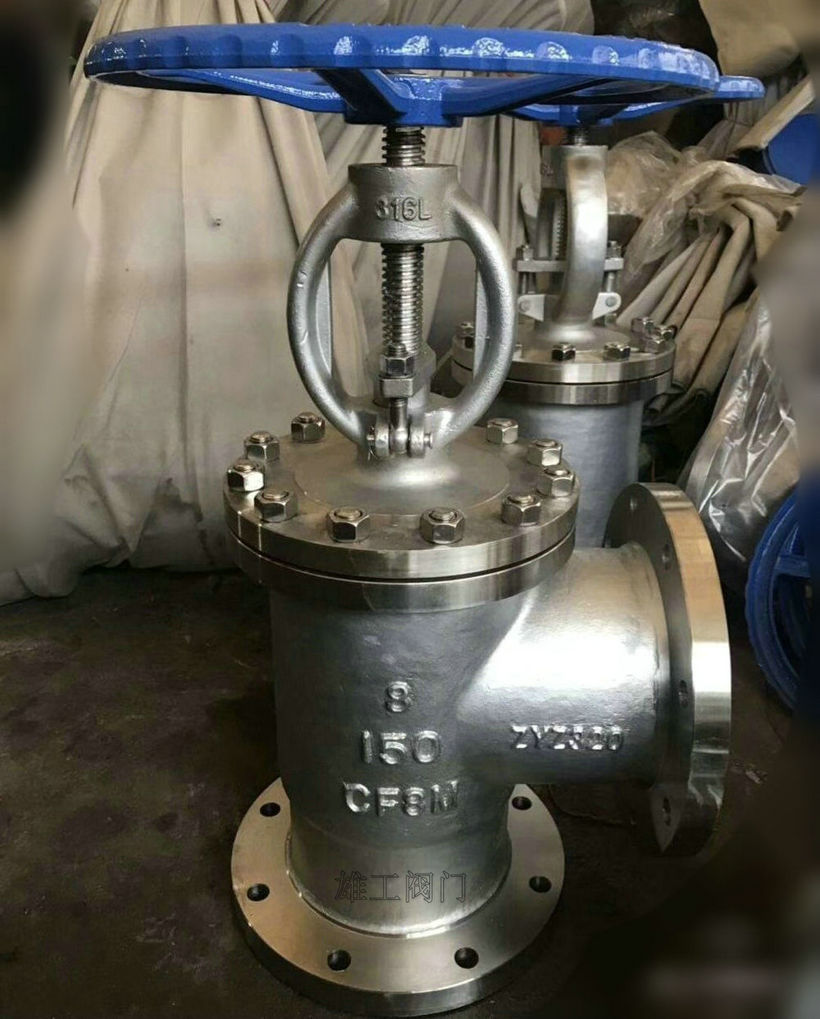

角式截止閥,J44H角式截止閥實物圖角式截止閥,J44H角式截止閥實物圖

角式截止閥,J44H角式截止閥應用規范

遵循規范 STANDARD
設計與制造 GB 12233/GB 12235
結構長度 GB 12221/JB96(長系列)
結構長度 GB78/JB79(GB、HG、SH)
壓力試驗 GB/T 13927
標志 GB 12220
供貨 GB/T12252

角式截止閥,J44H角式截止閥實物圖主要外形尺寸1.6MPa

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 2 1/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 2 1/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 2 1/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155

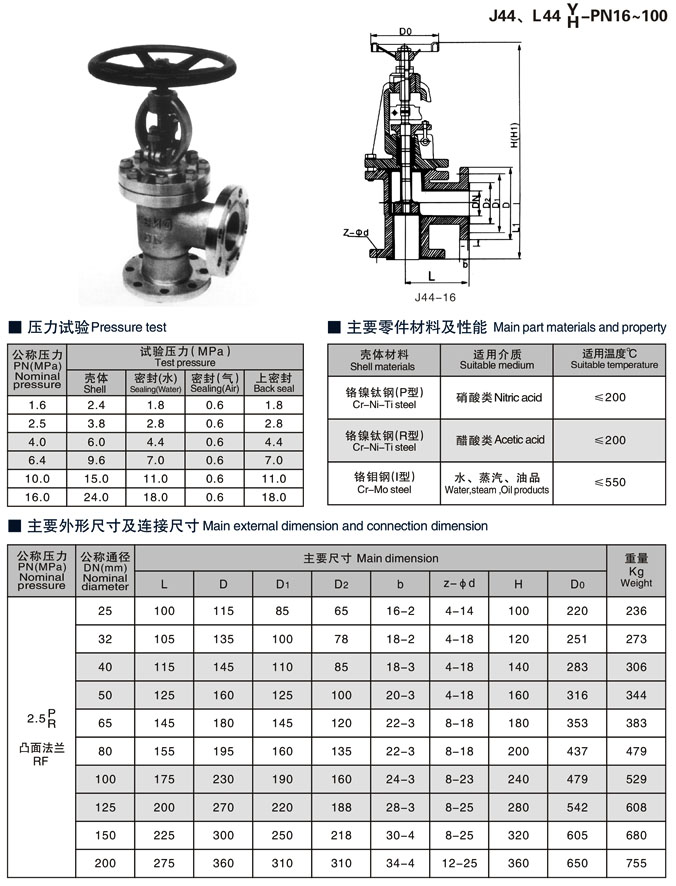

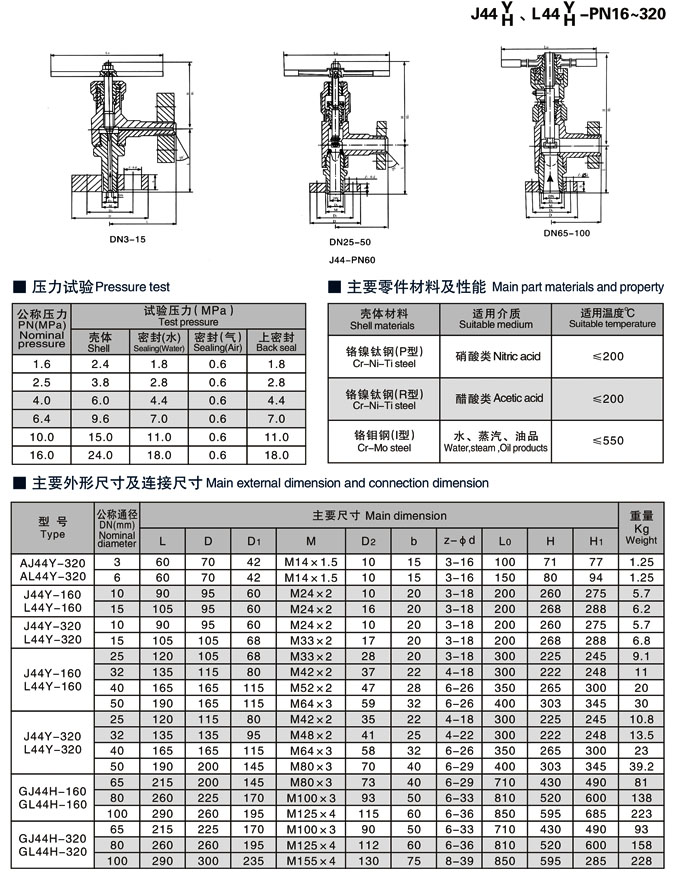

角式截止閥,J44H角式截止閥參數尺寸結構圖:

角式截止閥,J44H角式截止閥參數尺寸結構圖 角式截止閥,J44H角式截止閥參數尺寸結構圖
