氧氣截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氧氣截止閥售前、售中、售后專業服務。

  產品名稱: 氧氣截止閥   產品型號: JY41
  驅動方式: 手動   連接形式: 法蘭
  結構形式: 截止   密封結構: 硬密封,OTFE
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN15-500
  常用材質: 銅,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

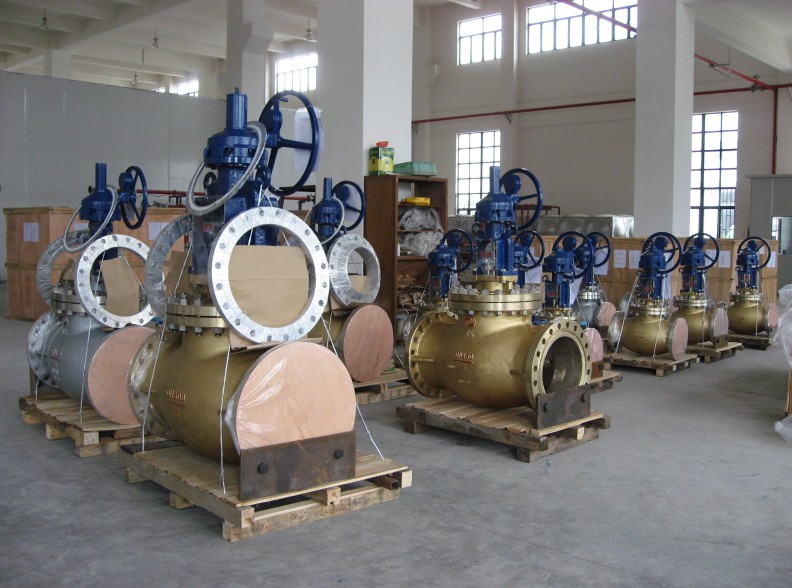

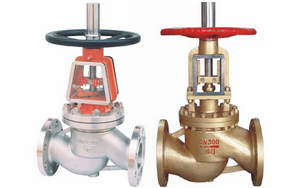

氧氣截止閥高清實物圖

氧氣截止閥產品介紹:
不銹鋼氧氣用禁油截止閥采用材質硅黃銅或不銹鋼鑄造而成,具有機械強度好,耐磨損、安全性好等。使用在氧氣管路上,具有的防爆阻燃性能,消除了氧氣管路上的不安全因素。
氧氣禁油截止閥產品特點
1、防燃阻火:主要部件的材質為阻燃性極好的銅合金,屬不可燃材料,即使與高速氣流中的固體粒子碰撞也不會產生火花。因此,本閥具有防燃阻火性能
2、安全可靠:本閥帶有防塵、防水、防油污裝置,所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施,填料材質為聚四氟乙烯,可確保使用時安全可靠。
全部零件采用嚴格的脫脂處理。性能規范
3、氧氣截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力da,所以閥桿的直徑要da,否則會發生閥桿頂彎的故障。
氧氣截止閥制造標準
●設計與制造:GB12235
●法蘭尺寸:GB9113
●結構長度:GB12221
●檢驗與實驗:GB/T13927

氧氣截止閥,不銹鋼氧氣截止閥結構特點
1、對于公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫,氧氣管網的安全運行,同時也減小了操作力矩。
2、介質流向:PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出),DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向,一方面足內旁通閥結構上的需要,另一方面由于介質壓力的作用使閥門的關閉力減小。
3、該閥設有導靜電安全裝置,可避免因靜電產生火花。
4、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。

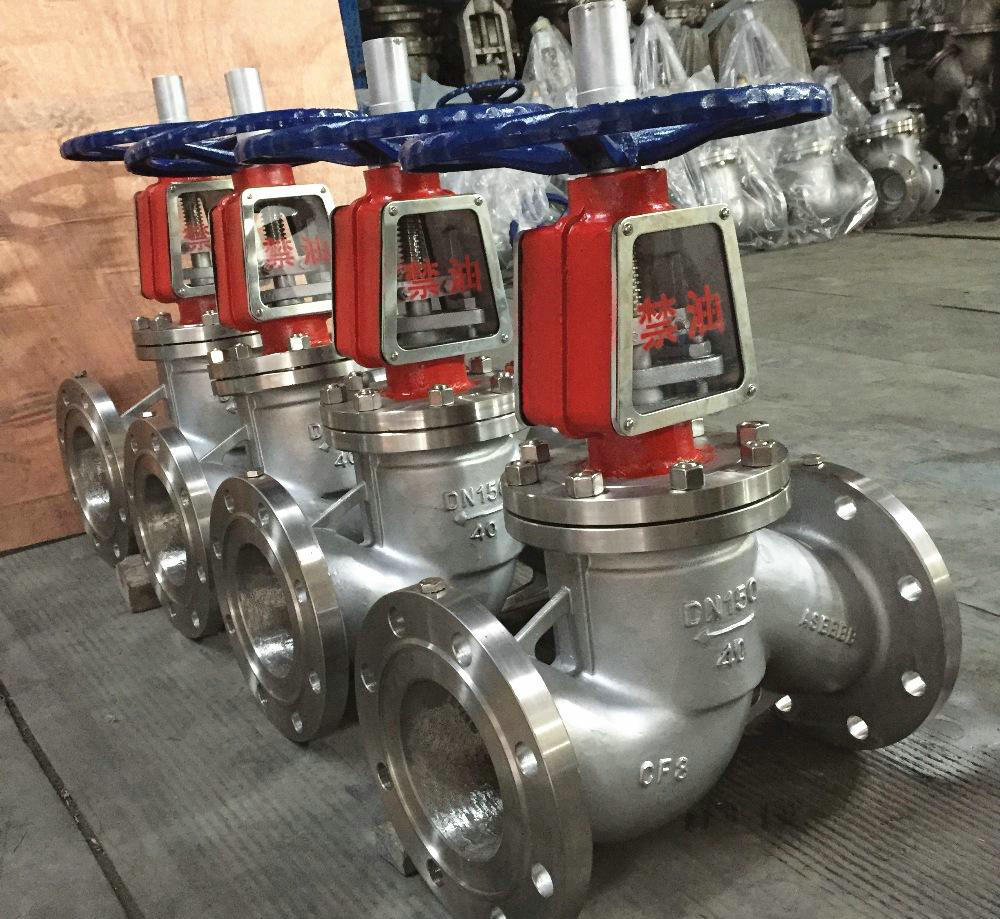

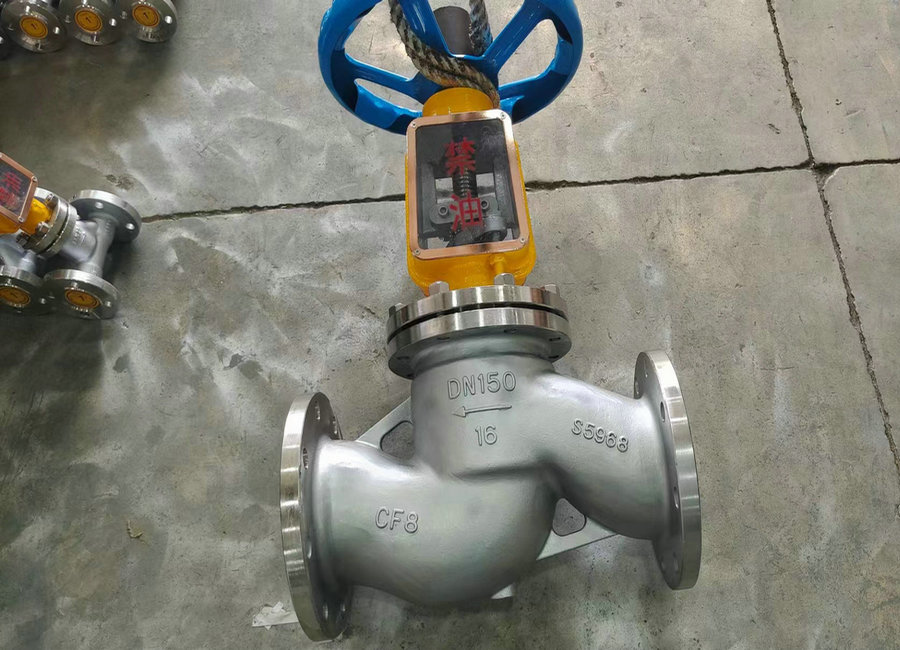

氧氣截止閥,不銹鋼氧氣截止閥實物圖片

氧氣截止閥實物圖氧氣截止閥實物圖

專用禁油截止閥性能規范

公稱壓力
PN
強度試驗壓力
MPa
氣密封試驗壓力
MPa
適用介質 適用溫度
氧氣 常溫
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0

氧氣截止閥,不銹鋼氧氣截止閥主要零件材料

零件名稱 材料
閥體、閥蓋、閥瓣 鑄鉻鎳鈦不銹鋼、銅合金
閥桿 鉻鎳不銹鋼
閥桿螺母 青銅

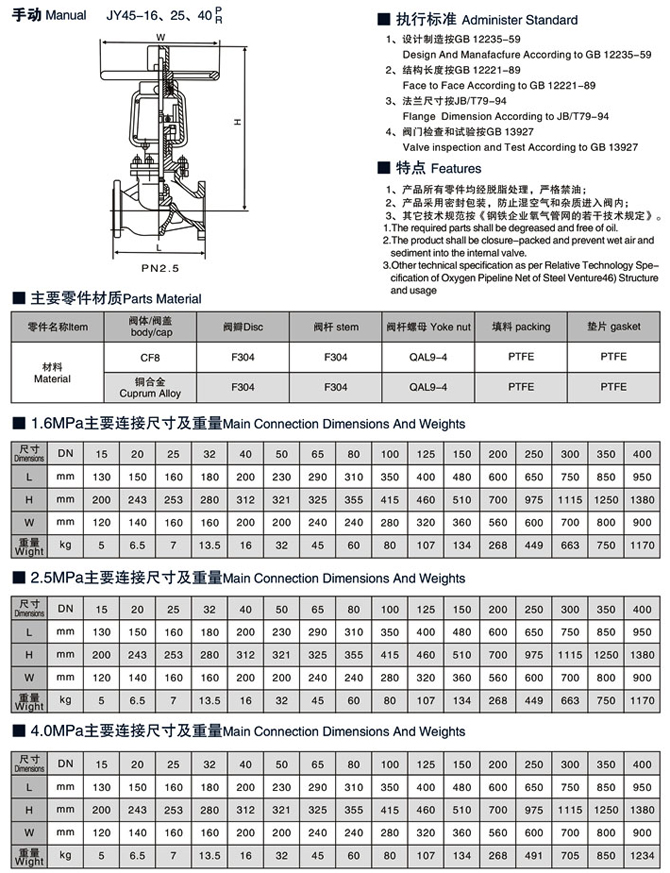

氧氣截止閥,不銹鋼氧氣截止閥尺寸結構圖:

氧氣截止閥尺寸結構圖

 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:氨用截止閥 更多相關產品:真空截止閥
