高壓截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,高壓截止閥售前、售中、售后專業服務。

  產品名稱: 高壓截止閥   產品型號: J41H,J61Y
  驅動方式: 手動,電動,氣動   連接形式: 法蘭,焊接
  結構形式: 截止   密封結構: 硬密封
  壓力范圍: 1.6MPa-32MPa   公稱通徑: DN10-500
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

高壓截止閥產品介紹:

J41H高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接,適用于高溫高壓場合。主要參數:公稱壓力:16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 570℃,主要用于鋼鐵、冶金、電廠、熱電等企業。

高壓截止閥具有以下幾點:
結構簡單,制造和維修比較方便。
工作行程小,啟閉時間短。
密封性好,密封面間磨擦力小,壽命長。


J61Y焊接高壓截止閥技術參數:

適用于公稱壓力PN20~32MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油 、化工 、水力 、火力電站各種系統的管路中,切斷或接通管路介質,適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。

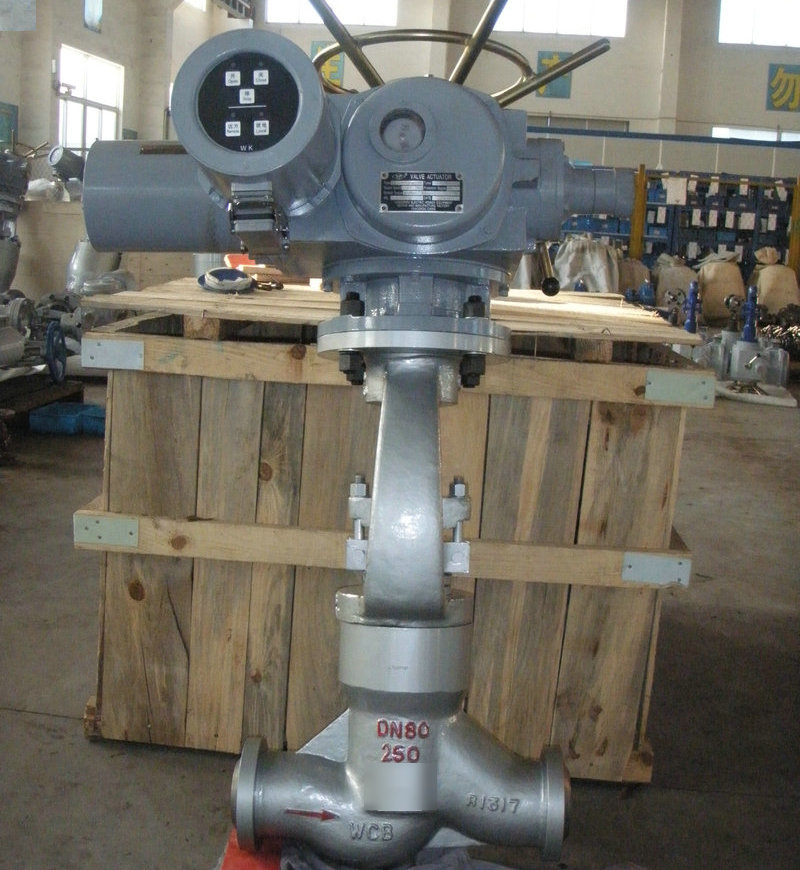

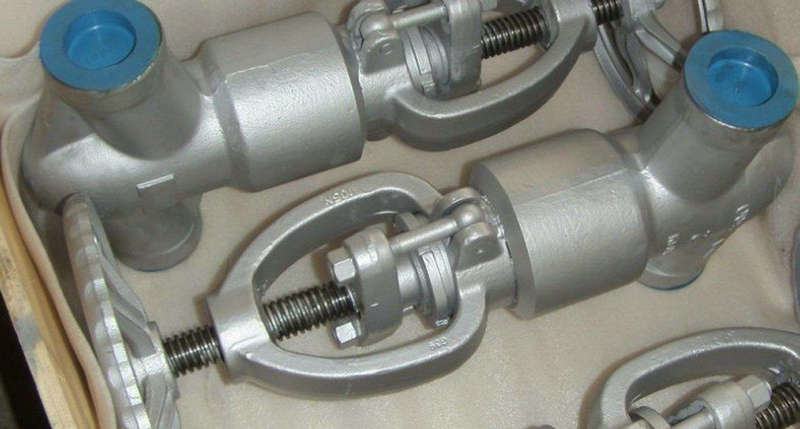

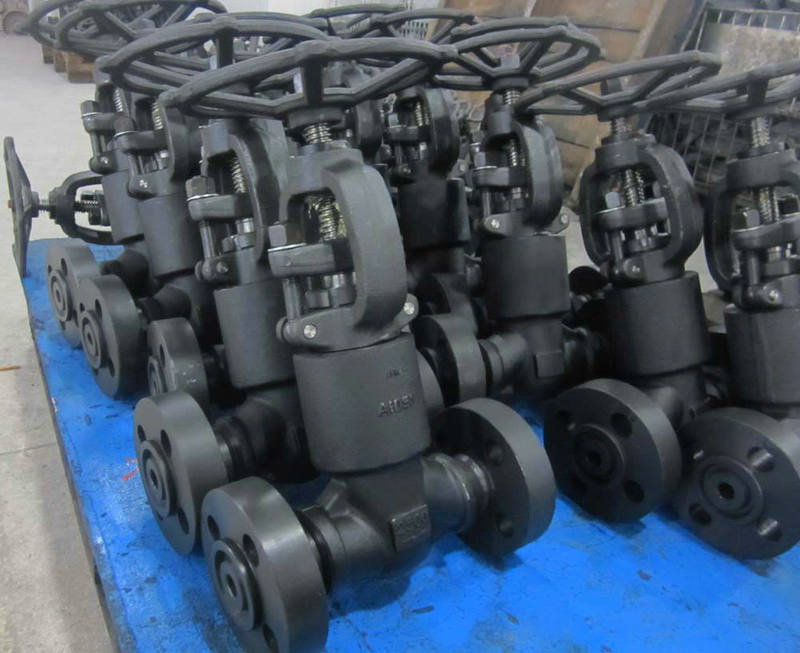

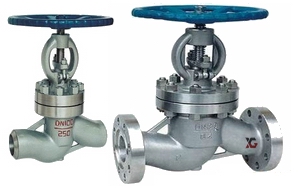

高壓截止閥實物圖:

高壓截止閥實物圖高壓截止閥實物圖電動高壓截止閥實物圖

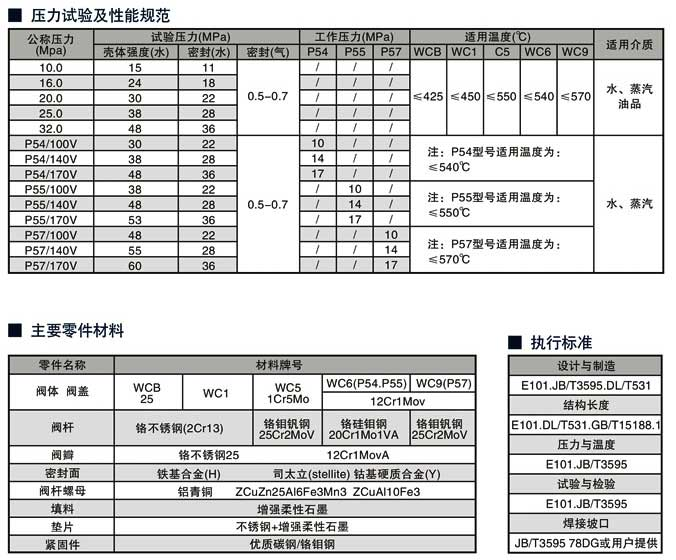

高壓截止閥標準與規范

設計與制造 結構長度 壓力 – 溫度 試驗標準
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

高壓截止閥 主要零件材料

零件材料 材料牌號
閥   體 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
閥   蓋 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
閥   瓣 WCB   A105 WC6  25Cr2MoV WC9 25Cr2MoV
閥   桿 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
閥   座 25 + STL 304 304
密封環 ( 墊 片 ) 增強柔性石墨 / 軟鋼
填   料 增強柔性石墨
閥 桿 螺 母 ZCuAl10Fe3 / D2

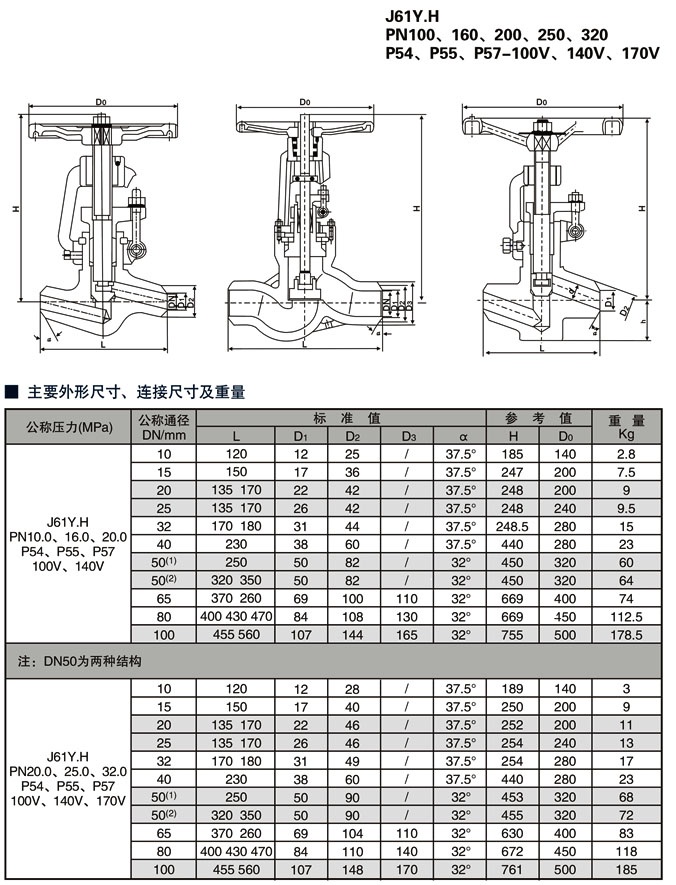

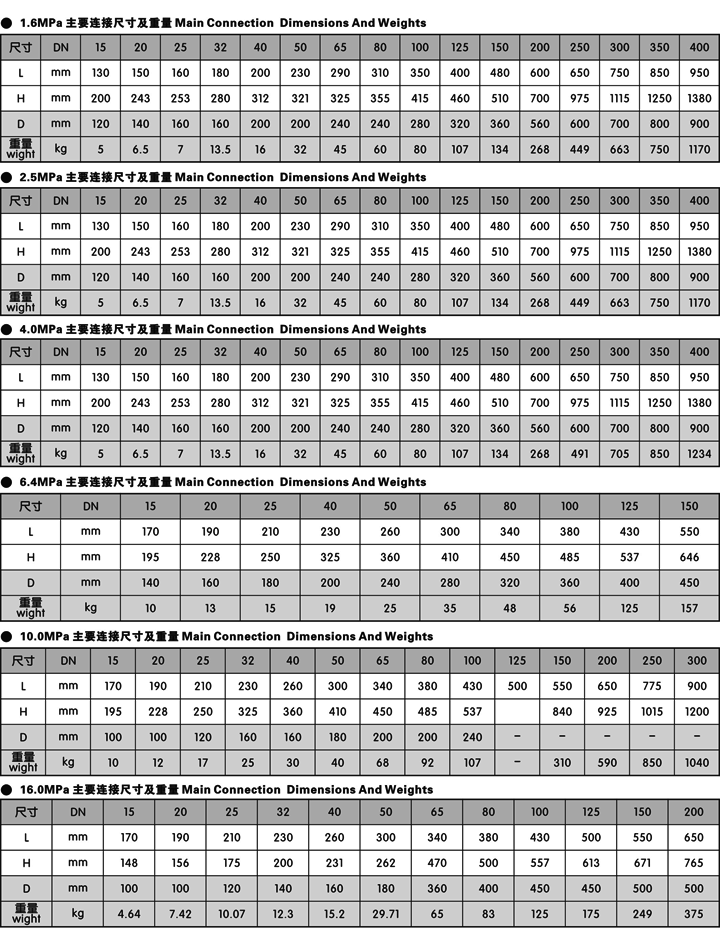

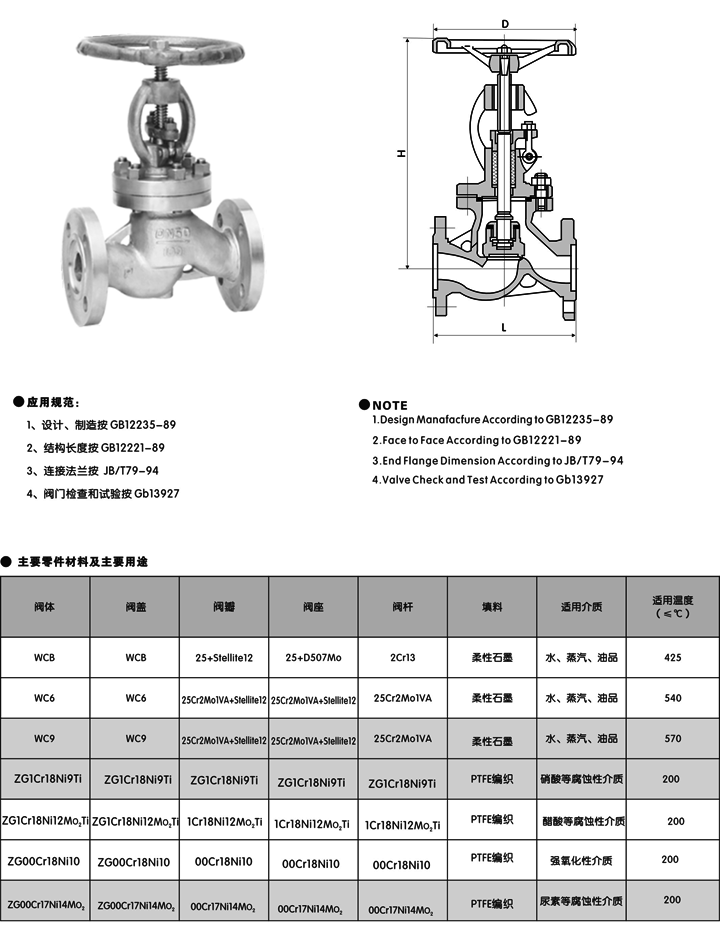

高壓截止閥,J41H高壓截止閥參數尺寸,結構圖:

高壓截止閥參數尺寸,結構圖

高壓截止閥參數尺寸,結構圖



高壓截止閥參數尺寸,結構圖



高壓截止閥參數尺寸,結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:電動截止閥 更多相關產品:高溫截止閥
