電動截止閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動截止閥售前、售中、售后專業服務。

  產品名稱: 電動截止閥   產品型號: J941H
  驅動方式: 電動   連接形式: 法蘭
  結構形式: 截止   密封結構: 硬密封
  壓力范圍: 1.6MPa-16.0MPa   公稱通徑: DN50-300
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

電動截止閥產品介紹:

J941H電動截止閥由電動執行機構或氣動執行機構和截止閥兩部分組成?刂迫_(kāi)和全關適用于公稱壓力PN1.6~16MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

電動截止閥產品特點
1、結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
2、密封面采用不銹鋼和硬質合金,使用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳功,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5、廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

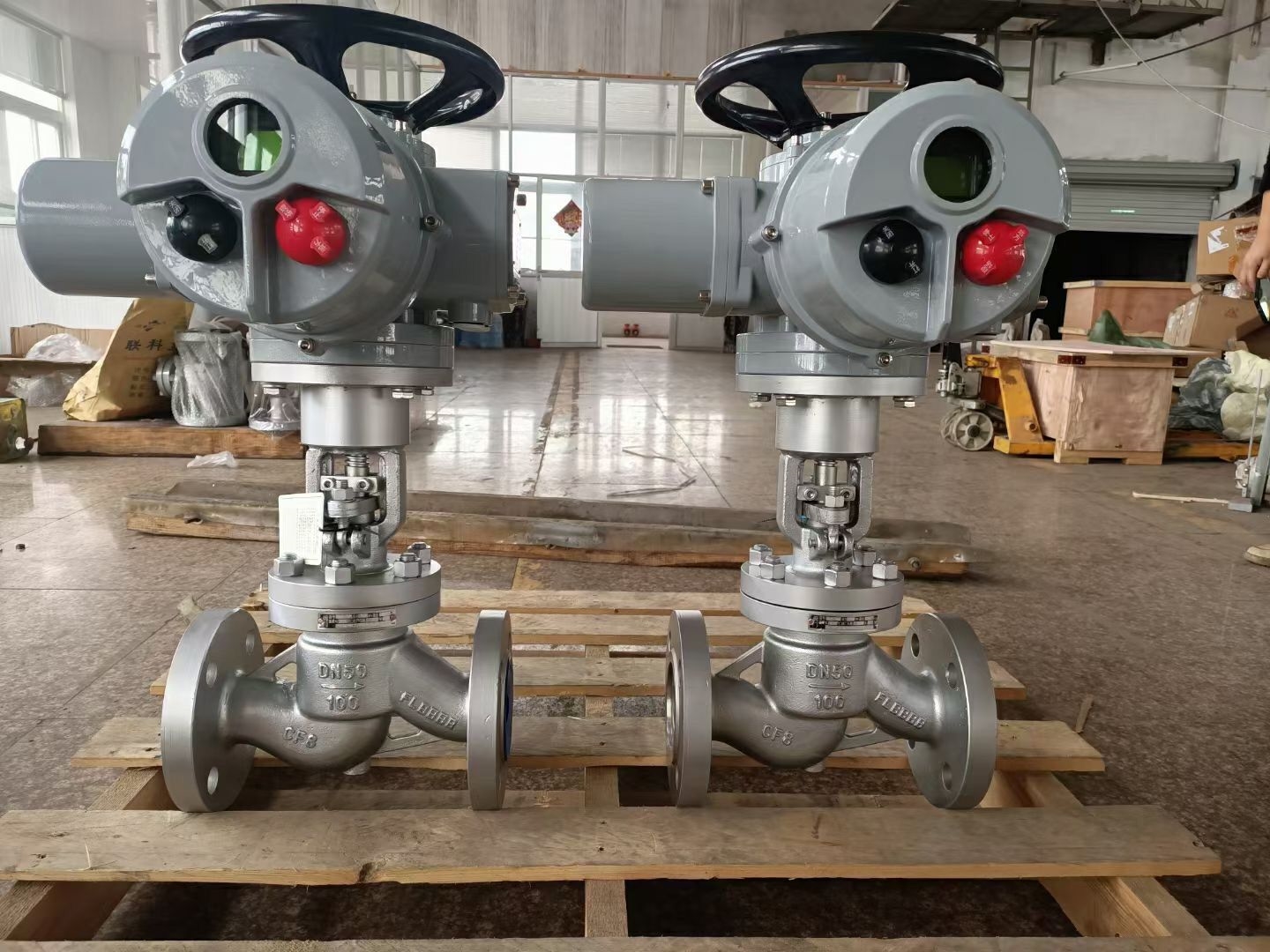

電動截止閥實物圖片

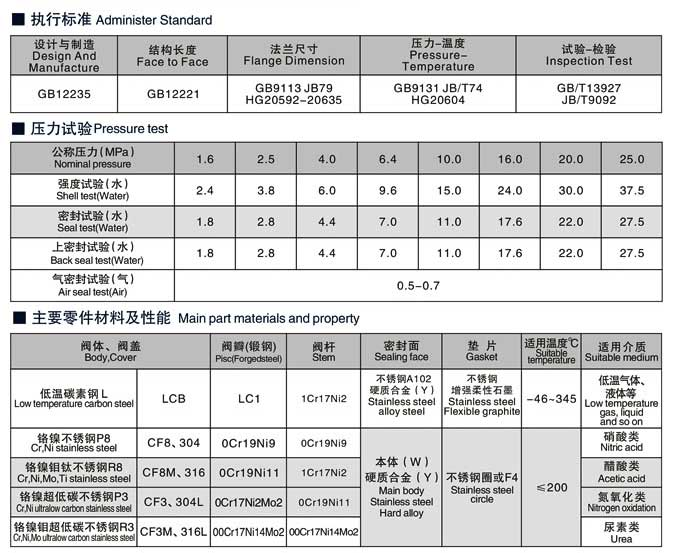

電動截止閥應用規范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

電動截止閥主要零件材料及主要用途

閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12
Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12
lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸
200
ZG00Crl7Nil4M02 CF3M+
Stellite12
Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液
200
ZGlCr5MO ZGlCr5MO+
Stellite12
Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

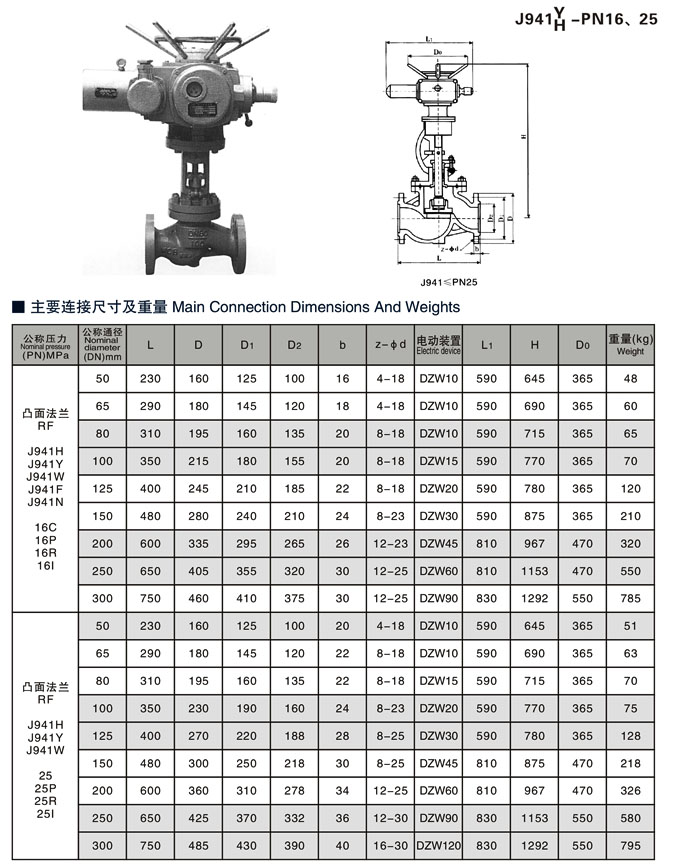

電動截止閥,J941H電動截止閥尺寸結構圖:

電動截止閥,J941H電動截止閥尺寸結構圖



電動截止閥,J941H電動截止閥尺寸結構圖



電動截止閥,J941H電動截止閥尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
