手動球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,手動球閥售前、售中、售后專業服務。

  產品名稱: 手動球閥   產品型號: Q41F
  驅動方式: 手動,渦輪,氣動,電動   連接形式: 法蘭,螺紋
  結構形式: 全通徑,縮徑   密封結構: 軟密封,金屬硬密封
  壓力范圍: 1.6MPa-16MPa   公稱通徑: DN15-250
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

手動球閥的工作原理是靠旋轉閥芯來使球閥暢通或閉塞。球閥開關輕便,體積小,可以做成口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。
手動球閥它的工作原理如下:
開啟過程
1在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥桿提升到位置,球體旋轉到全開位置。
關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

手動球閥適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度:-196~350℃
驅動方式:手動、氣動、電動、液動等。
公稱通徑:DN 15-250 1/2"~10"

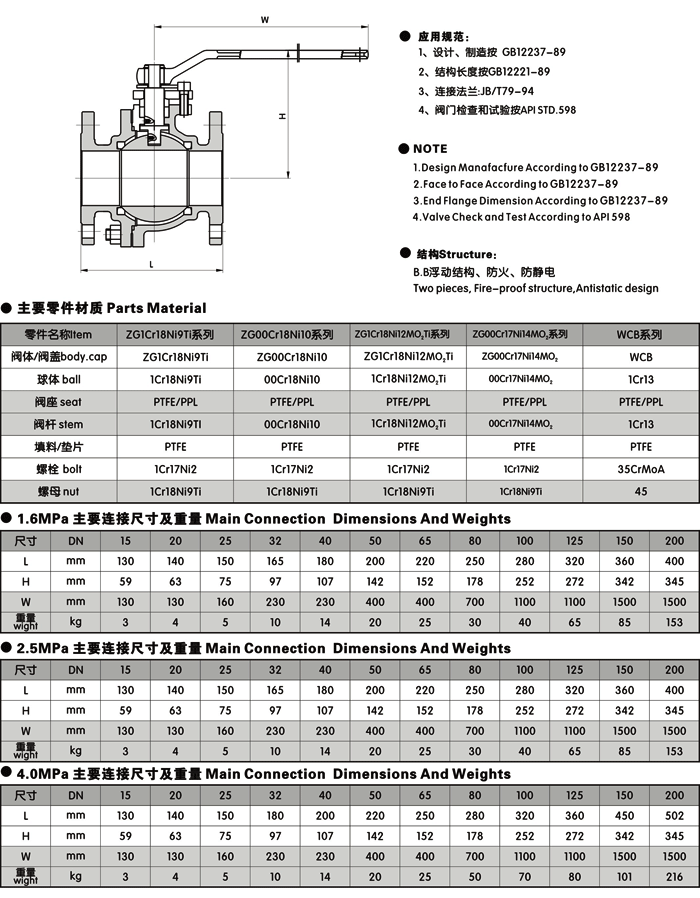

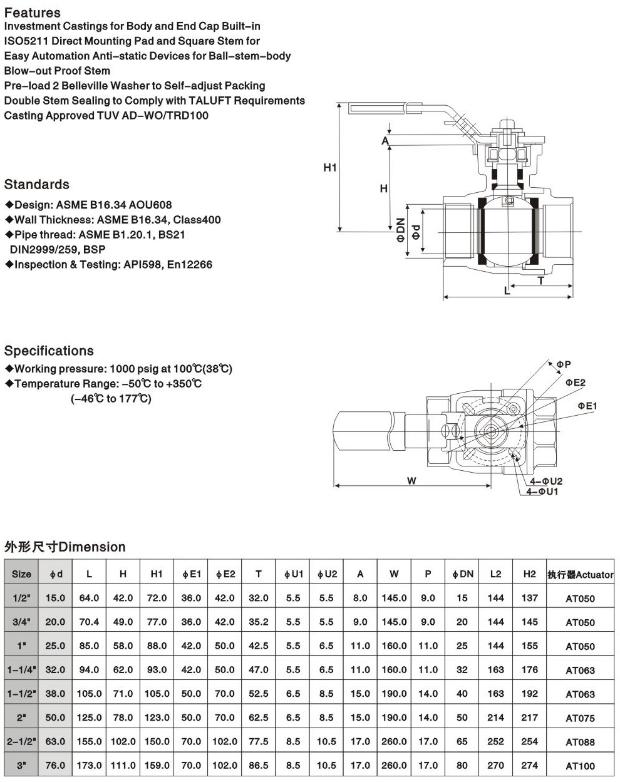

手動球閥,手動法蘭式球閥尺寸圖片:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復。
