日標球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,日標球閥售前、售中、售后專業服務。

  產品名稱: 日標球閥   產品型號: Q41F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: 浮動式,固定式   密封結構: 軟密封,硬密封
  壓力范圍: 10K-20K   公稱通徑: DN15-250
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

日標球閥,日標法蘭球閥:浮動球球閥結構,操作簡單,使用壽命長,關于結構方面的特點如下:
   (1)閥桿防飛出結構:當介質通過閥門,閥體中腔的壓力可能將閥桿推出。為防止這種情況發生,在閥桿下部設置一凸臺結構。這樣即使火災時,填料,止推軸承被燒損或其他原因引起填料等損壞,閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸,防止介質從損壞的填料部位處泄露。
   (2)防靜電裝置:當操作閥門時,由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦,會產生靜電電荷并聚積在球體行。為防止產生靜電火花,特在閥門上設置防靜電裝置,把產生的靜電導出(詳細說明請聯系本公司業務員)。
   (3)防火結構:浮動球閥閥座采用結構,當發生火災時,非金屬密封面材料燒毀時,金屬環利用彈簧的彈力推動閥座與球體吻合密封,從而阻止火勢蔓延和介質外流。
   (4)中部法蘭無外漏結構:閥體與左體的連接部位是靠墊片密封,為防止由于火災、高溫或震動等因素引起的該處密封泄露,特設計為閥體與左體金屬金屬接觸,形成止口法蘭,無外漏。
   (5)自動泄壓結構:當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化,從而出現中腔壓力異常升高時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥門的安全。

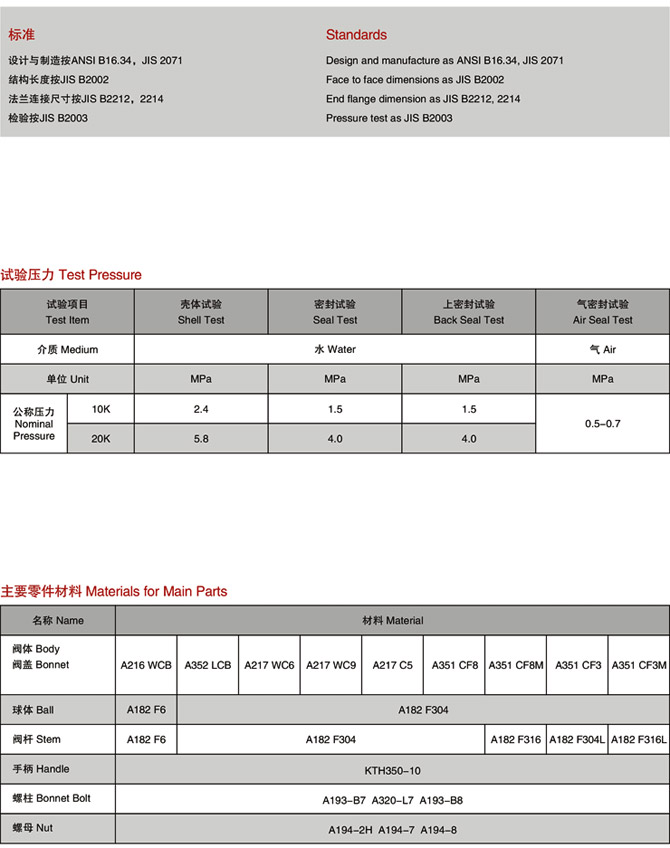

【一】日標球閥執行標準:
設計與制造按ANSI B16.34,JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212,2214
檢驗按JIS B2003

試驗壓力

試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質
單位 MPa MPa MPa MPa
公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0

 主要零件材料

名稱 材料
閥體
閥蓋
A216WCB A352 LCB A217 WC6 A217 WC9 A217C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球體 A182 F6 A182 F304
閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8

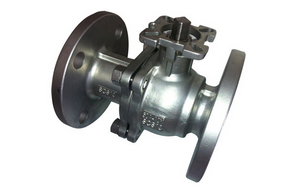

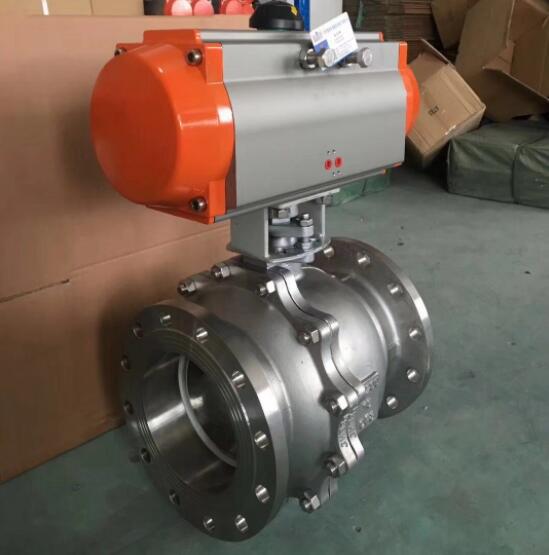

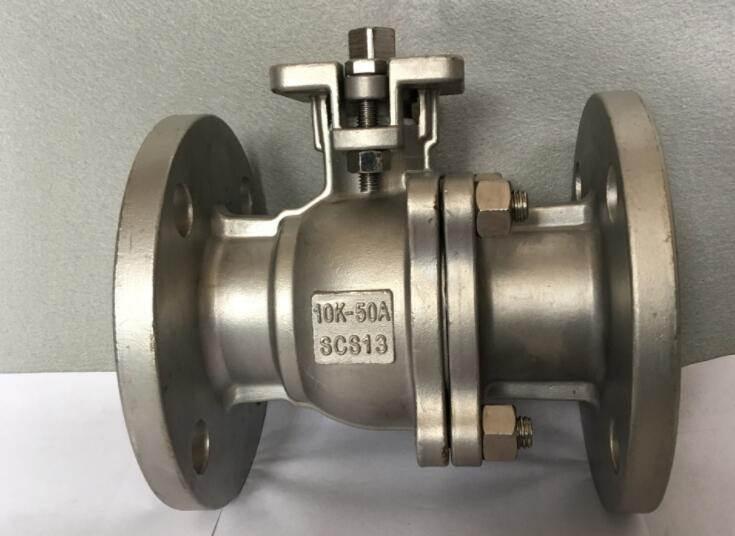

日標球閥實物圖

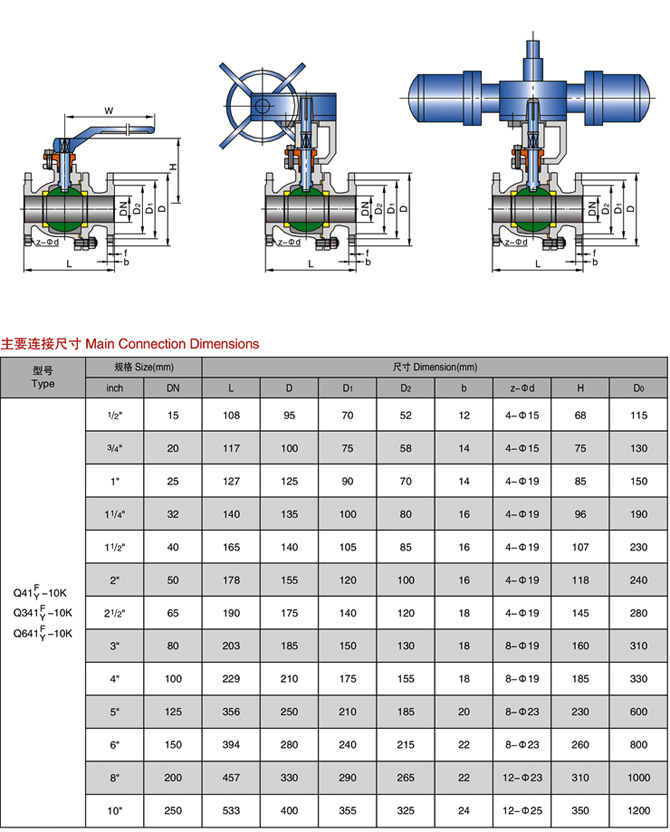

日標球閥,日標法蘭球閥尺寸圖:



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:高壓美標球閥 更多相關產品:德標球閥
