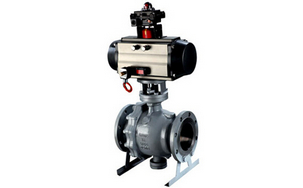

氣動固定式球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動固定式球閥售前、售中、售后專業服務。

  產品名稱: 氣動固定式球閥   產品型號: Q647F,Q647H,Q647Y
  驅動方式: 氣動   連接形式: 法蘭/焊接
  結構形式: 固定式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-32MPa   公稱通徑: DN50-1000
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

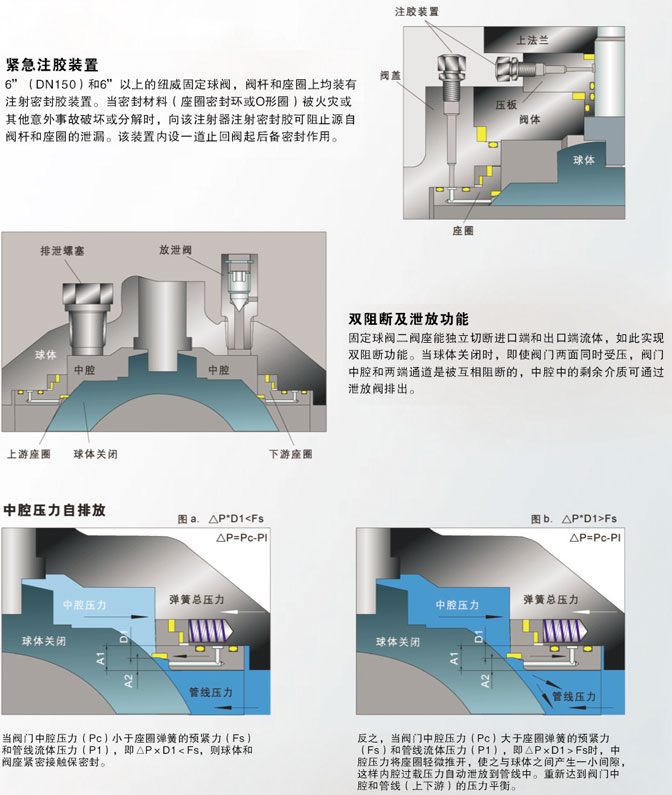

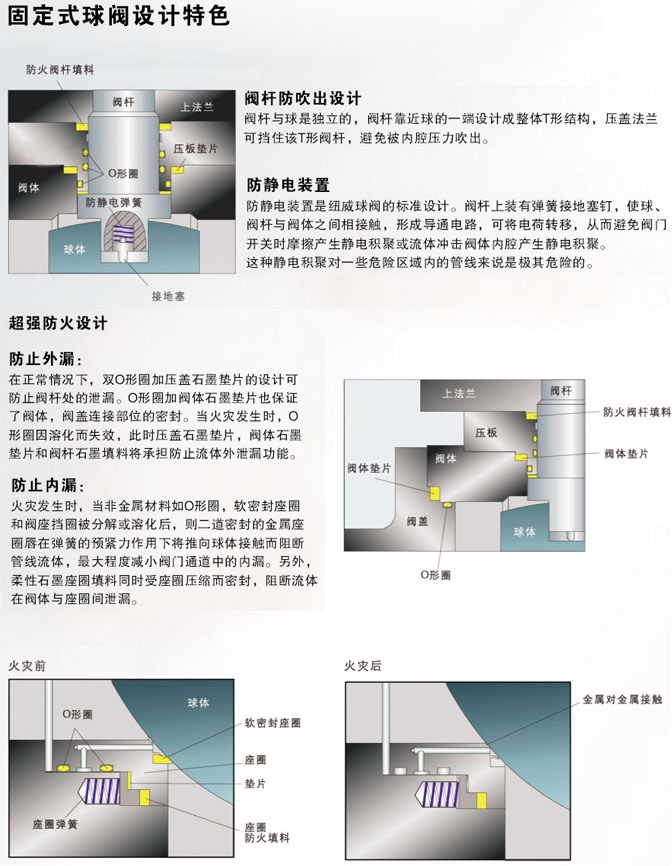

氣動固定式球閥,氣動固定式法蘭球閥:兩片式和三片式固定球閥又稱測裝分體式球閥,將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半,它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構準確的球體位置。標準閥座采用彈簧結構,將閥蓋推向球體,好的低壓密封性能。該球閥閥前、閥后閥座都能密封, 即所謂雙向密封特性,利用自帶的排放閥,閥體中腔可向外排放。樞軸采用防爆出保護結構,低摩擦系數的軸承等?煽啃愿撸猛緩V泛,價格合理等。
氣動固定式球閥適用于:化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

1、齒輪式雙活塞,輸出力矩,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動固定式球閥附件的選項
根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構

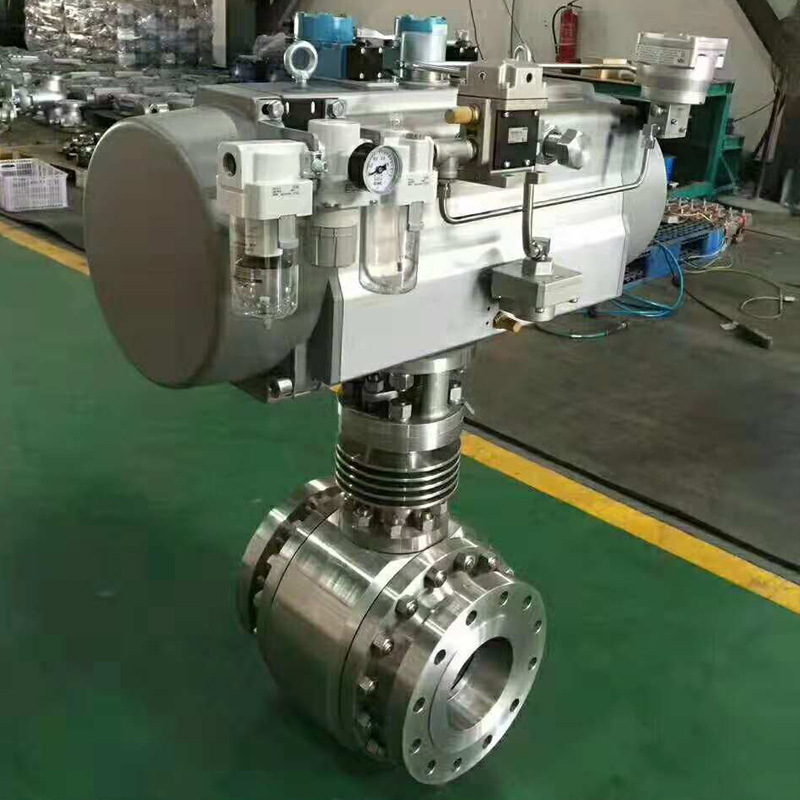

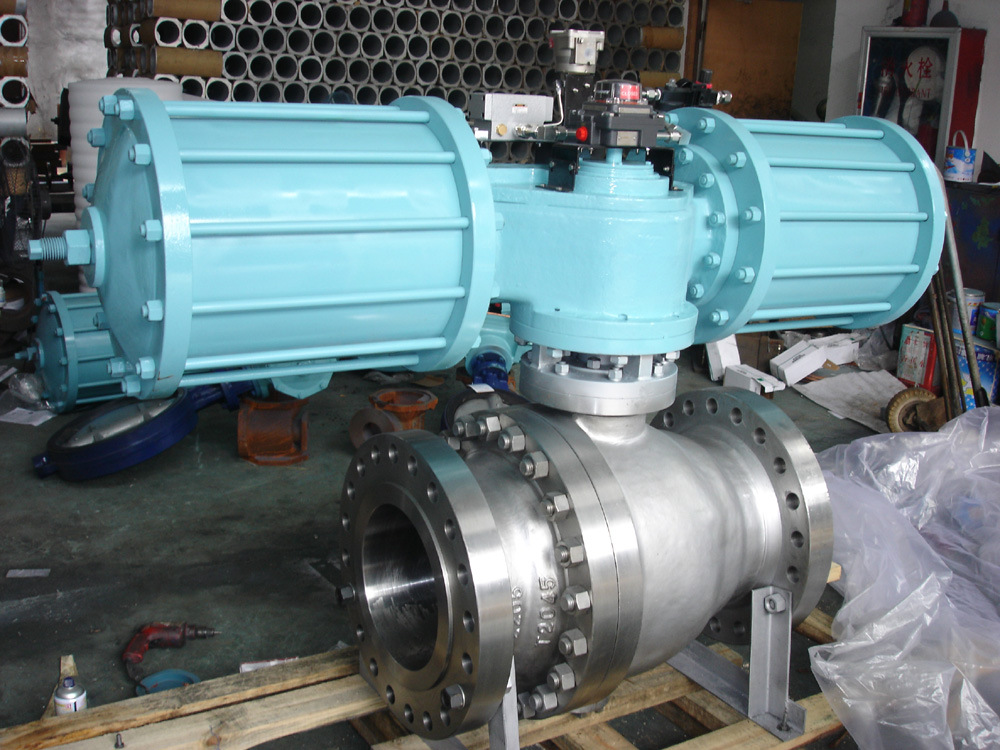

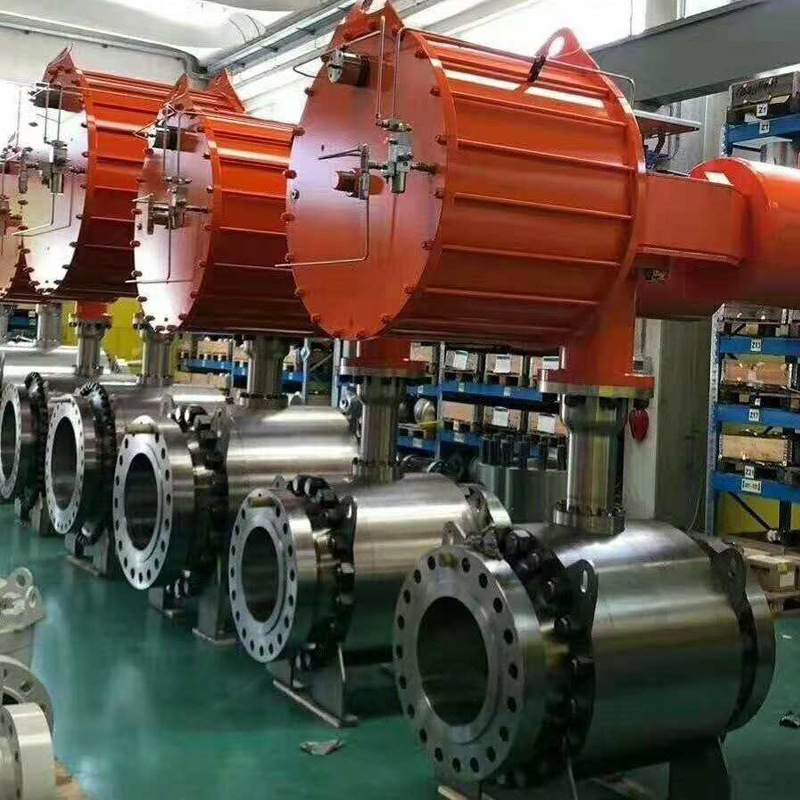

氣動固定式球閥實物圖

主要性能規范:

型 號

試驗壓力ps(MPa)

工作溫度(℃)

適用介質

殼 體

密封(液)

密封(氣)

Q647F-10

1.5PN

1.1PN

0.6 MPa

-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯)

水、蒸汽、油品等

Q647F-16

硝酸等腐蝕性介質

強氧化性介質

Q647F-25

Q647F-64

醋酸等腐蝕性介質

Q647F-160

尿素等腐蝕性介質

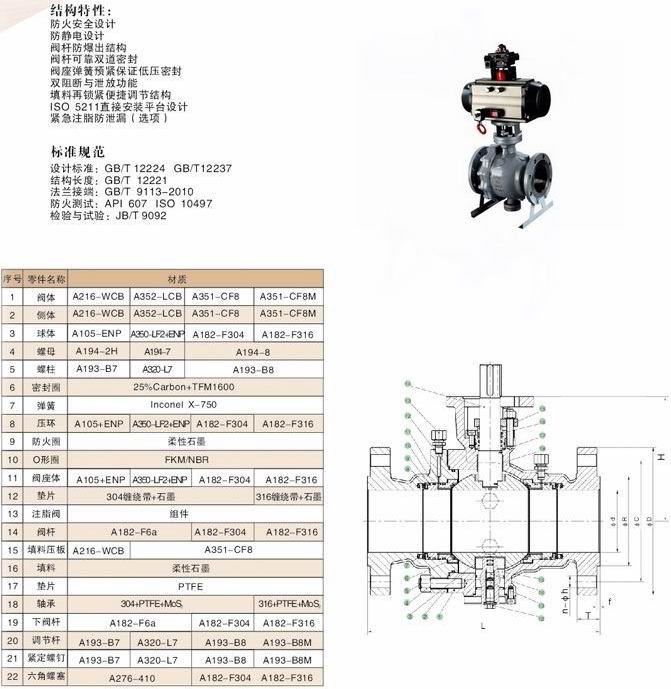

主要零部件材質:

閥 體

球體、閥桿

閥 座

WCB

2Cr13

加玻纖聚四氟乙烯、對位聚苯

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

CF8

0Cr19Ni9-(304)

CF3

00Cr19Ni11-(304L)

ZG1Cr18Ni-12Mo2Ti

1Cr18Ni12-Mo2Ti

CF8M

0Cr17Ni12-Mo2(316)

CF3M

00Cr17Ni14-Mo2(316l)

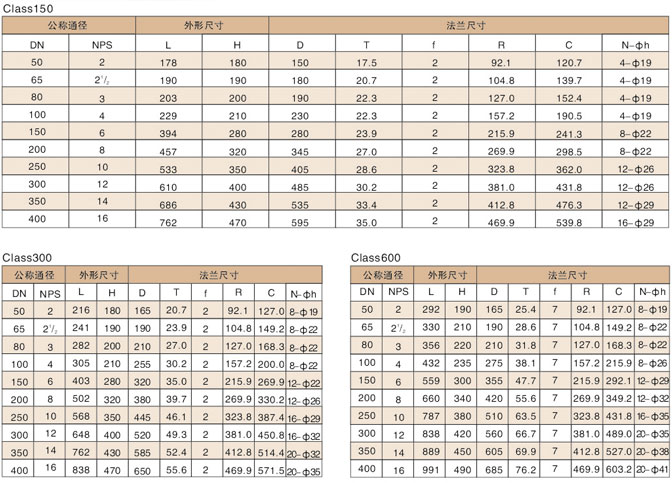

氣動固定式球閥,氣動耐磨球閥尺寸圖:
