對夾式球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,對夾式球閥售前、售中、售后專業服務。

  產品名稱: 對夾式球閥   產品型號: Q71F
  驅動方式: 手動,電動,氣動   連接形式: 對夾式
  結構形式: 薄型   密封結構: 軟密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-DN150
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0~2.5MPa,工作溫度 29~180℃(密封圈為聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。

對夾式球閥適用范圍:

適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度:-20~150~300℃
驅動方式:手動、氣動、電動等。
公稱壓力:1.6~2.5MPa

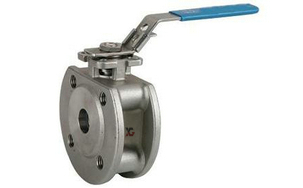

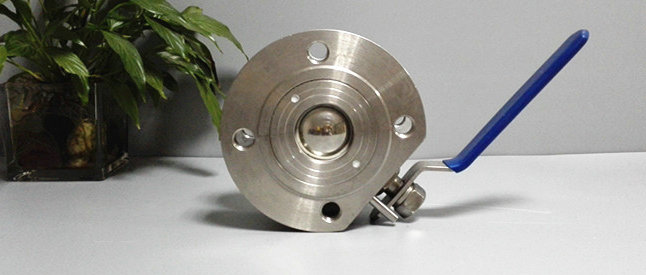

手動對夾式球閥實物圖片

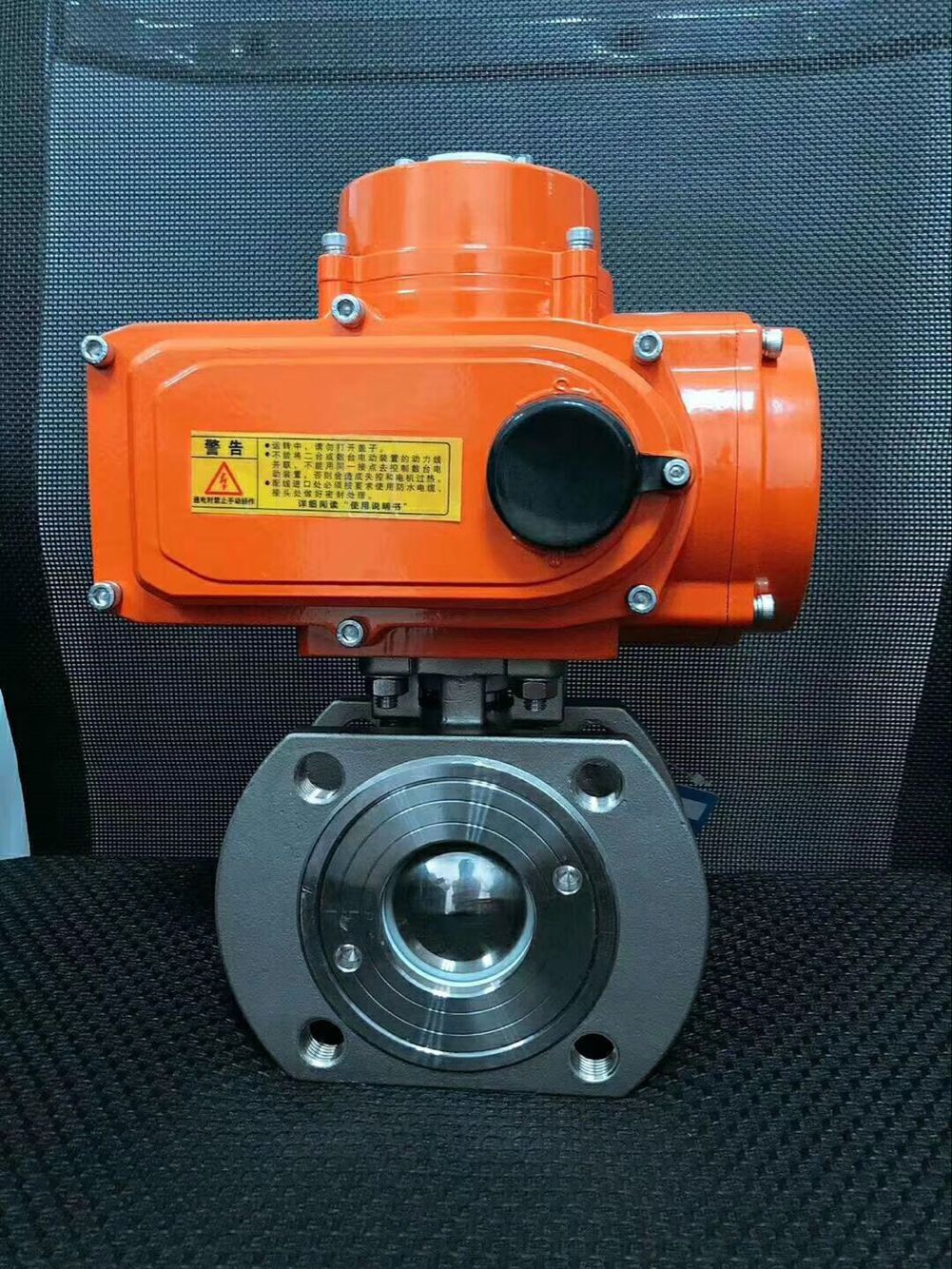

電動對夾式球閥圖片

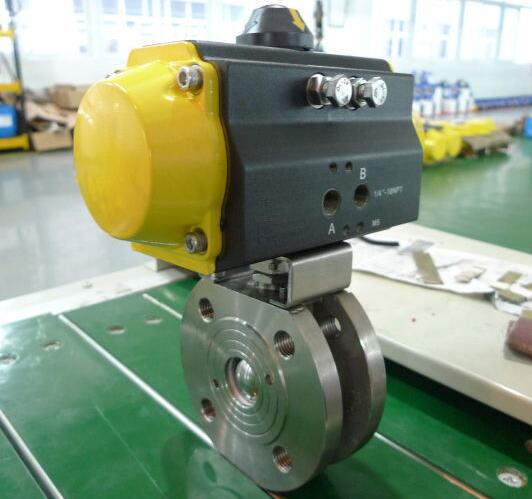

氣動對夾式球閥圖片

主要零件材料

序號NO 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼304 不銹鋼SS304
7 手柄 不銹鋼304 不銹鋼SS304
8 閥桿螺母 不銹鋼304 不銹鋼SS304
9 填料壓蓋 不銹鋼304 不銹鋼SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

主要尺寸單位:mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8"
d 15 20 25 29 38   62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3

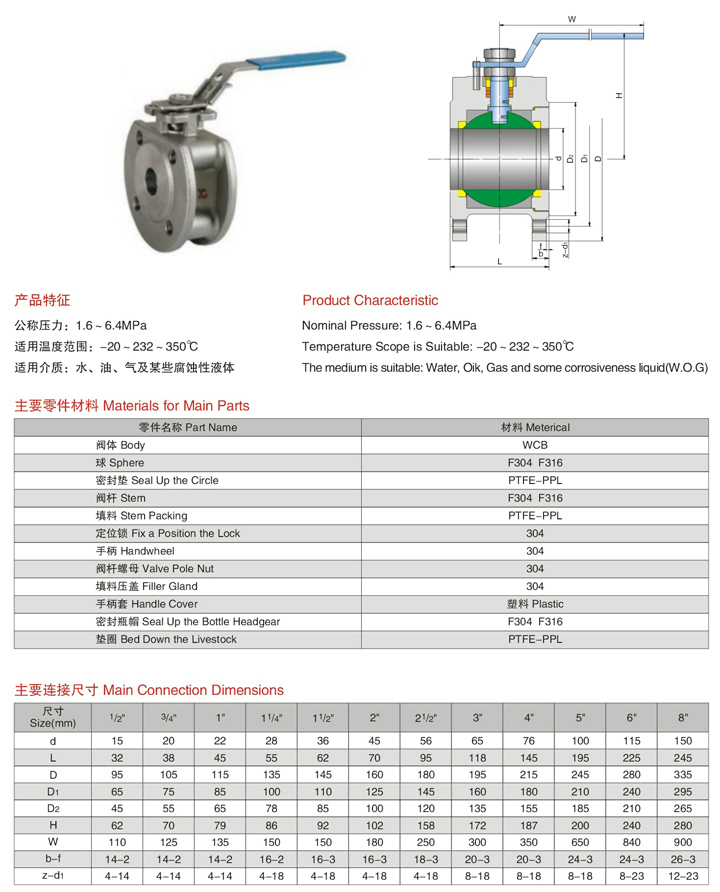

 對夾式球閥,Q71F對夾球閥尺寸結構圖:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:焊接球閥 更多相關產品:對焊球閥
