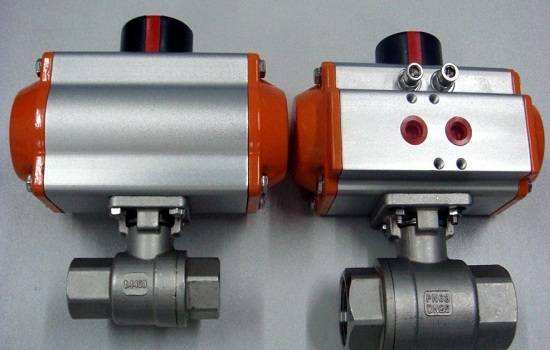

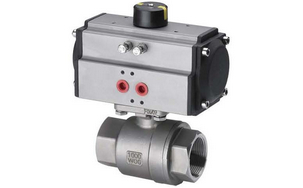

氣動兩片式球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動兩片式球閥售前、售中、售后專業服務。

  產品名稱: 氣動兩片式球閥   產品型號: Q611F
  驅動方式: 氣動   連接形式: 螺紋,焊接
  結構形式: 直通式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN10-100
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

【工作原理】氣動兩片式球閥也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生 故障的機率。適用于輕工機械體積小空間窄的場合。
防火、防靜電設計
閥桿防爆出裝置
閥球上設計有壓力平衡孔
雙層閥桿填料與對壓碟型彈片裝置氣動兩片式球閥的啟閉件為一個球體。利用球體繞閥桿的軸線旋轉,實現開啟、關閉的目的。衛生級直通球閥在管道上主要用于切斷介質的流通。

氣動兩片式球閥,不銹鋼氣動兩片式球閥的主要特點是密封可靠,結構緊湊,易于操作和維修。此外,不銹鋼二片式內螺紋球閥的流體阻力小,其阻力系數與同長度的管段相等。不銹鋼二片式內螺紋球閥在全開和全閉時,由于球體和閥座的密封面與介質隔離,因而高速通過閥門的介質不會對閥門密封面造成侵蝕。

按球體的結構形式來分類的屬于浮動球閥。所謂浮動球閥是指球體浮動的,由兩個閥座密封圈支承;關閉時,在介質壓力作用下,球體本身能產生的位移,并緊緊壓在出口端的密封圈上,出口端密封。

浮動球閥的結構簡單,密封性能好。由于球體所承受的工作介質載荷全部傳給了出口端閥座密封圈,因此,這種結構只適用中、低壓場合。

 氣動片式球閥 技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 二片是精鑄閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
密封填料 PTFE、柔性石墨
流量特性 近似快開型
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的2%
可調范圍 250:1
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關倆位控制、4-20mA模擬量控制

氣動片式球閥  執行器參數

執行器型號 單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
  雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--   失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

 采用系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;口徑閥門采用系列G型氣動執行器拔叉式傳動,結構合理,有雙作用式和單作用式。
   1、齒輪式雙活塞,輸出力矩大,體積小。
   2、氣缸選用鋁金材料,重量輕、外形美觀。
   3、可在頂部、底部安裝手動操作機構。
   4、齒條式連接可調節開啟角度、額定流量。
   5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
   6、IS05211標準連接為產品的安裝更換提供了方便。
   7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。

氣動片式球閥 零件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

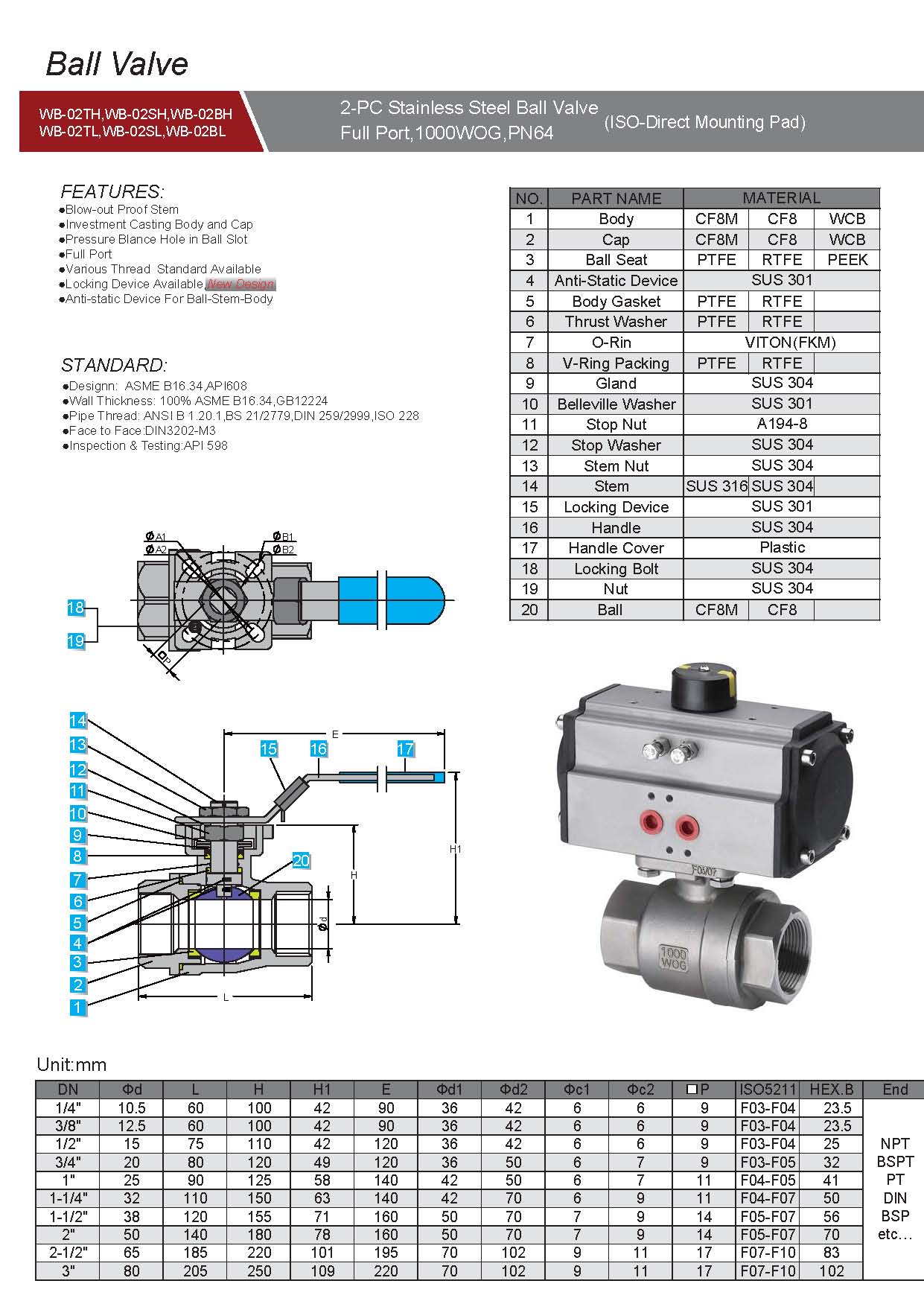

氣動兩片式球閥,不銹鋼氣動兩片式球閥尺寸圖:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
