三片式氣動球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,三片式氣動球閥售前、售中、售后專業服務。

  產品名稱: 三片式氣動球閥   產品型號: Q611F/Q641F
  驅動方式: 氣動   連接形式: 螺紋,法蘭
  結構形式: 直通式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-16MPa   公稱通徑: DN15-100
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

三片式氣動球閥,氣動不銹鋼三片式球閥適用于壓力≤1.6mpa-6.4mpa;≤180℃的,的各種管路上,用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

三片式氣動球閥,氣動不銹鋼三片式球閥技術參數:
氣缸選配:
氣缸形式: 雙作用 單作用(彈簧復位式)
環境溫度: -20℃-+80℃
氣源壓力: 雙作用4~8bar、單作用5~8bar
附件選項 (可選)
回訊器:也叫限位開關,遠程反饋開關信號 (普通型、防爆型可選)
電磁閥:雙作用選二位五通、單作用選二位三通(普通、防爆;多種電壓可選)
三聯件:可對氣源起穩壓、過濾作用
手輪機構:在氣源故障情況下,轉動手輪機構,可實現手動開、關閥
電-氣定位器:輸入4~20mA信號,實現閥門調節功能(普通、防爆可選)
                      (注:電氣定位器只有在閥門要需求調節功能才選配)
備注: 氣缸參數請另參考所選配的氣動執行器資料.

產品特點:
氣動三片式球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動氣動三塊式內螺紋、焊接、卡箍、接管焊接球閥(閥座F、N、P)壓力PN16-64。

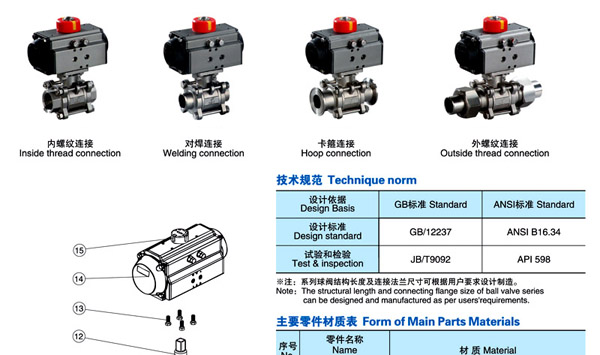

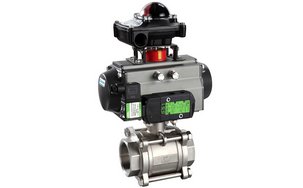

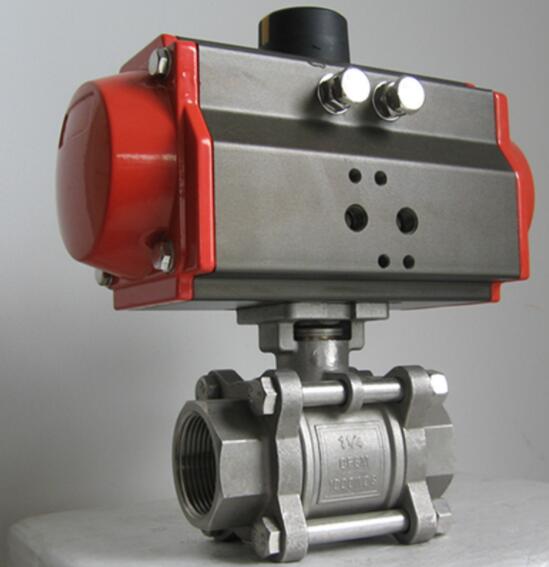

 三片式氣動球閥實物圖片

技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三片是精鑄閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
密封填料 PTFE、柔性石墨
流量特性 近似快開型
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的2%
可調范圍 250:1
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

 執行器參數

執行器型號 單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
  雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--   失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;口徑閥門采用系列G型氣動執行器拔叉式傳動,結構合理,有雙作用式和單作用式。
   1、齒輪式雙活塞,體積小。
   2、氣缸選用鋁金材料,重量輕、外形美觀。
   3、可在頂部、底部安裝手動操作機構。
   4、齒條式連接可調節開啟角度、額定流量。
   5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
   6、IS05211標準連接為產品的安裝更換提供了方便。
   7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。

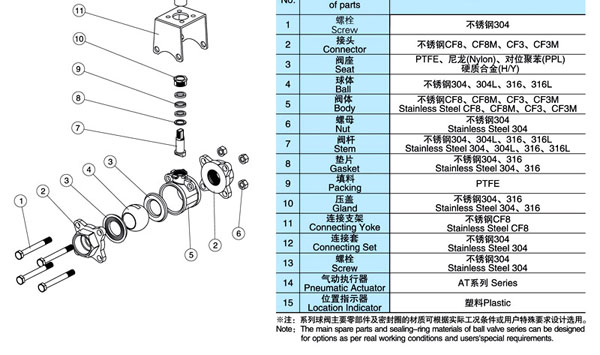

 零件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

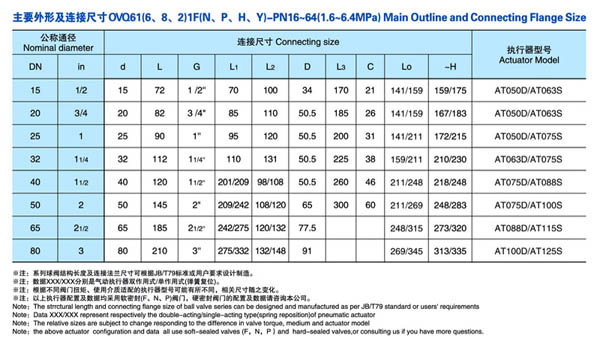

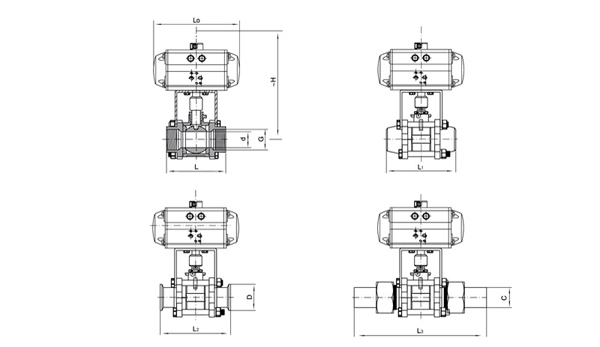

三片式氣動球閥,氣動不銹鋼三片式球閥結構尺寸:





售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:氣動帶手輪球閥 更多相關產品:氣動硬密封球閥
