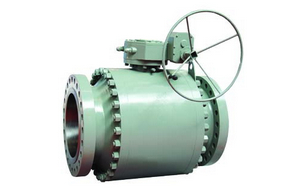

美標固定球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,美標固定球閥售前、售中、售后專業服務。

  產品名稱: 美標固定球閥   產品型號: Q347H
  驅動方式: 手動,渦輪,電動,氣動   連接形式: 法蘭
  結構形式: 固定球   密封結構: 硬密封,軟密封
  壓力范圍: 150LB-2500LB   公稱通徑: DN50-500
  常用材質: WCB,A105,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

美標固定球閥,API美標固定球閥,系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構在高壓下準確的球體中心位置,保證了閥門好的操作性能;標準閥座采用彈簧結構,將閥座推向球體,好的進出口雙向密封性能;利用自帶的排放閥,閥體中腔可向外排放;樞軸采用防爆出保護結構,有效地防止泄漏;低磨擦系數的軸承,使得扭矩減少到小,便于閥門啟閉;閥桿與閥體有效的接觸,使防靜電接地裝置性能等。具有性能好,可靠性高,用途廣泛,價格合理等。
   美標固定球閥,API美標固定球閥適用于:化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

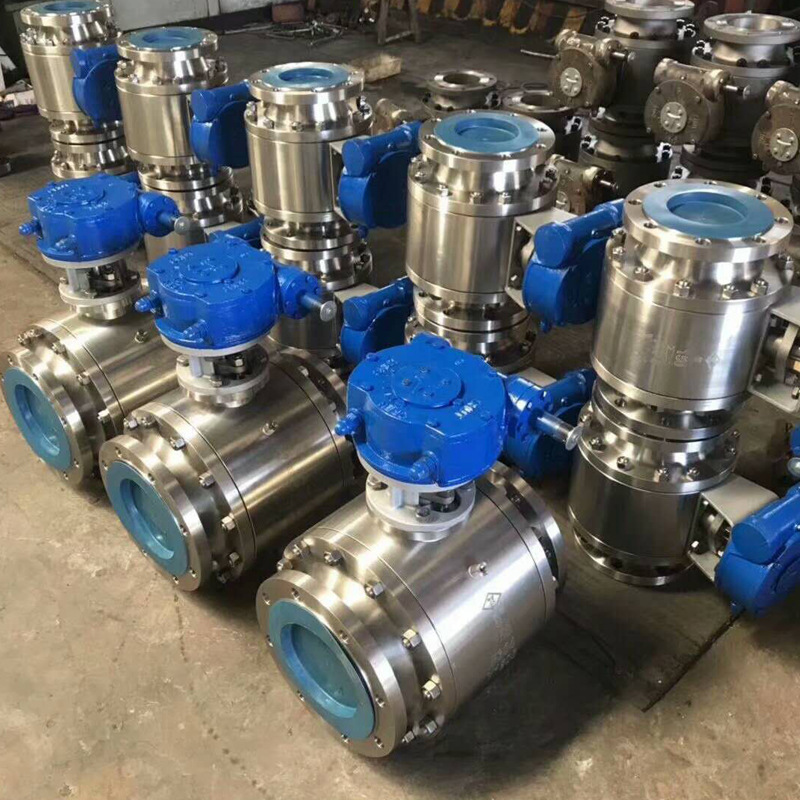

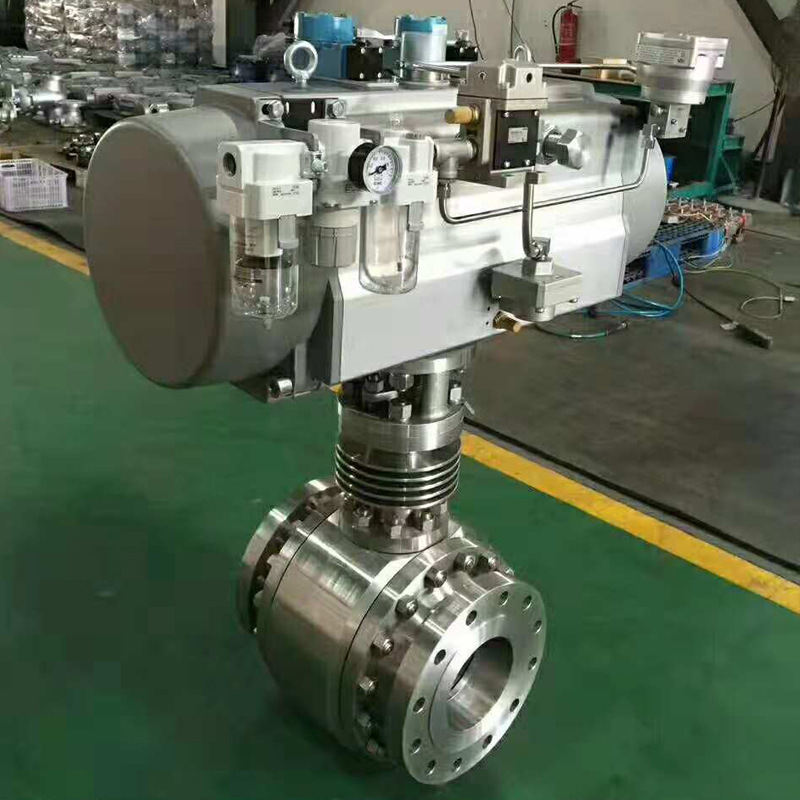

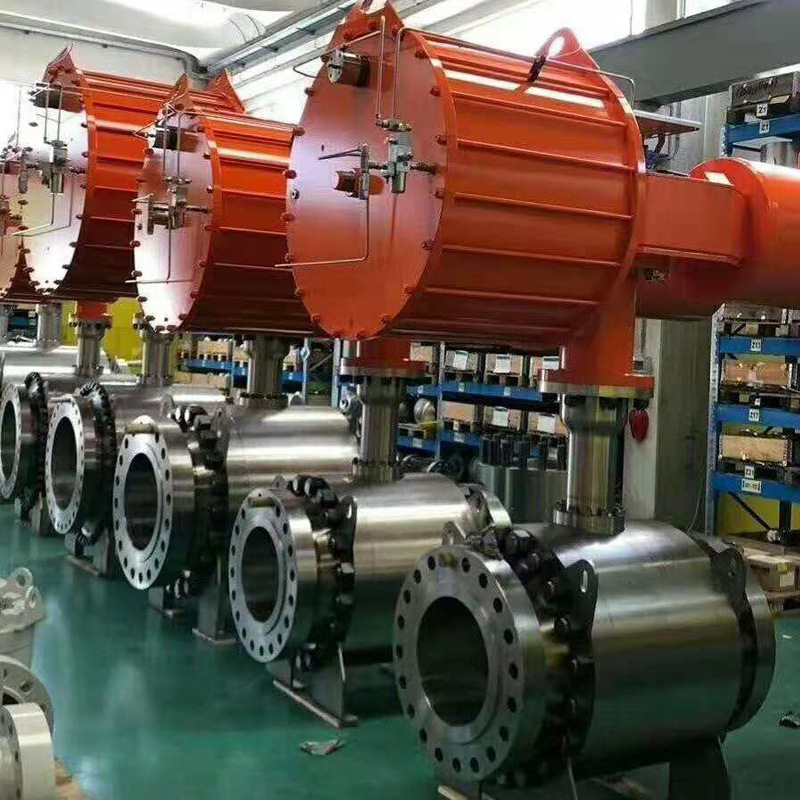

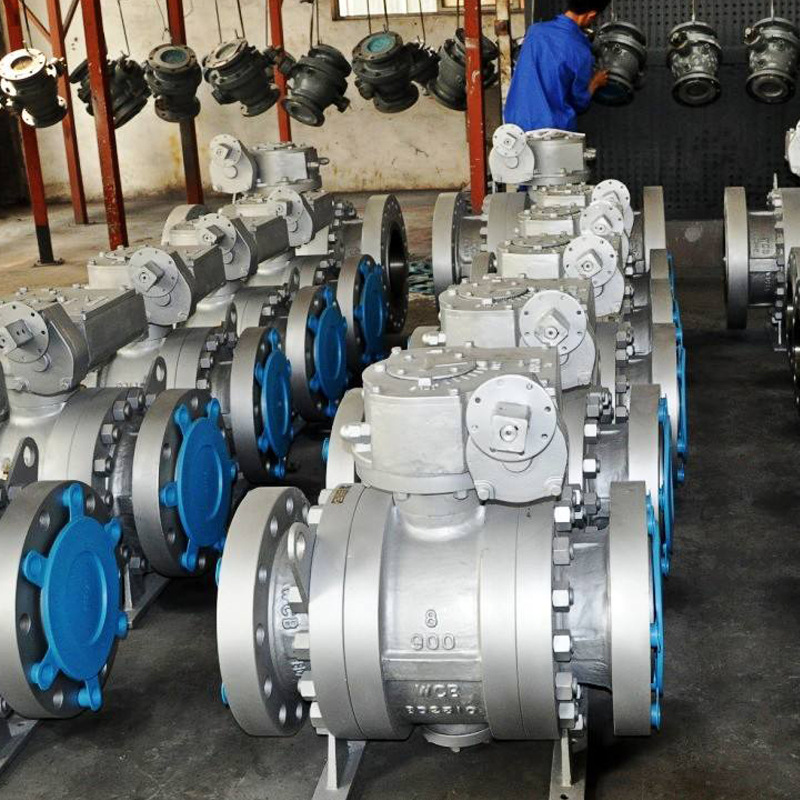

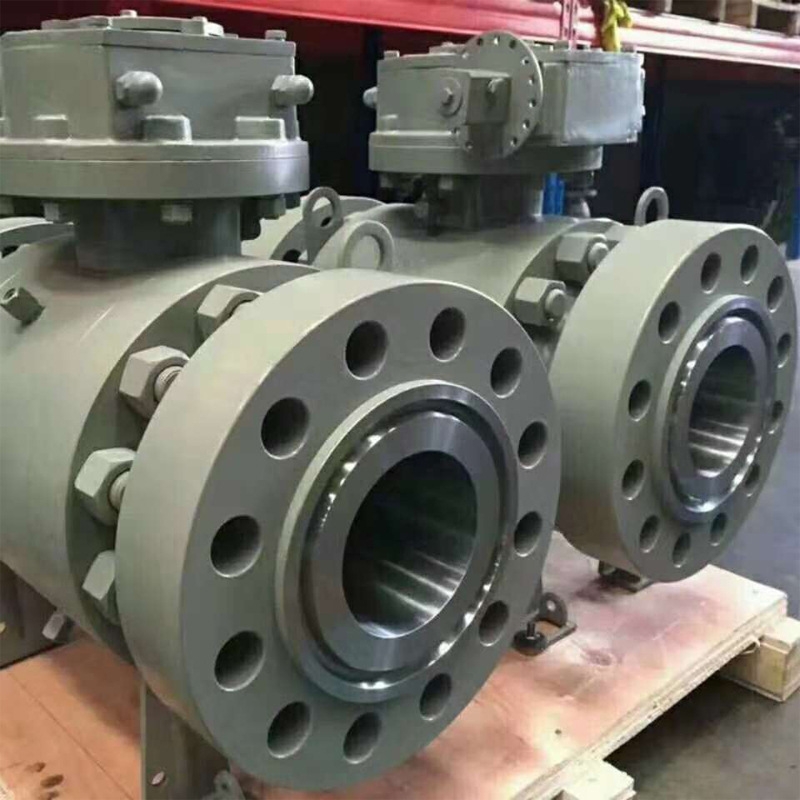

美標固定球閥實物圖

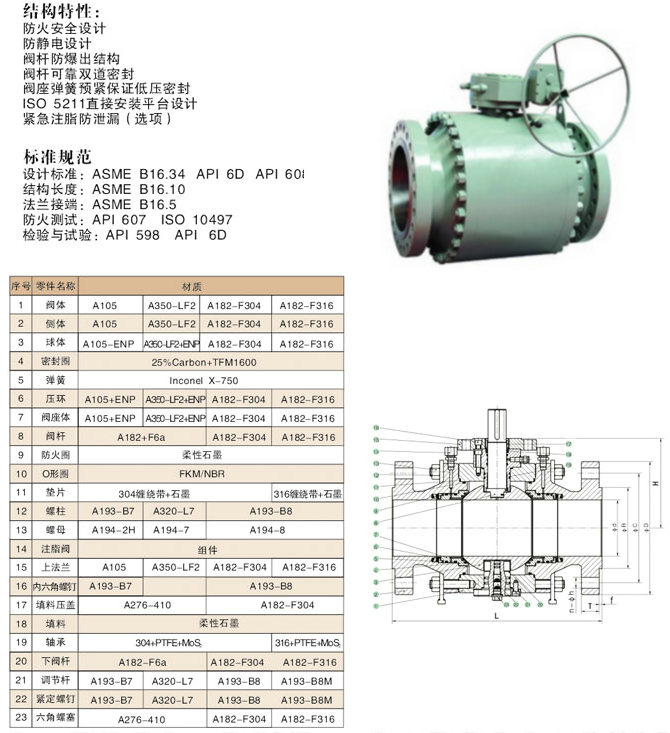

主要零件及材質

序號 零件
名稱
普通碳
鋼系列
不銹鋼系列 低溫鋼系列 抗硫系列
GB標準 NACE標準
 1 閥  蓋 A216 WCB A351 CF8、CF8M、CF3、CF3M A352 LCB、
LCC+ENP
A216 WCB A351 CF8M
 2 螺  母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM
 3 螺  柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
 4 墊  片 柔性石墨+不銹鋼
 5 O形圈 氟橡膠
 6 彈  簧 INCONEL X-750
 7 O形圈 氟橡膠
 8 O形圈 氟橡膠
 9 擋  圈 PTFE
 10 防火圈 石墨盤根
 11 閥座支撐圈 A105+
HCr/ENP
A182 F304、F316、F304L、F316L F182 F6a A105+
HCr/ENP
A182、F316+ENP
 12   閥  座 PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK
 13  止推墊片 PTFE、或PTFE+柔性石墨
 14     鍵 GB/T699 45、ASTM 1045
 15 閥桿 A182 F6a A182 F304、F316、F304L、F316L A182 F6a A182 F304 A182 F316+ENP
 16 防靜電裝置 不銹鋼組合件
 17 軸  套                                           304+PTFE
 18 球  體 A105+
HCr/ENP
A182 F304、F316、F304L、F316L A352 LCB、
LCC+ENP
A105+
HCr/ENP
A351 CF8M+ENP
 19 墊  片 PTFE
 20 軸  套  304+PTFE
 21 螺  母 A194 2H A194 8 、8M     A194 4 A194 2HM A194 2HM
 22 螺  柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
 23 底  蓋 A105+
HCr/ENP
A182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP
 24 墊  片 柔性石墨+不銹鋼
 25 閥  體 A216 WCB A351 CF8、CF8M、CF3、CF3M A352 LCB、
LCC+ENP
A216 WCB A351 CF8M
 26 墊  片 柔性石墨+不銹鋼
 27 O形圈 氟橡膠
 28 上  蓋 A105+
HCr/ENP
A182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP
 29 螺  釘 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
 30 O形圈 氟橡膠
 31 O形圈 氟橡膠
 32 填  料 柔性石墨/石墨盤根
 33 螺  母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM
 34 螺  柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
 35 聯接盤 A105+
HCr/ENP
A182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP
 36 定位銷 不銹鋼
 37 螺  釘 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
 38 蝸輪箱                                          組合件
 39 注脂閥 同殼體材料
 40 排污閥 同殼體材料
 41 注脂閥 同殼體材料


 技術規范

設計依據 國標系列 美標系列
設計標準 GB/T12237 AP16D ANSI B16.34
法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10
結構長度(焊接) GB/T15188.1 AP16D ANSI B16.10
連接法蘭 GB/T9113
JB/T79 HG20592
ANSI B16.5、B16.47
對焊端 GB/T12224 ANSI B16.25
試驗和檢驗 GB/T9092 AP16D AP1598

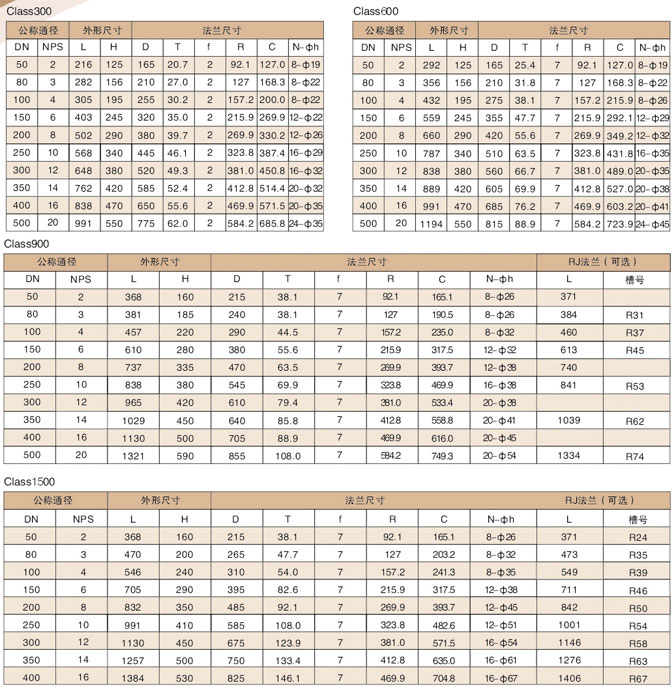

美標固定球閥,API美標固定球閥參數尺寸圖:



   售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
