硬密封球閥,金屬硬密封球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷等，在各行業得到廣泛的應用。
硬密封球閥,金屬硬密封球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保硬密封球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊等，球體和閥座表面硬度一般可達到HRC60以上，高可達HRC74以上。密封面材料耐溫可達540℃。金屬硬密封法蘭球閥材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封固定球閥能夠適用于絕大多數的苛刻工況條件。
防止閥門在高溫下的漲死
高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。屬硬密封球閥采用了碟簧或彈簧加載的密封結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，故能夠保證閥門在高溫下不會被漲死，并能夠在高溫下靈活啟閉。
優異的密封性能
采用球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到圓度和光潔度，閥門的密封性能完全達到標準要求。
完全的防火結構設計
閥門的密封面采用金屬對金屬密封結構，填料采用柔性石墨，墊片采用不銹鋼＋柔性石墨結構。因此，閥門即使在火災情況下也能確�？煽康拿芊�。
自然的防靜電結構設計
金屬硬密封球閥的閥體、閥座、球體等金屬零件緊密接觸，自然形成了靜電通道。因此，金屬硬密封球閥不需要設置防靜電裝置。
雙阻斷及泄放功能
硬密封固定球閥一般采用球前閥座密封結構。金屬硬密封固定球閥的兩個閥座能切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

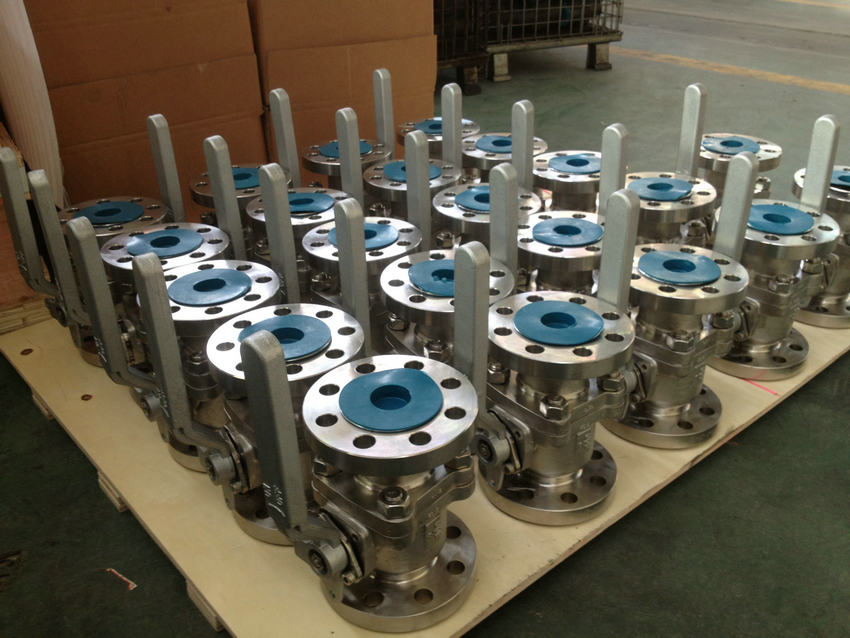

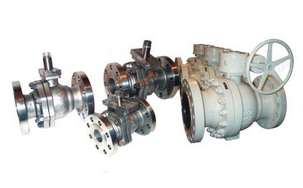

硬密封球閥,金屬硬密封球閥實物圖

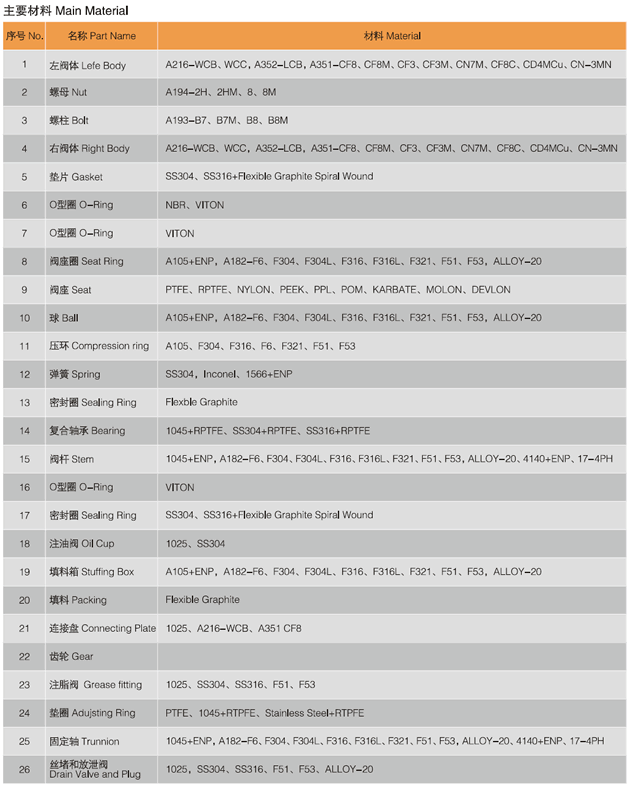

主要零件材料 Materials Of main Parts
閥體
Body |
304 |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球體閥桿
Ball Stem |
304 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
閥座
Seat |
-29℃～300℃(對位聚笨 PPL)
-29℃～550℃(金屬) |
墊片
Shim |
不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
閥桿座
Stem Seat |
不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
填料
Packing | 柔性石墨 Enhanced Flexible Graphite |
填料壓蓋
Gland |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
溫度
Temperature |
-29℃～300℃(對位聚笨 PPL)
-29℃～550℃(金屬硬密封) |
介質
Medium |
水蒸汽油品氣體
Water steam
Oil goods |
硝酸類 Nitric Acid |
強氧化介質
strongey oxidable medium |
醋酸類 Acetic Acid |
尿素類Urea |
主要外型尺寸 Main outer Size
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法蘭
RF
Q41H
Q41PPL
16C
16P
16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
凸面法蘭
RF
Q41H
Q41PPL
25
25P
25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
主要外形尺寸 Size Main Dimensions
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H |
D0 |
凹凸法蘭
MFM
Q41H
Q41PPL
40
40P
40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
103 |
140 |
|
20 |
140 |
105 |
75 |
55 |
51 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-14 |
123 |
160 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
150 |
250 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
156 |
250 |
|
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-18 |
172 |
350 |
|
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-18 |
197 |
350 |
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-18 |
222 |
450 |
|
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-23 |
253 |
450 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
275 |
600 |
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-25 |
286 |
800 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-30 |
340 |
1200 |
|
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-14 |
105 |
140 |
凹凸法蘭
MFM
Q41H
Q41PPL
64
64P
64R |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-18 |
125 |
160 |
|
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-18 |
135 |
250 |
|
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-23 |
150 |
350 |
|
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
165 |
350 |
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
175 |
450 |
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
200 |
450 |
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
210 |
600 |
|
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-25 |
250 |
700 |
|
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-30 |
295 |
1100 |
|
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-34 |
340 |
1500 |

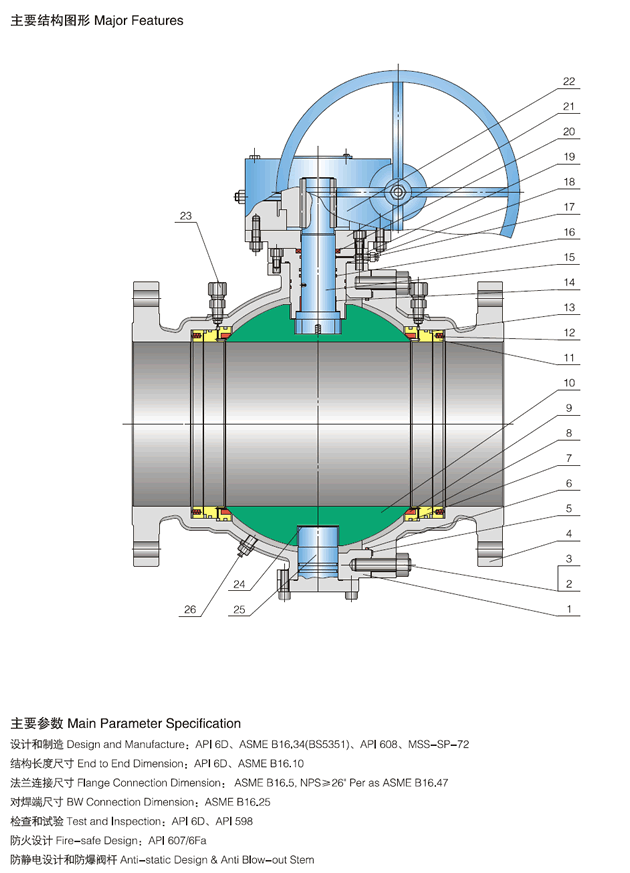

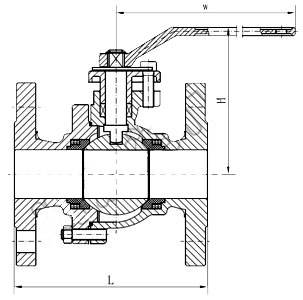

硬密封球閥結構圖

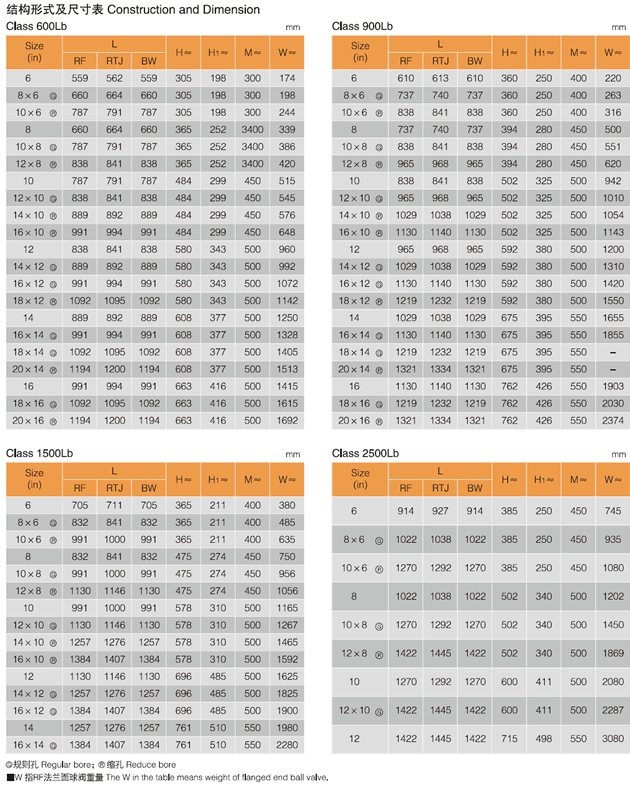

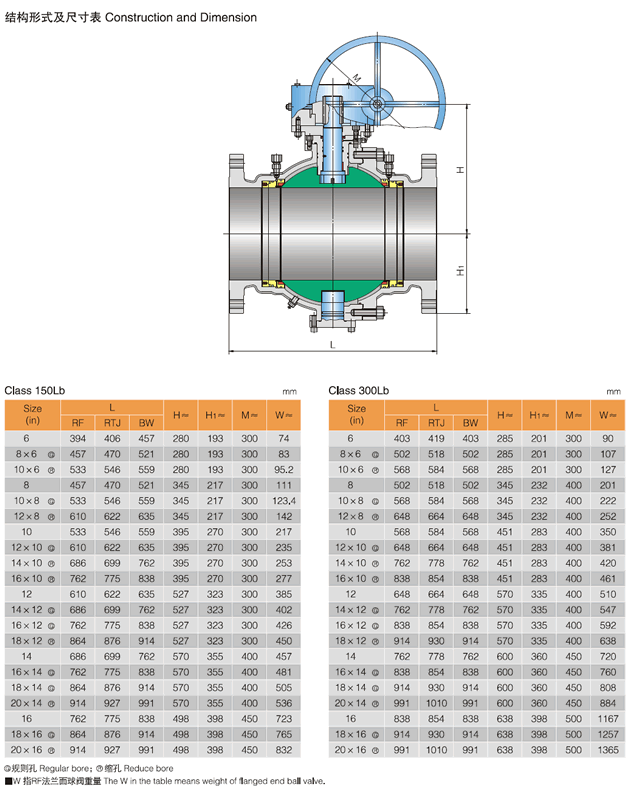

硬密封球閥,金屬硬密封球閥參數尺寸,結構圖:
