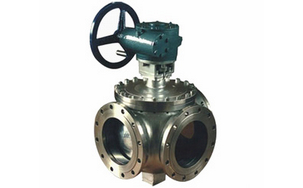

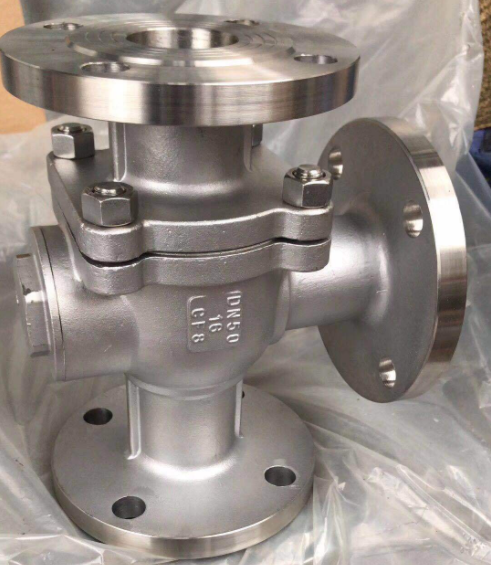

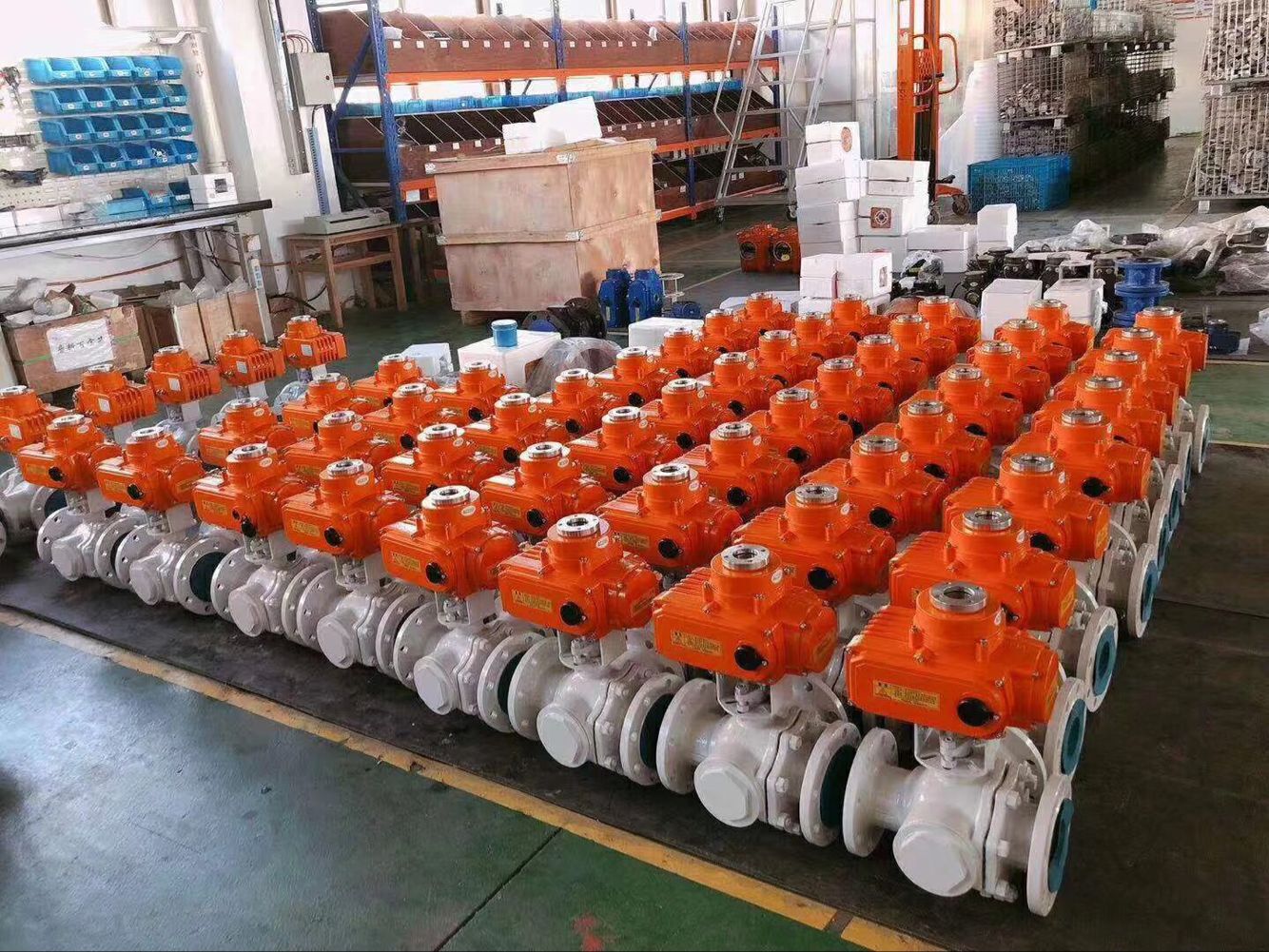

硬密封三通球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,硬密封三通球閥售前、售中、售后專業服務。

  產品名稱: 硬密封三通球閥   產品型號: Q44H/Y , Q45H/Y
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: T型,L型   密封結構: 硬密封
  壓力范圍: 1.6MPa-16MPa   公稱通徑: DN15-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

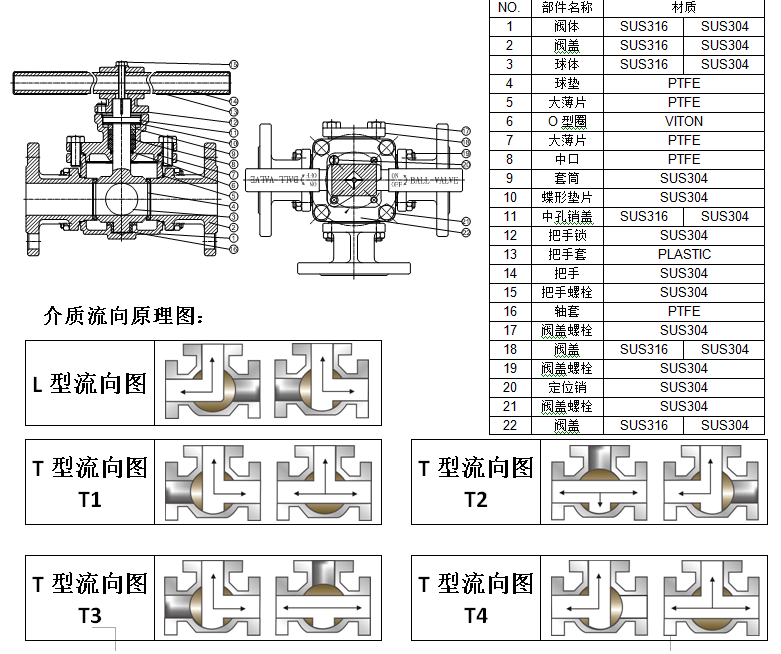

硬密封三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

產品特點

1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化
2、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小。

硬密封三通球閥類型代號:Q表示球閥;
連接形式代號:4表示法蘭式;
結構形式代號:4表示L形三通、5表示T形三通;
密封面材料代號:H表示不銹鋼、F表示氟塑料;
閥體壓力代號:16表示十六公斤;
閥體材質代號:C表示碳鋼、P表示不銹鋼304、R表示不銹鋼316;
Q44/Q45三通球閥相關型號:Q44F-16C、Q44F-16P、Q44H-16C、Q44H-16P、Q44H-16R、Q45H-16C、Q45H-16P、Q45H-16R、Q45F-16C、Q45F-16P
硬密封三通球閥,三通換向球閥,型號:Q44H/Y,Q45H/Y,硬密封三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。
硬密封三通球閥,三通換向球閥產品特點
1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化
2、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

 主要性能范圍


公稱壓力
PN(MPa)

試驗壓力

殼體

高壓液密封

低壓液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度

-28~350℃

應用規范

連接法蘭

JB79-59 GB9113、
HG20592-97、 ANSI B16.5

檢驗試驗

JB/T 9092-99 、API598


硬密封三通球閥主要零件材料:


零件名稱

材質

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯

PTFE、對位聚苯

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr13

A246-416

雙頭螺栓

35CrMoA

A193-B7


L型硬密封三通球閥連接尺寸和外形 PN1.6MPa


型號

公稱通徑
DN(mm)

尺寸

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
    (P)
    (R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

150

440

220

280

240

210

24

3

8-23

319

600

200

550

260

335

295

265

26

3

12-23

380

1000

250

670

310

405

355

320

30

3

12-25

460

1400

300

720

370

460

410

375

30

3

12-25

520

1800


T型硬密封三通球閥連接尺寸和外形 PN1.6MPa


型號

公稱通徑
DN(mm)

尺寸

L

L2

D

D1

D2

b

f

Z-d

H

W

Q45F-16C
    (P)
    (R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

240

65

260

130

180

145

120

16

3

4-18

193

270

80

280

140

195

160

135

20

3

8-18

217

350

100

320

160

215

180

155

20

3

8-18

245

500

125

380

190

245

210

185

22

3

8-18

282

600

150

440

220

280

240

210

24

3

8-23

319

1000

200

550

260

335

295

265

26

3

12-23

380

1300

250

670

310

405

355

320

30

3

12-25

460

1700

300

720

370

460

410

375

30

3

12-25

520

2100


 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:電動三通球閥 更多相關產品:三通四密封球閥
