固定球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,固定球閥售前、售中、售后專業服務。

  產品名稱: 固定球閥   產品型號: Q47H/Y/F
  驅動方式: 手動,渦輪,電動,氣動   連接形式: 法蘭,焊接
  結構形式: 固定球   密封結構: 硬密封,軟密封
  壓力范圍: 1.6MPa-10.0MPa   公稱通徑: DN25-700
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

固定球閥,Q47H固定式球閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強PTFE鑲?cè)氩讳P鋼圈內,鋼圈后部沒有彈簧閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。
固定式球閥適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度:-196~350℃
驅動方式:手動、氣動、電動、液動等。
公稱通徑:DN25-7001"~32"

(1)操作省力:球體由上下軸承支撐,減少摩擦,消除了由于進口壓力推動球體與密封座形成的密封負荷而造成過大的扭矩。
(2)密封性能可靠:PTFE單性材料密封圈嵌于不銹鋼閥座內,金屬閥座尾端設有彈簧保證密封圈足夠的預緊力,閥門在使用過程中密封面磨損時,在彈簧作用下閥門繼續好密封性能。
(3)防火結構:為防止由于驟熱或火災的出現,使PTFE密封圈燒毀,發生泄漏,而助長火勢,在球體與閥座間設置防火密封環,在密封圈燒毀時,在彈簧力作用下,將閥座密封環迅速推向球體上,形成金屬與金屬密封,起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
(4)自動泄壓功能:當閥門中腔停滯的介質壓力異常升高過彈簧的預緊力時,閥座后退脫離球體,達到自動泄壓的效果,卸壓后閥座自動復位。
(5)排泄管路:閥體上下均設置排泄孑L,可檢查閥座是否發生泄漏,在工作中,閥門處于全開或全關時,卸掉中腔壓力,可直接更換填料;可以排放中腔滯留物,減少介質對閥門的污染。輔助密封設置系統(客戶需要請在訂購時說明)
(6)本閥門設計有輔助的閥座緊急密封系統,一旦密封受損或出現緊急十青況而不能密封時,通過輔助密封系統向密封面注射相應的密封劑即可修復密封面,達到緊急密封。當輸送的介質不潔或含有少量顆粒時,為保護密封面,確保達到可靠的密封,還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
(7)廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

 主要性能參數

試驗壓力(MPa) 公稱壓力(MPa) 壓力級(Class)
1.6 2.5 4.0 6.4 10.0 16.0 25.0 150 300 400 600 900 1500
強度試驗 2.4 3.8 6.0 9.6 15.0 24 37.5 3.1 7.8 10.2 15.3 23.1 38.4
密封試驗 1.8 2.8 4.4 7.0 11.0 17.6 27.5 2.2 5.6 7.5 11.2 16.8 28.1
氣密試驗 0.5-0.7
工作溫度 PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質 C:水、油、氣體、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ )

 主要零部件材質

序號 零件名稱 材質
GB ASTM
1 閥體 WCB、A105 A182 F316
2 彈簧 60Si2Mn 316
3 密封圈 增強聚四氟乙烯 增強聚四氟乙烯
4 墊片 柔性石墨+不銹鋼 柔性石墨+316
5 排污螺塞 25 316
6 O型密封圈 橡膠 橡膠
7 底蓋 A105 316
8 螺釘 35 316
9 閥桿 2Cr13+鍍鎳磷 316
10 滑動軸承 不銹鋼+PTFE 316+TPFE
11 球體 A105+鍍鎳磷 A182 F316
12 閥座 A105+鍍鎳磷 316
13 螺柱 35CrMoA 316
14 螺母 35 316
15 壓套 A105 316
16 填料 PTFE PTFE
17 填料壓蓋 WCB A216-WCB
18 45 316

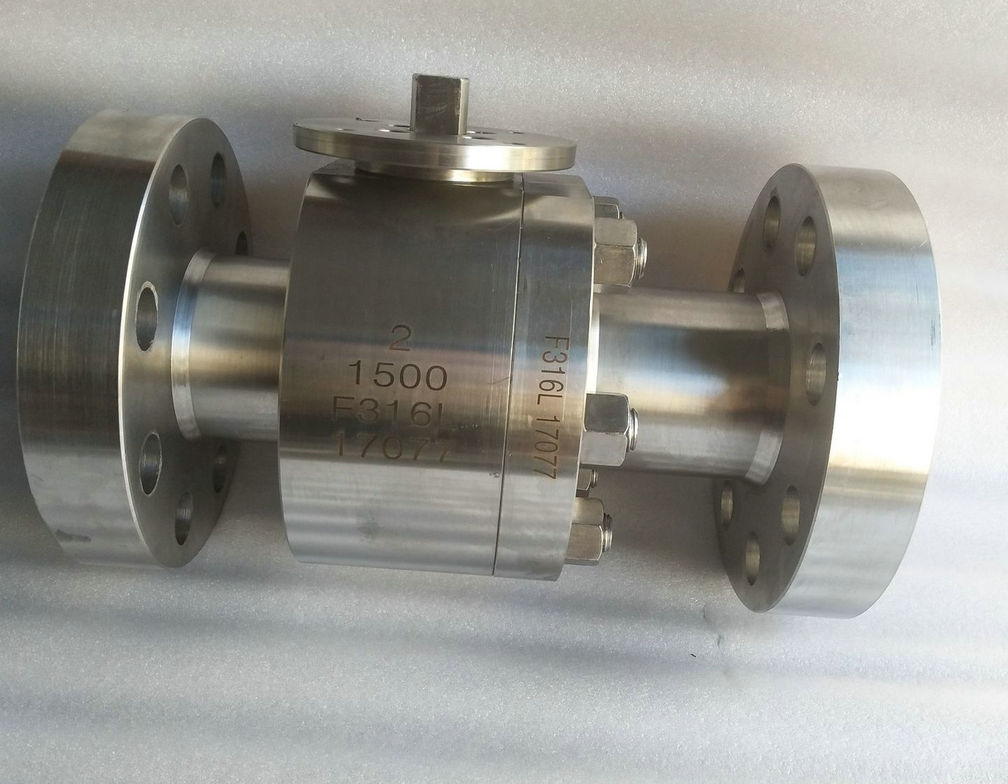

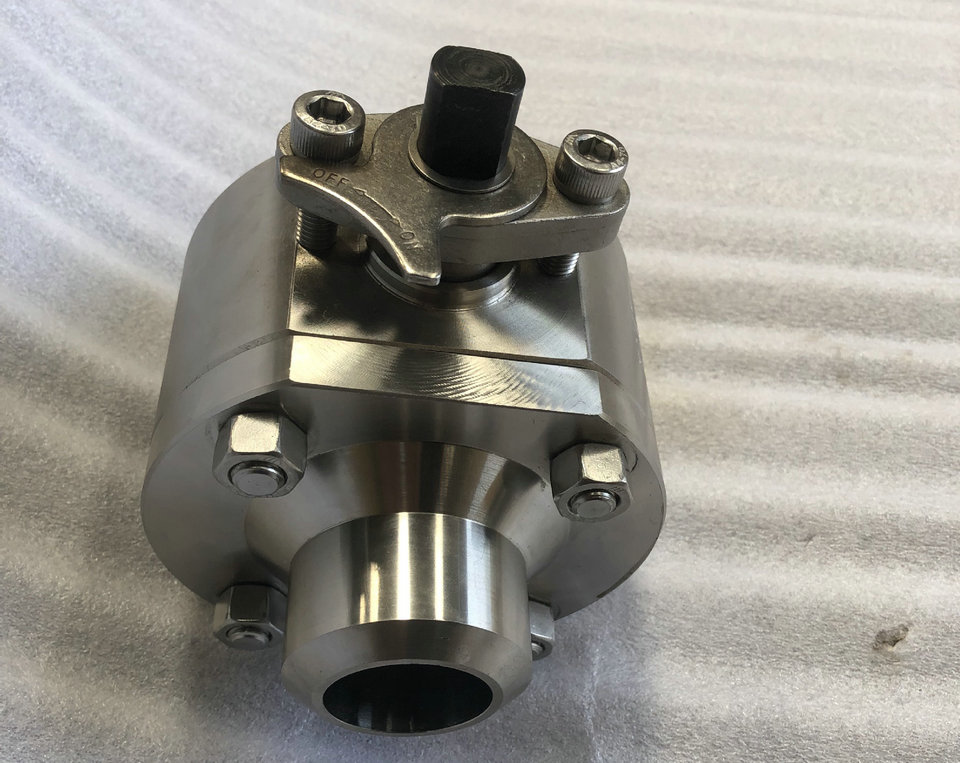

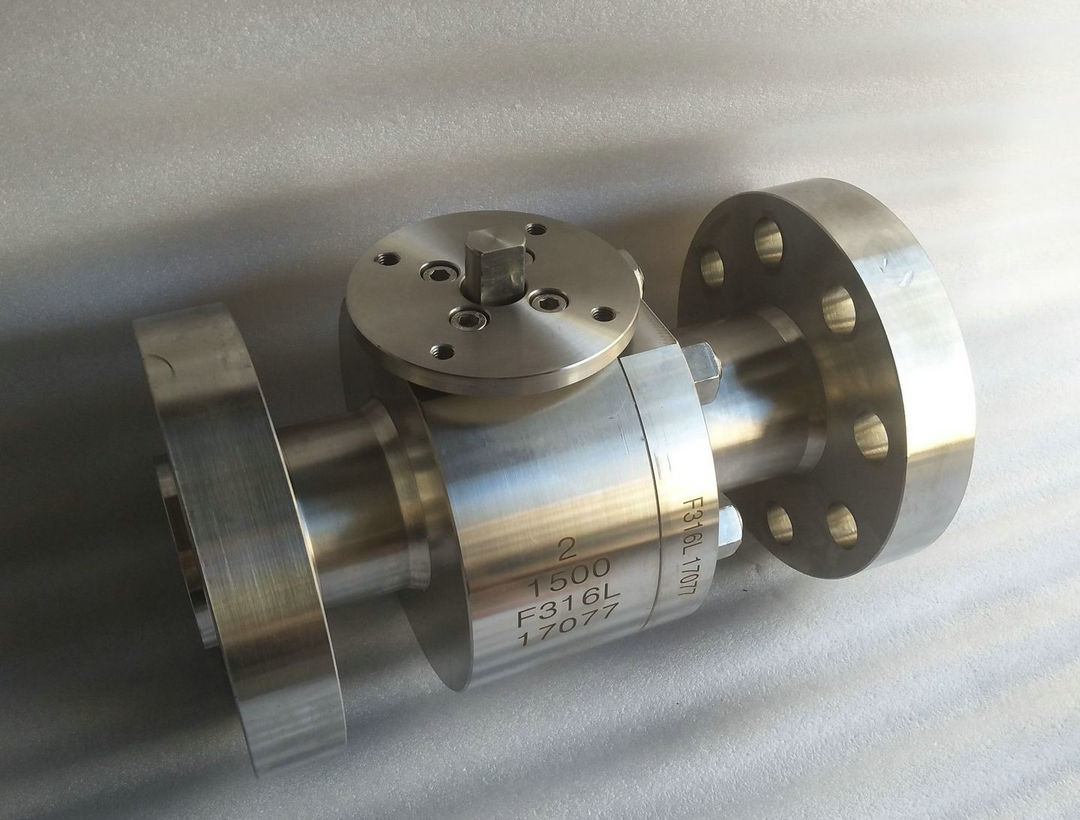

 固定球閥實物圖

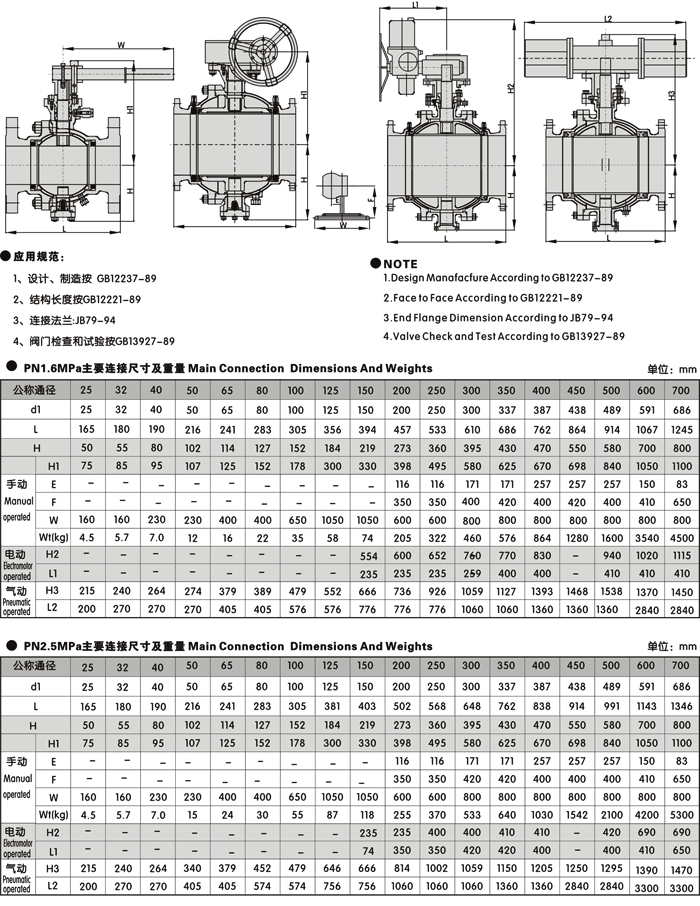

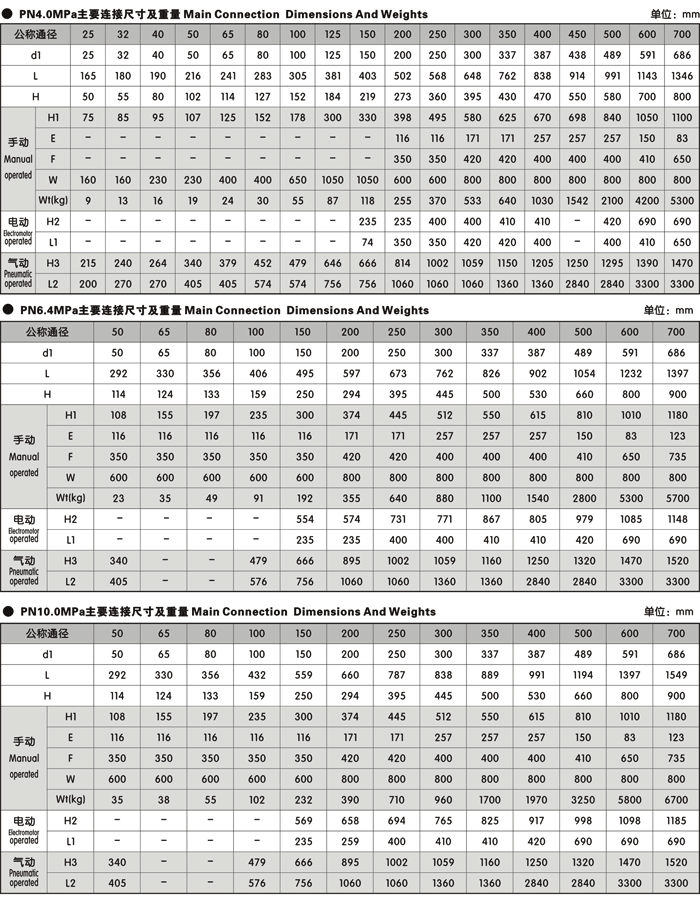

固定球閥,Q47H固定式球閥參數尺寸圖:



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
