氧氣球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氧氣球閥售前、售中、售后專業服務。

  產品名稱: 氧氣球閥   產品型號: QY347F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: 浮動式,固定式   密封結構: 軟密封
  壓力范圍: 1.6MPa-4.0MPa   公稱通徑: DN15-600
  常用材質: 不銹鋼,銅   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氧氣球閥,氧氣專用球閥是為冶金行業在常溫下輸送氧氣的需要閥門。采用材料,結構,工藝和檢測,使該類球閥與原冶金企業用的銅截止閥比較有啟閉迅速、靈活、密封可靠、結構緊湊、流阻特小等特點。根據氧氣輸送的特性,該球閥設計有防靜電,耐火結構,各零部件在裝配中嚴格進行脫脂處理。閥體等部件選用不銹鋼并經酸洗、鈍化,檢查和試驗用不含任何油脂的純凈自來水進行高壓密封試驗,用0.6Mpa氣體做泄漏試驗,閥門應無泄漏;經上述工藝處理,此類球閥不僅操作快速靈便,流阻小,安全可靠,而且使用壽命長(密封副沖刷小)。

氧氣球閥設計制造規范:

內容
API 系列
GB 系列
基本設計規范
API 6D
GB/T12237
壓力溫度等級
ANSI B16.34
GB/T9131
結構長度
ANSI B16.10
GB/T12221
法蘭型式與尺寸
ANSI B16.5
JB/T79
檢驗與試驗
API 598
JB/T9092

氧氣球閥以下幾點結構特點:

1 雙阻塞與排放

固定球閥采用彈簧預緊浮動閥座,無論閥門處于全開或全關狀態時,上下游側的閥座使流體阻斷,閥體中腔滯留物通過排放閥排泄。

2 自動泄壓

    閥門體腔停留介質溫度升高而引起異常升壓時,不需通過安全閥,而僅靠閥座功能就可自動泄壓,這對保證閥門在輸送液體介質時的安全性非常重要。

3 防火安全

    閥門都具備防火安全功能,其設計、制造均嚴格遵循API 607和API 6FA 規范要求

4  密封緊急救護

    由于介質中的異物或火災造成閥座密封意外失效,注脂閥提供了與注脂槍的快速連接,方便快捷地將密封脂注入到閥座密封部位,緩解泄漏。

 5 可靠的閥桿密封和低操作力矩

    除了設置標準密封套圈外,填料壓蓋上也設置了“O”型密封圈,雙重密封閥桿密封的可靠性;增設的石墨填料和密封脂注入使火災后的閥桿泄漏降至低點。閥桿滑動軸承和止推軸承使閥門操作輕便。

 6 全通徑或縮徑
可根據需要選用全通徑或縮徑結構。全通徑閥門流量孔徑與管線內徑一致,便于管線清掃。

7 閥桿加長
根據安裝或操作的需要,可對閥門閥桿進行加長。加長桿球閥,特別適用于城市煤氣等需要埋地鋪設管線的場合。加長閥桿尺寸按客戶需要確定。

8 操作靈活
采用具有小摩擦系數和好自潤滑性的特氟。═EFLON)閥座和閥桿軸承,大大地減少了閥門的操作扭矩。因此即使在沒有提供密封潤滑脂的情形下,也能夠長期靈活自如地對閥門進行操作。

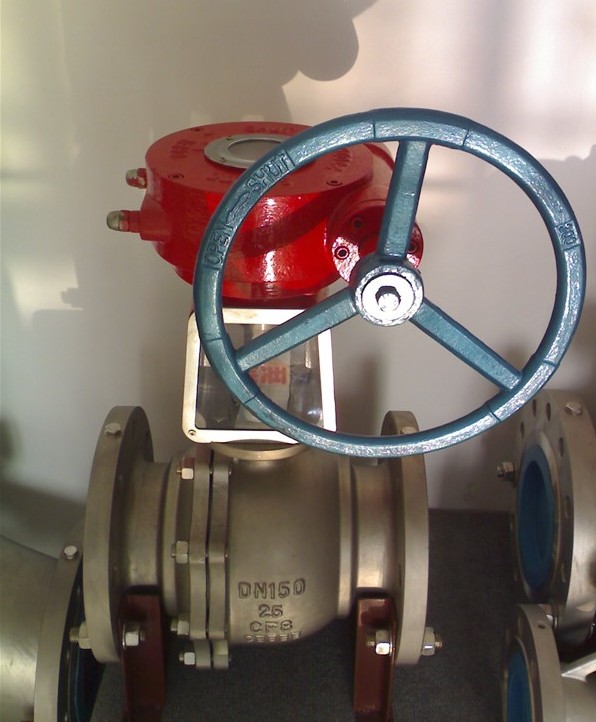

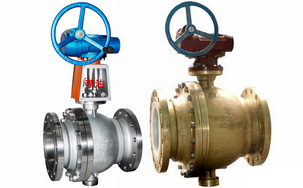

氧氣球閥,氧氣專用球閥實物圖


產品應用

① 化工、石油化工生產中的弱腐蝕性物料,如:水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料,如:燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料,如:液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料,如:啤酒、飲料、乳制品、糧漿等。

主要性能規范

公稱壓力  1.6  2.5  4.0
水壓強度試驗壓力Mpa  2.4  3.75  6.0
水壓密封試驗壓力Mpa  1.76  2.75  4.4
氣壓強度試驗壓力Mpa  1.76  2.75  4.4
氣壓密封試驗壓力Mpa  1.76  2.75  4.4
工作壓力Mpa  1.6  2.5  4.0
工作溫度   -20~150℃
適用介質  氧氣,氮?dú)?空氣等

主要零件材料

零件名稱 殼體  球體  閥桿  手柄  墊片,填料密封圈
材料  16-4硅黃銅  不銹鋼或銅合金  不銹鋼  碳鋼  聚四氟乙烯

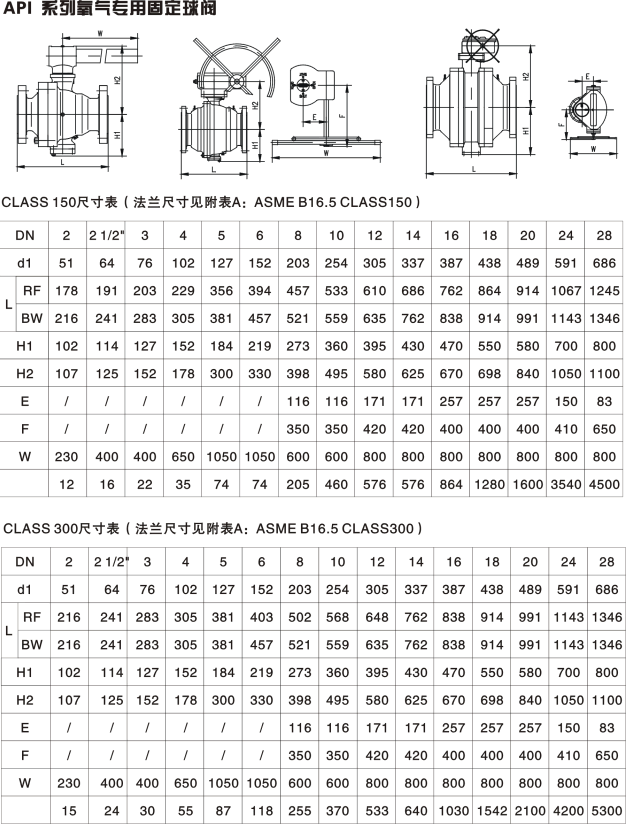

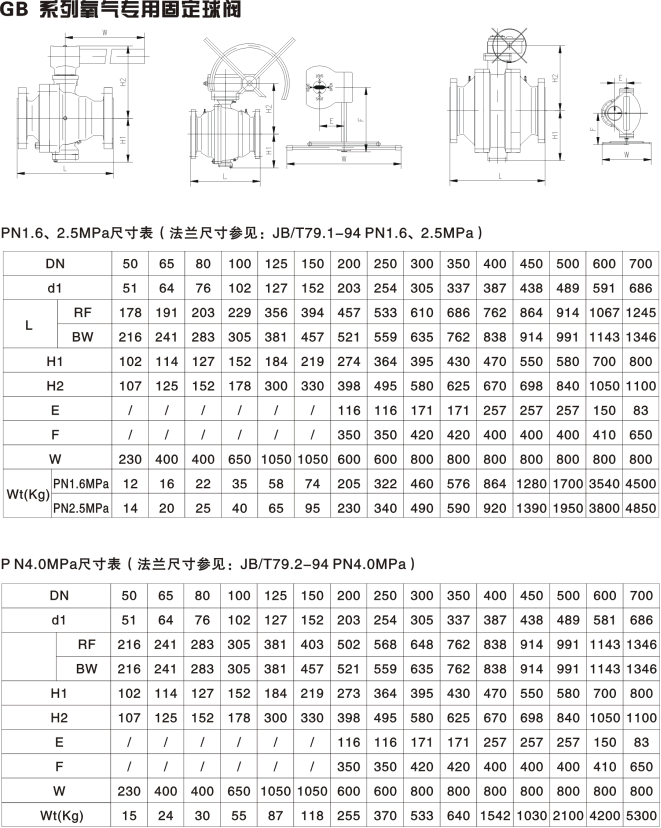

 氧氣球閥相關尺寸圖:



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
