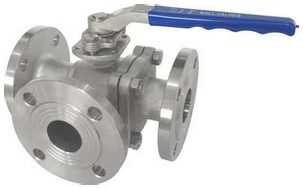

三通四密封球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,三通四密封球閥售前、售中、售后專業服務。

  產品名稱: 三通四密封球閥   產品型號: Q44F / Q45F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: T型,L型   密封結構: 軟密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

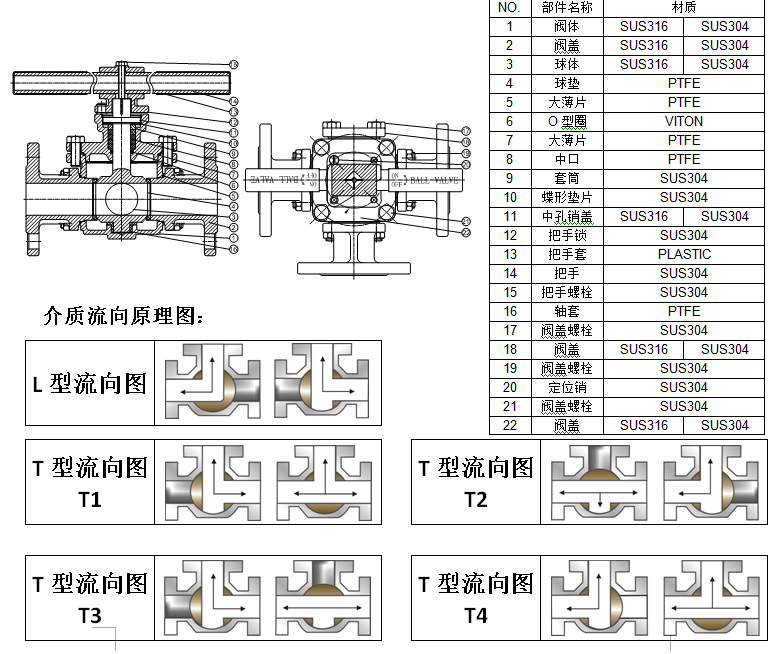

三通四密封球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。產品特點:(1)、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化。(2)、三通球芯分T型和L型,使用壽命長,流通能力好,阻力小。(3)、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

三通四密封球閥標準:

(1)、設計、制造按API600 API6D
(2)、結構長度按ZMV-2002
(3)、法蘭尺寸按ANSIB16.5
(4)、試驗和檢驗按API598 API6D

三通四密封球閥規范:

(1)、設計、制造按GB12237-89

(2)、結構長度按ZMV-2002
(3)、連接法蘭JB79-94
(4)、閥門檢查和試驗按GB13927-89

主要性能范圍

公稱壓力
PN(MPa)
試驗壓力
殼體 高壓液密封 低壓液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度 -28~350℃
應用規范 連接法蘭 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
檢驗試驗 JB/T 9092-99 、API598

主要零件材料

零件名稱 材質
GB ASTM
閥體、閥蓋 WCB A216-WCB
密封圈 PTFE、對位聚苯 PTFE、對位聚苯
球體 1Cr18Ni9Ti SS 304
閥座、閥桿 2Cr13 A246-416
雙頭螺栓 35CrMoA A193-B7

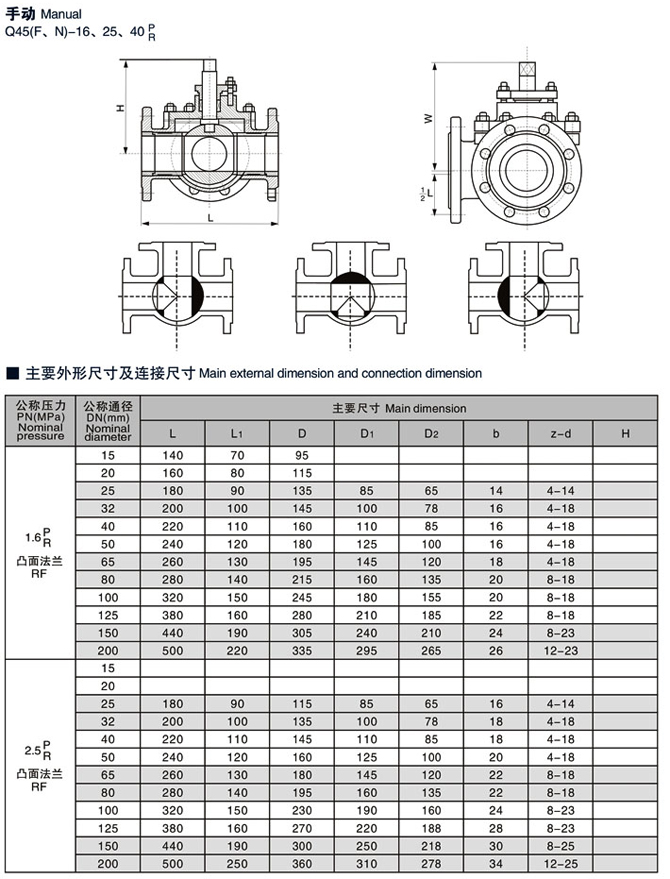

三通四密封球閥尺寸圖:



 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:硬密封三通球閥 更多相關產品:Y型三通球閥
