氣動切斷球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動切斷球閥售前、售中、售后專業服務。

  產品名稱: 氣動切斷球閥   產品型號: ZSHO、ZSHR
  驅動方式: 氣動,電動   連接形式: 法蘭
  結構形式: O型   密封結構: 軟密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-DN250
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動切斷球閥,氣動O型切斷球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),亦可用用于流體的調節與控制,它與其它閥類相比,具有以下一些特點。

1、流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封。
4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,
5、由于聚四氟乙烯等材料具有好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
7、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。

氣動切斷球閥、氣動O型切斷球閥執行機構
GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,有雙作用式和單作用式。

1、齒輪式雙活塞,輸出力矩da,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。

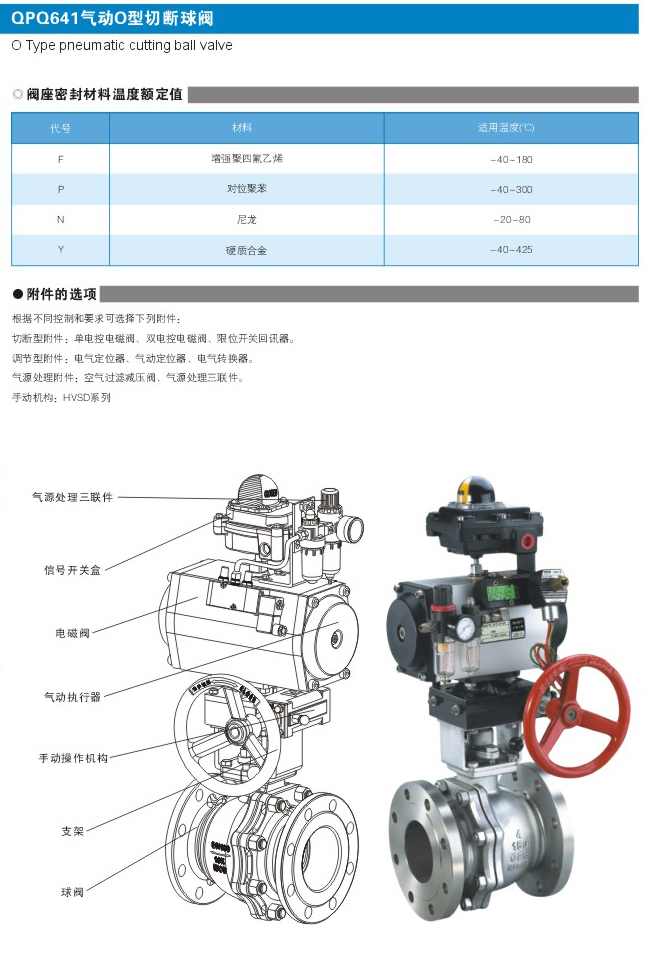

附件的選項 根據不同控制和要求可選擇下列附件:

切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構
氣動切斷球閥、氣動O型切斷球閥執行標準
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。

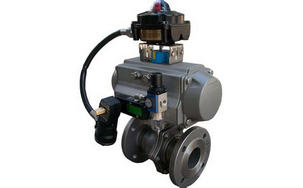

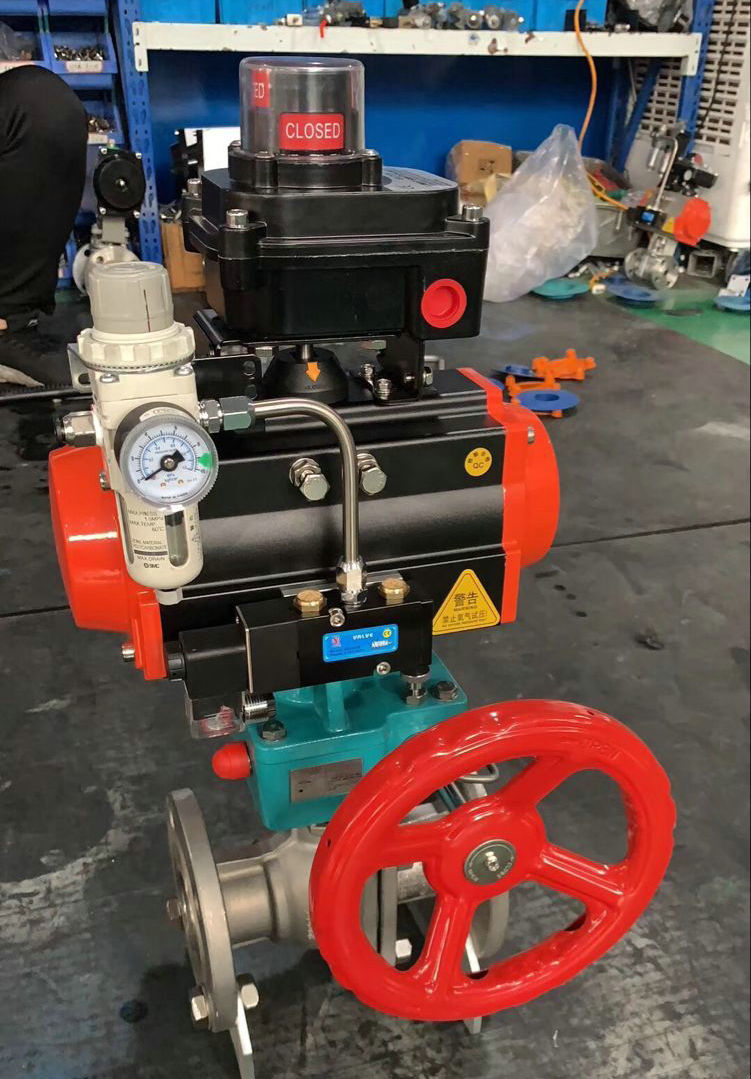

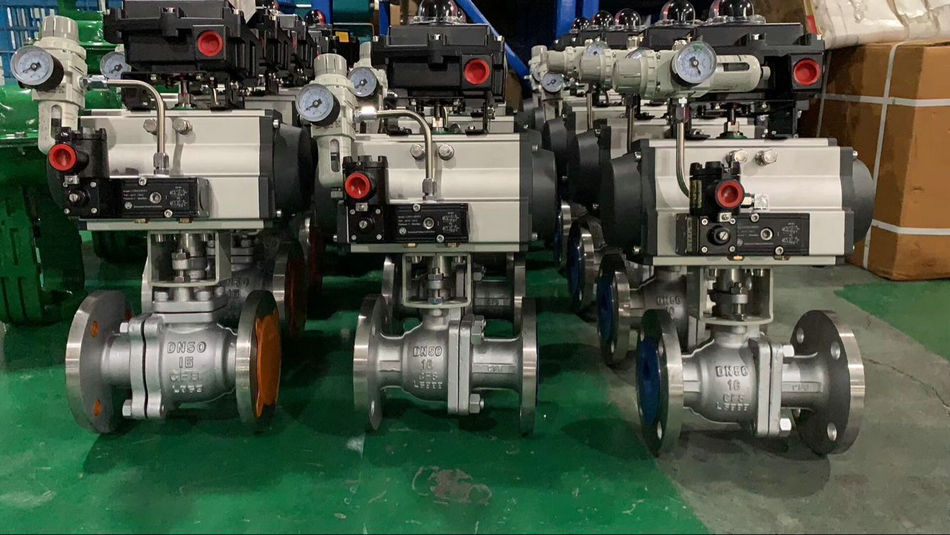

氣動切斷球閥,氣動O型切斷球閥實物圖

設計規范

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T9113.1、API 598

主要技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
閥體形式 兩段式鑄造球閥
連接形式 法蘭式、焊接式、對夾式、螺紋式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快開型
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01%
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的2%

執行器技術參數

執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

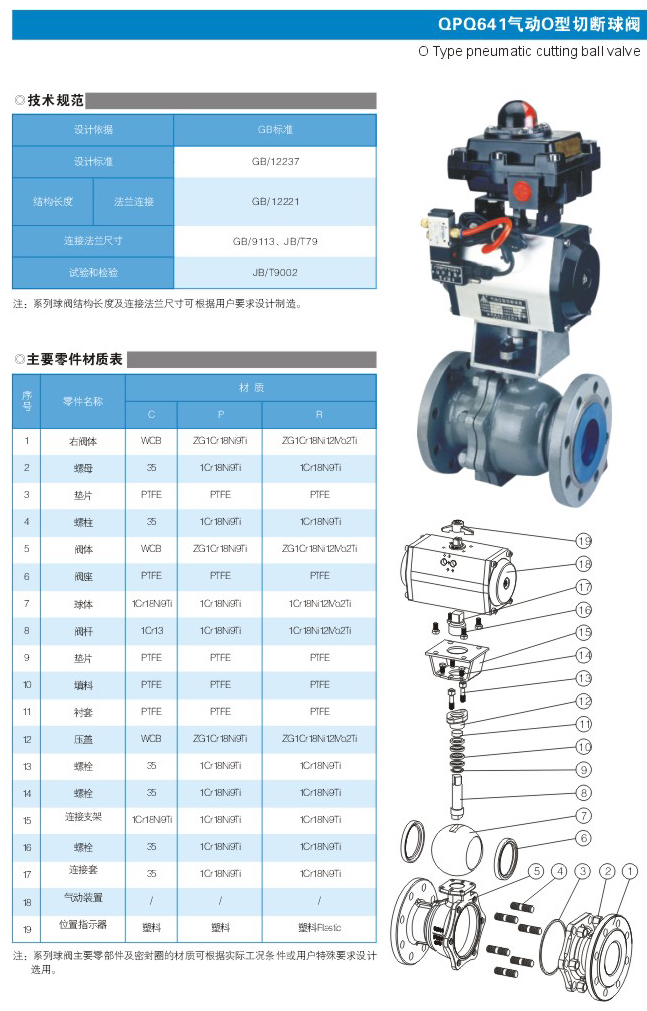

主要零件材料

零件名稱 材料
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料 V型PTFE四氟填料、柔性石墨

主要設計標準

試驗標準 公稱壓力(Mpa) 壓力級 JIS(Mpa)
試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5~0.7

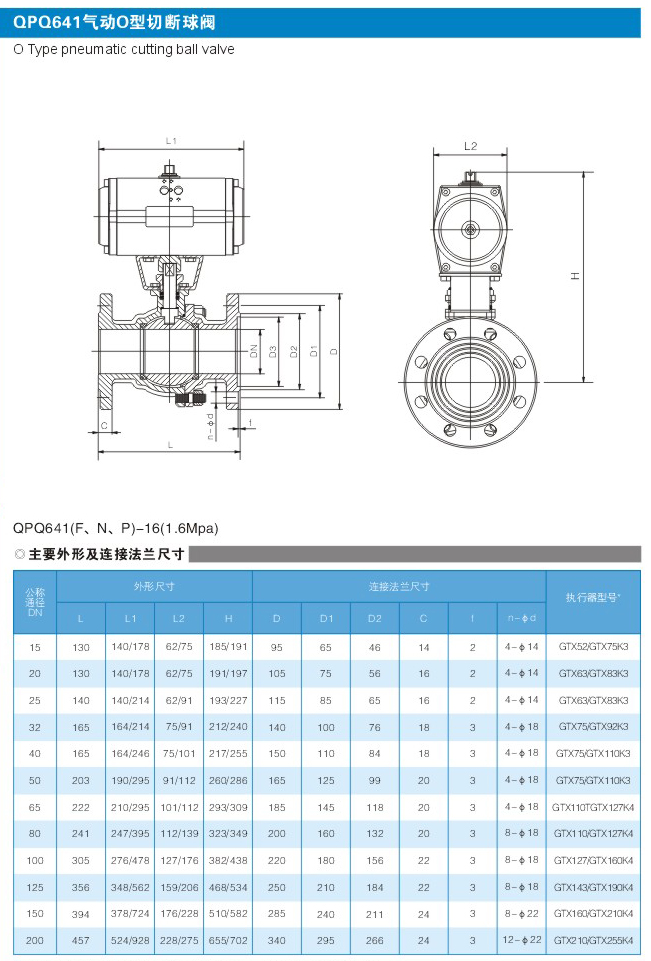

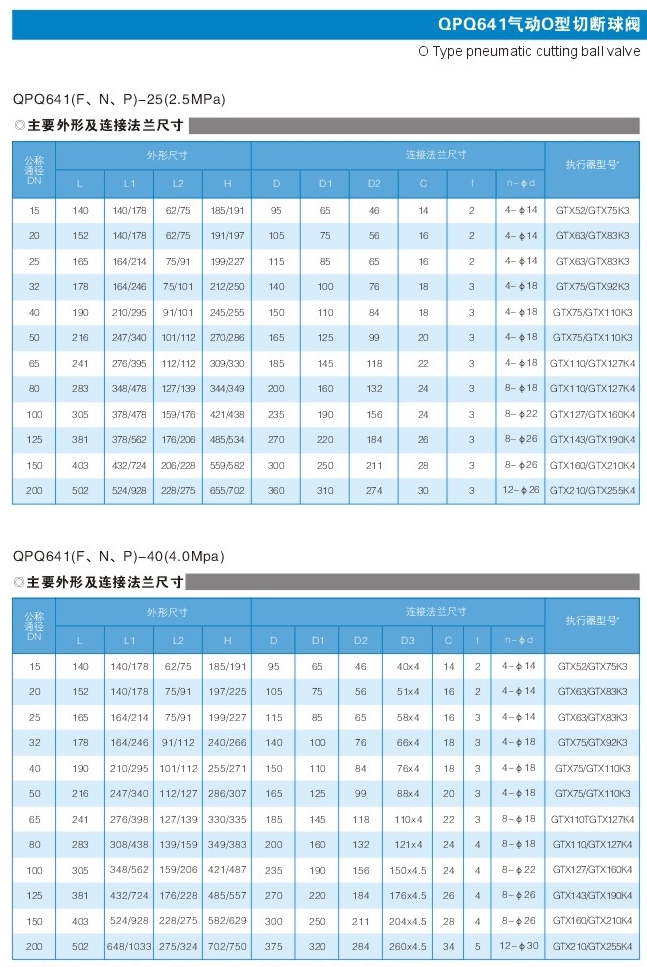

氣動切斷球閥,氣動O型切斷球閥尺寸結構圖:













售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:抗硫球閥 更多相關產品:電動切斷球閥
