鑄鋼球閥

更新時間:2024/10/21

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,鑄鋼球閥售前、售中、售后專業服務。

  產品名稱: 鑄鋼球閥   產品型號: Q41F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: 浮動式,固定式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-16MPa   公稱通徑: DN15-250
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

鑄鋼球閥,法蘭鑄鋼球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、酸、氧化性介質、尿素等多種介質。
鑄鋼球閥,法蘭鑄鋼球閥標準
設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79

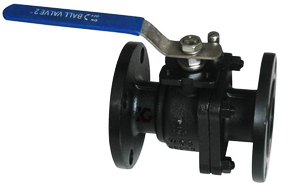

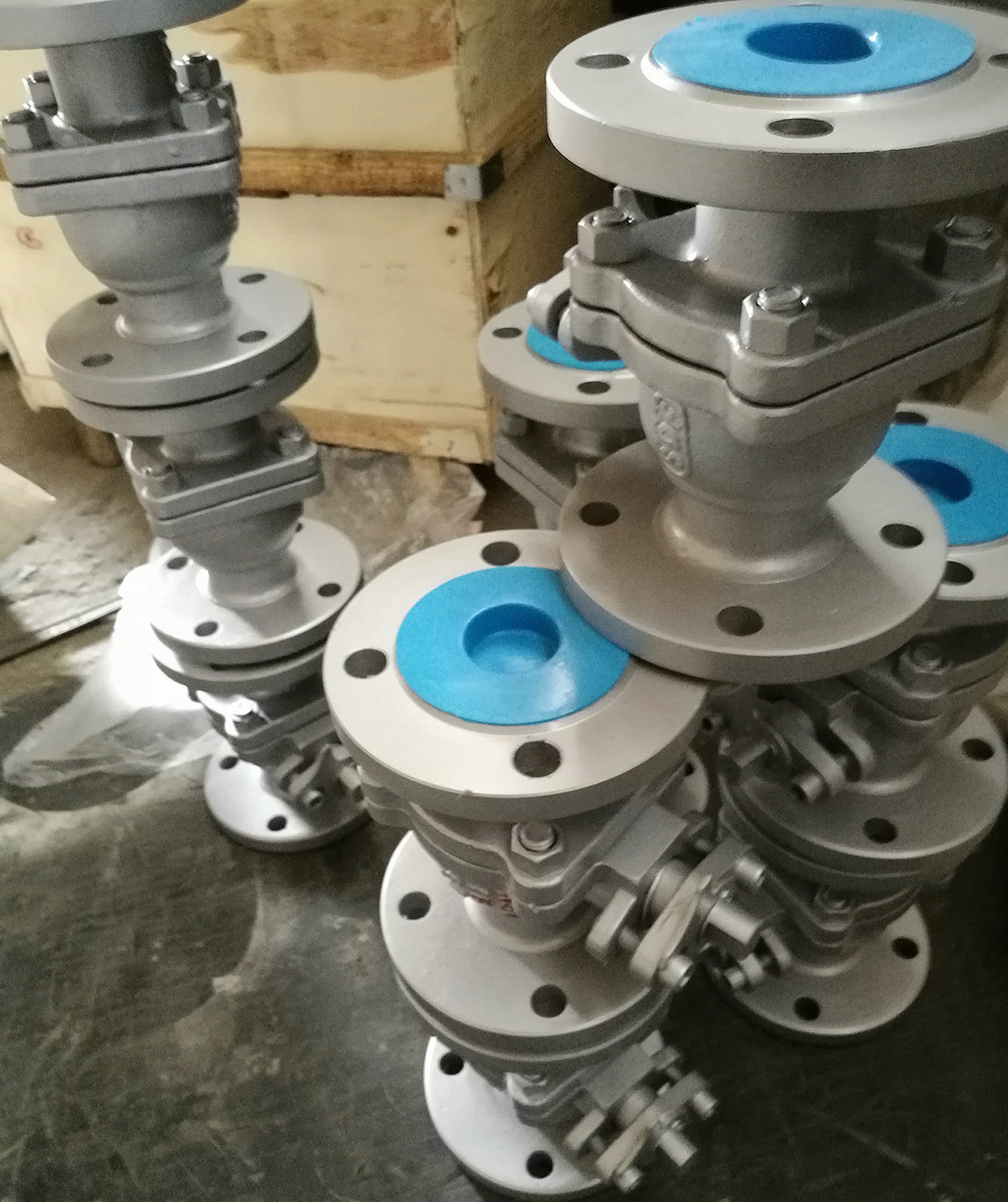

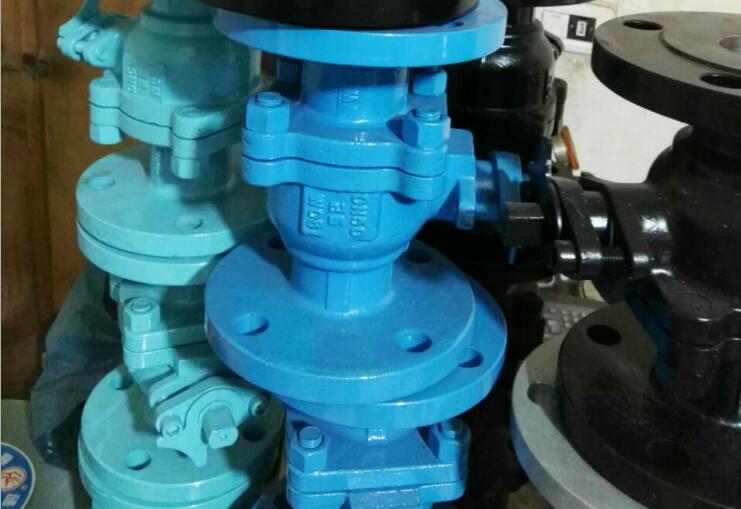

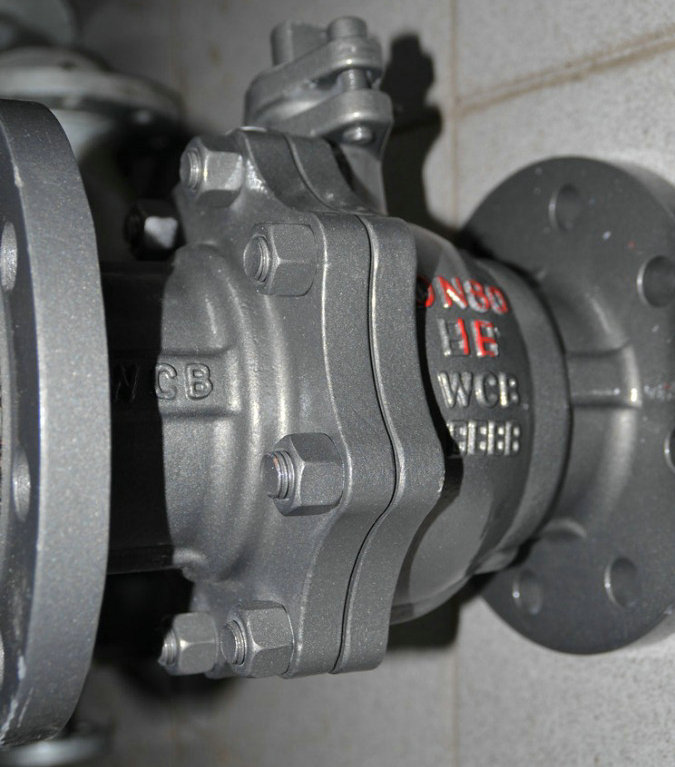

鑄鋼球閥,法蘭鑄鋼球閥實物圖

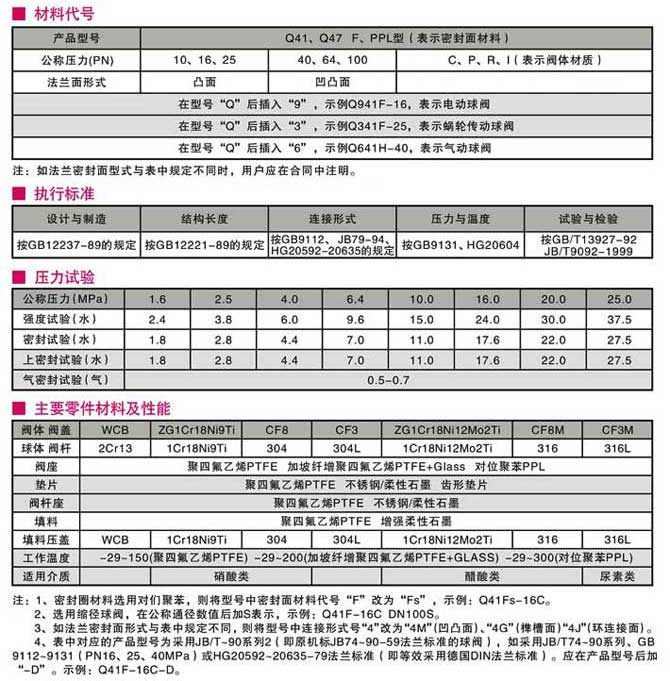

主要性能規范 Capability Criterion

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力NominalPressure 1.6 2.5 4.0
強度試驗
Shell Test
2.4 3.8 6.0
水密封試驗
Water Seal Test
1.8 2.8 4.4
氣密封試驗
Air Seal Test
0.4-0.7

 主要零件材料 Materials Of main Parts

閥體
Body
WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體閥桿
Ball Stem
304 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥座
Seat
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片
Shim
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座
Stem Seat
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋
Gland
  1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度
Temperature
-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)
-29℃~300℃(對位聚笨 PPL)
-29℃~550℃(金屬硬密封)
介質
Medium
水蒸汽油品
Water steam
Oil goods
硝酸類 Nitric Acid 強氧化介質
strongey oxidable medium
醋酸類 Acetic Acid 尿素類Urea

主要外型尺寸 Main outer Size

1.6MPa DN L D D1 D2 b n-φd H D0
凸面法蘭
RF
Q41F-16C
Q41PPL
16C
16P
16R
15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法蘭
RF
Q41F-25C
Q41PPL
25C
25P
25R
20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200

 規格主要尺寸 Size Main Dimensions

4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法蘭
MFM
Q41F-40C
Q41PPL
40C
40P
40R
15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法蘭
MFM
Q41F-64C
Q41PPL
64
64P
64R
20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500

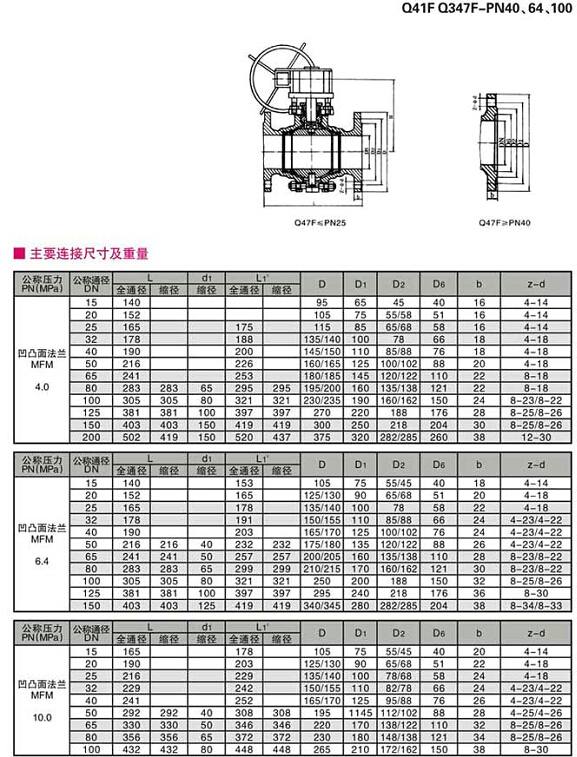

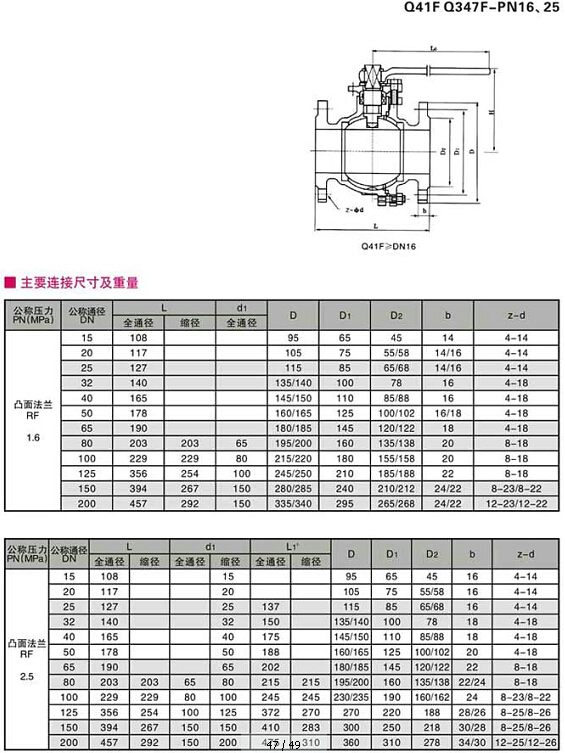

鑄鋼球閥,法蘭鑄鋼球閥參數尺寸圖:



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
